Подробная информация о продукте:
Оплата и доставка Условия:
|

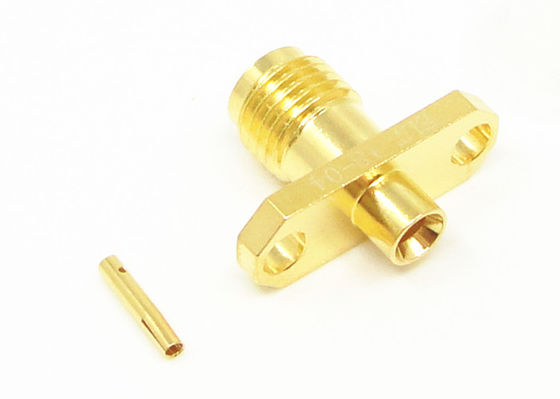

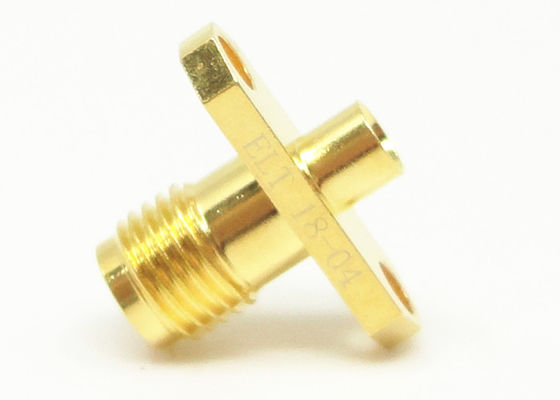

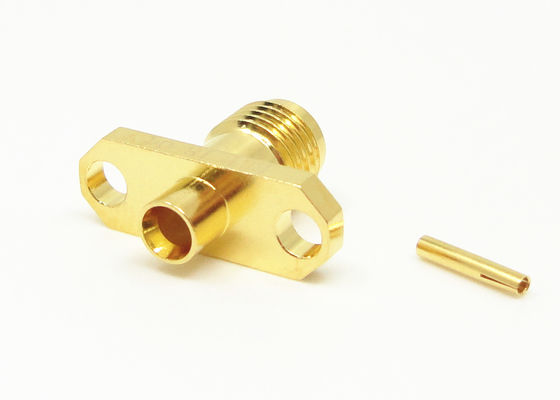

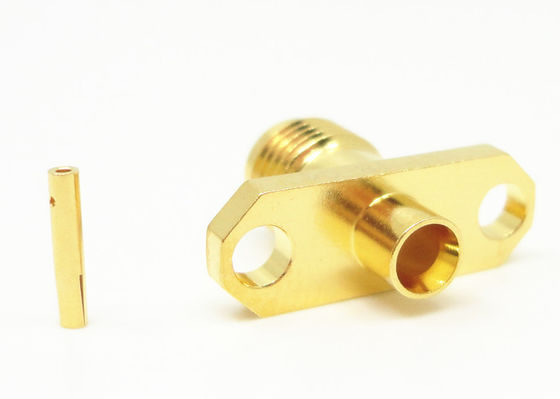

Название продукта: | SMA RF коаксиальное Conector | Плакировка: | Покрытое золото |
---|---|---|---|
Род: | Женщина | Импеданс: | 50Ω |
Частота: | ДК~18ГХз | Стойкость: | 500 циклов |
Применение: | РФ | Материал: | латунь |
Высокий свет: | разъем антенны sma,соединитель задобренный сма |
Серия SMA виды мини, высокочастотного коаксилового разъема RF, она превращалась и производилась согласно MIL-C-39012. С характеристиками небольшого тома, хорошая ширина полосы частот, главные электрические характеристики. SMA большая часть широко использовало коаксиловые разъемы rf в различных полях связи микроволны и измеряющего прибора микроволны. Соединитель высокой эффективности развитый нашей компанией может достигнуть к 20GHz.
Преимущества:
Выбор √ богатый соединителя (ect BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP.), больше чем 500
лицо имеющее трудовые стажи с производственной линией сверх 10
√ специализирует в изготовлять соединитель RF больше чем 16 лет
√ с нашей собственной фабрикой с 35,000㎡
√ заменяет Lemo, Molex, YEONHO, Tyco, AMP, KET, JWT, JMT, Cvilux, ect GTK. с недостачей при доставке груза
Конкурентоспособная цена √
Оборачиваемость √ ежемесячная средняя 10million
Заказы √ выполненные на заказ (ODM) приветствуют здесь
Проведенная проверка качества √ строгая (отчет о QA), ISO9001, ROHS, CE
√ мы совершены к снабжать изделия высокого качества клиенты
√ имеет длинный и богатый опыт сотрудничества с национальной поставкой компонентов проекта как Китай ShenZhou 9
Чертеж плана: (mm)
Спецификация:
Электрические характеристики | |||
Импеданс | 50Ω | ||
Диапазон изменения частот | Соединитесь с кабелем DC~12.4GHz solf | ||
Соединитесь с полужестким кабелем DC~18GHz | |||
Расклассифицированное напряжение тока | 335VRMS* | ||
Напряжени тока-сопротивление Dielectrics | 1000VRMS* | ||
Сопротивление изоляции | ≥5000MΩ | ||
Разбивочное сопротивление | Центральный проводник | ≤3.0mΩ | |
Наружный проводник | ≤2.0mΩ | ||
VSWR | ≤1.3 | ||
Материальные & механические характеристики | |||
Центральный проводник | Мужчина | Латунное покрытое золото | |
Женщина | Золото sn-P бронзовое покрыло | ||
Эластичный контакт | Никель бронзы бериллия покрыл | ||
Раковина и другие части металла | Латунный покрытый никель | ||
Нержавеющая запассивированность | |||
Гофрируя рукав | Латунный покрытый никель | ||
Изоляторы | PTFE | ||
Кольцо запечатывания | Силиконовая резина | ||
Стойкость | 500 циклов | ||
Затягивать вращающий момент соединения | 0.79-1.13N .m |
Применение:
*Aerospace
*Broadband
*Instrumentation
* фазированный - антенны массива
*Telecommunications
соединение *Board-to-board
Продукт Cataloge:
Переходник RF |
Соединитель SMA/SSMA RF |
Соединитель SMP/SSMP RF |
Соединитель TNC RF |
Тип соединитель n RF |
Соединитель MCX/MMCX RF |
Соединители волны BNC RF ConnectorMillimeter (2.4mm, 2.92mm) |
Сборки кабеля RF |
Волновод к коаксиальному переходнику |
герметические затворы Стекл-к-металла |
Соединитель серии J30J |
Соединения микроволны роторные |
ПРИМЕЧАНИЕ:
Мы имеем над 10 000 типами соединителя SMA, если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
