Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Соединитель SSMP | Род: | Женщина |
|---|---|---|---|
| Материал: | Латунь | Плакировка: | Золото покрыло покрытый никель |
| Импеданс: | 50Ω | Диапазон изменения частот: | DC~50GHz |
| Расклассифицированное напряжение тока: | 170VRMS* | Сопротивление изоляции: | ≥2000MΩ |
| Высокий свет: | Соединитель кабеля SMPM RF,Мини соединитель РА SMP,Женский соединитель SMPM RF |
||
Импеданс соединителя 50 Ω SSMP, слепая конфигурация ответной части. SMP серии один из subminiature соединителей которые небольшой чем SMP. Диапазон изменения частот до 50 GHz. Он обыкновенно использован в миниатюризированных высокочастотных коаксиальных модулях и предложен в обоих нажим-на и кнопк-на сопрягая стилях. Он доступен в ровной скважине, ограниченной защелке и полных стилях защелки. Они включают женщину, мужской, прямоугольный, прямой соединитель.
| Электрические характеристики | |||||
| Импеданс | 50Ω | ||||
| Диапазон изменения частот | DC~50GHz | ||||
| Расклассифицированное напряжение тока | 170VRMS* | ||||
| Напряжени тока-сопротивление Dielectrics | 500VRMS* | ||||
| Сопротивление изоляции | ≥2000MΩ | ||||
| Разбивочное сопротивление | Наружный проводник | Normal≤3.5mΩ, Sealing≤5mΩ | |||
| Центральный проводник | Normal≤8mΩ, Sealing≤30mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
| VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
| Материальные & механические характеристики | |||||
| Центральный проводник | Мужчина | Бронза sn-P/Kovar, покрытое золото | |||
| Женщина | Бронза бериллия, покрытое золото | ||||
| Эластичный контакт | Золото бронзы бериллия покрыло | ||||
| Раковина и другие части металла |
Латунь/покрытое золото Kovar Запассивированность нержавеющей стали |
||||
| Изоляторы | Стеклянное sintering/PTFE/PEI | ||||
| Герметичный тариф утечки продукта | ≤1.01325×10-3Pa·cm3/s | ||||
Разъем-вилки ИМЕЮТ РОВНЫЕ ОТВЕРСТИЯ (SB) ДЛЯ ЛЕГКИХ СОЕДИНЕНИЯ И РАЗЪЕДИНЕНИЯ, ОГРАНИЧЕННЫЙ СТОП (LD) ОБЕСПЕЧИВАЕТ СТЕПЕНЬ УСИЛИЯ ВВОДА И РАЗВЕДЕНИЯ, И ПОЛНЫЙ СТОП (FD) требует БОЛЬШИХ ввода И усилия РАЗВЕДЕНИЯ. В слепых подходящих применениях, один соединитель экрана обычно обозначен как интерфейс кнопки-назад и другое как сползая интерфейс рукава. Это обеспечивает что остатки переходника пули поставленные на якорь в таком же соединителе экрана когда соединение отключено. Полного интерфейсы стопа (FD) и ограниченного стопа (LD) имеют различное соединение и силы decoupling соответственно. LD обычно выбран как щелчковый интерфейс для устанавливать PCB или слепые соответствуя применений, пока FD главным образом использован для кабельных соединений требуя высокого удерживания. 2 сползая интерфейса, ровной скважина (SB) и перчатка уловителя (СМ), учитывают уменьшенные соединения сравненные к кнопк-на интерфейсе. Нажим-в интерфейсе создает сползая соединение которое физически не выравнивает с самолетом ссылки, позволяющ осевым и радиальным рассогласованиям. SB и СМ имеют такую же силу скреплять/отцепления. Однако, определены, что как конфигурация экрана в слепых подходящих применениях потому что свое широкое введение скашивает СМ обычно помощь для того чтобы захватить пулю и направить ее в место.

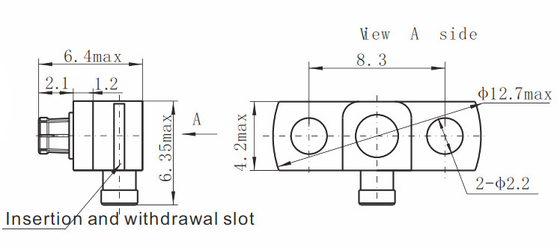

Детальный чертеж
Применение:
* сеть
* Satcom
* компьютер/LANs
* базовая станция
* на открытом воздухе объекты
* автомобильный
* поскачите линия для присоединения
* основной объект
* радиолокатор, микроволна
* радиосвязи
* мобильная телефонная связь
* инструментирование
* радио, система ТВ воздушная
Продукт Cataloge:
| Переходник RF |
| Волновод к коаксиальному переходнику |
| герметические затворы Стекл-к-металла |
| Соединитель серии J30J |
| Соединения микроволны роторные |
| Сборки кабеля RF |
| Соединитель SMA/SSMA RF |
| Соединитель SMP/SSMP RF |
| Соединитель MCX/MMCX RF |
| Соединитель TNC RF |
| Тип соединитель n RF |
| Соединители волны BNC RF ConnectorMillimeter (2.4mm, 2.92mm) |
Упаковывая детали:
* стандартная коробка экспорта
* согласно требованиям к клиентов
ПРИМЕЧАНИЕ:
Мы имеем над 10 000 типами соединителя SMPM, если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
