Скважины Pin SMP глубина 2,79 интерфейса мужской прямоугольной ровной герметичная

Оставьте нам сообщение
Сертификация
КИТАЙ Xi'an Elite Electronic Industry Co., Ltd. Сертификаты
КИТАЙ Xi'an Elite Electronic Industry Co., Ltd. Сертификаты
Продукт был точно как и ожидалось и высококачественного. Обслуживайте был превосходен. Определенно прикажет от снова.

—— Грегори, США

Понял мои требования и поискало правые части.

—— Ян, Новая Зеландия

Большее удовольствие общаясь с вами и благодарит вас для ваших помощи и предложения. Понадейтесь что будет больше копператион в ближайшее время.

—— Теренсе, Сингапур

Соединители СМП высококачественны, норма утечки могут достигнуть 1*10^-9 мбар*л/с. много с такой экономической ценой.

—— Джонх, Соединенные Штаты

Профессиональный продавец

—— Абду, Саудовская Аравия

Скважины Pin SMP глубина 2,79 интерфейса мужской прямоугольной ровной герметичная

SMP Male Right Angle Pin Smooth Bore Hermetic Interface Depth 2.79
SMP Male Right Angle Pin Smooth Bore Hermetic Interface Depth 2.79 SMP Male Right Angle Pin Smooth Bore Hermetic Interface Depth 2.79

Большие изображения :  Скважины Pin SMP глубина 2,79 интерфейса мужской прямоугольной ровной герметичная Лучшая цена

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: ELT(Elite)
Сертификация: ROHS ISO-9001-2015
Номер модели: SMP (M) - JHD618-S-WP
Оплата и доставка Условия:
Количество мин заказа: 50 PCS
Цена: Negotiable
Упаковывая детали: Стандартная экспортная коробка
Время доставки: В течение 3 недель
Условия оплаты: Аккредитив, Т/Т, Вестерн Юнион, кредитная карта
Поставка способности: 300 000 000 шт в год
Подробное описание продукта
Материал тела: латунь Импеданс: 50 Ом
Цвет: Позолоченный Тип кузова: Прямой угол
Тип: Переходник RF мужчины SMP Метод держателя: Слепая ответная часть
Сила захвата: 45N Макс Отцепление Сила: минута 9N

Скважины Pin SMP глубина 2,79 интерфейса мужской прямоугольной ровной герметичная



Соединители SMP RF имеют subminiature интерфейс который подобен MMCX соединителям но предлагают диапазон изменения частот DC до 40 GHz. Соединители SMP subminiature обыкновенно использованы в миниатюризированных высокочастотных коаксиальных модулях и хорошо доказаны, предлагая высокий уровень допусков гибкости в соответствии. Она предложена в обоих нажим-на и кнопк-на сопрягая стилях, доступных в паре сопрягаемой кабел-к-доской, сторону штепсельной вилки можно снабдить в или прямоугольном или прямом с возможностью прекращения также 0,047" или 0,086", полужесткий или сообразный коаксиал. Соединители SMP элиты Сиань электронные соответствующие для широкого диапазона доск-к-доски и применений кабел-к-доски до 40 GHz.

Общая спецификация для переходника соединителя SMP
Импеданс
50Ω
Диапазон изменения частот
DC~40GHz
Расклассифицированное напряжение тока
170VRMS (на уровне моря)
Напряжени тока-сопротивление Dielectrics
500VRMS (на море leavel)
Сопротивление изоляции
≥5000MΩ

Контактное сопротивление
Наружный проводник
normal≤2.5mΩ, герметически закрытое ≤4mΩ
Центральный проводник
normal≤6mΩ, герметически закрытое ≤26mΩ
Диапазон изменения частот DC~18GHz 18~26.5GHz 26.5~40GHz
VSWR для прямого соединителя
≤1.25
≤1.3 ≤1.4
VSWR для правого соединителя ангела ≤1.3
VSWR для переходника ≤1.25 ≤1.3 ≤1.4
VSWR другое ≤1.3
Центральный проводник Мужчина
Бронза светомассы олова/сплав Kovar
покрытое золото
Женщина
бронза бериллия
покрытое золото
Эластичный контакт
бронза бериллия
покрытое золото
Раковина и другие части металла
 бронза латунных/бериллия/сплав Kovar/медный сплав, запассивированная нержавеющая сталь
Изоляторы
стеклянное sintering/PTFE/PEI
Тариф утечки для
герметически закрытый соединитель
PA 1.01325×10-3·cm3 /s


Особенности:
* способность выдержать радиальное/осевое рассогласование
* конфигурации Доск-держателя, пол-меняемых, пуль, герметичных, и кабельного соединителя
* изготовленные на заказ соединители доступные

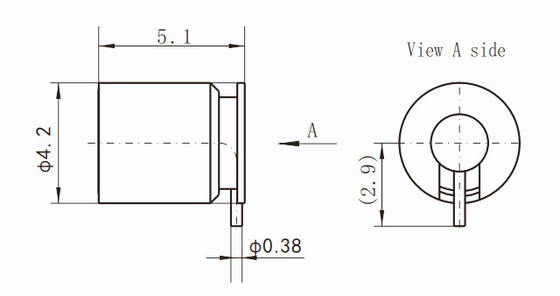

Чертеж плана
 Скважины Pin SMP глубина 2,79 интерфейса мужской прямоугольной ровной герметичная
Скважины Pin SMP глубина 2,79 интерфейса мужской прямоугольной ровной герметичная 0


Связанный SMP герметически закрывал соединители
1.
Скважины Pin SMP глубина 2,79 интерфейса мужской прямоугольной ровной герметичная 1

 SMP (M) - JHD1-JH  Мужчина ограничивал защелку  Герметичная, окружная скрепляя глубина 2,79 интерфейса


2.
Скважины Pin SMP глубина 2,79 интерфейса мужской прямоугольной ровной герметичная 2

 SMP (M) - JHD160-JH  Мужчина ограничивал защелку  Герметичный, глубина 18 интерфейса bondable


3.
Скважины Pin SMP глубина 2,79 интерфейса мужской прямоугольной ровной герметичная 3

 SMP (M) - JHD199-JH  Мужчина ограничивал защелку  Герметичный, глубина 1,7 интерфейса Bondable


4.
Скважины Pin SMP глубина 2,79 интерфейса мужской прямоугольной ровной герметичная 4

 SMP (M) - JHD487-WP  Мужчина ограничивал защелку  Герметичный, глубина 2,79 интерфейса




Установите введение:
Скважины Pin SMP глубина 2,79 интерфейса мужской прямоугольной ровной герметичная 5
Скважины Pin SMP глубина 2,79 интерфейса мужской прямоугольной ровной герметичная 6

ПРИМЕЧАНИЕ:
Мы имеем над 1 000 типами переходников SMP женских мужских для выбора, если не найден продукт вы используете,
пожалуйста свяжитесь мы для полных catologs. Изготовленные на заказ размеры приняты.

Категория продукта:
1. соединители RF, переходники (DC к 110GHz)
2. сборки кабеля RF & волновода
3. волновод для того чтобы задобрить переходники
4. интегрированные соединители (RF&DC)
5. микро- прямоугольный соединитель (J30J, микро- D-подводная лодка)
6. герметические затворы Стекл-к-металла, заголовки, Feedtru (RF & DC)
7. соединения микроволны роторные
8. продукты ODM
