Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал корпуса: | Медь | Импеданс: | 50ohm |
|---|---|---|---|
| Цвет: | Покрытое золото | Форма кузова: | Прямоугольный |
| тип: | Мужской RF-коннектор SMP | Метод держателя: | Слепая ответная часть |
| Сила захвата: | 45N Макс | Отцепление Сила: | минута 9N |
| Высокий свет: | Подключите SMP RF соединитель,Снижение интерфейса SMP RF соединителя |
||

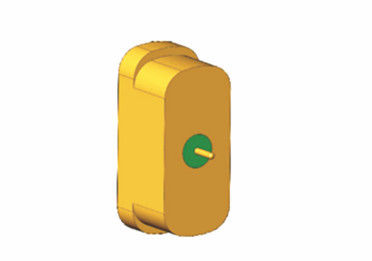

Опыт непревзойденной связи с SMP мужской герметичность ограниченный разрыв интерфейса RF разъединителя
SMP-коннектор - это универсальный разъем, который можно использовать как в конфигурации push-in, так и nip-in.позволяющий наименьшую возможную плотность установки 4.3 мм расстояние до центра. Это делает его идеальным для применения с высокой плотностью слепого спаривания.,Он обычно используется в конфигурациях полного/половиного отхода + связки + оптических отверстий.
В этой категории Xi'an Elite Electronic предлагает прямоугольные SMP-коннекторы с максимальными частотами 18, 3 и 8 ГГц.Эти разъемы доступны как в женской, так и в мужской версии (в виде разъемов или розетки)Кроме того, мы предоставляем SMP прямоугольные разъемы, которые могут использоваться в качестве коаксиальных кабельных адаптеров при переходе от коаксиального к разъему разъемов.Наши SMP прямоугольный разъединитель информационный лист PDF спецификации включают в себя точные CAD чертежиДля получения дополнительной информации, пожалуйста, свяжитесь с нами.
| Общая спецификация адаптера соединителя SMP | ||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 40 ГГц
|
|||
|
Номинальное напряжение
|
170VRMS ((на уровне моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
500VRMS ((на уровне моря)
|
|||
|
Сопротивление изоляции
|
≥ 5000 МΩ
|
|||
|
|
Внешний проводник
|
Normal≤2,5mΩ, герметически закрытый ≤4mΩ
|
||
|
Центральный дирижер
|
Normal≤6mΩ, герметически закрытый ≤26mΩ
|
|||
| Диапазон частот | DC ~ 18 ГГц | 18 ~ 26,5 ГГц | 26.5 ~ 40 ГГц | |
| VSWR для прямых разъемов |
≤ 1.25
|
≤ 1.3 | ≤ 1.4 | |
| VSWR для правого ангелского разъема | ≤ 1.3 | |||
| VSWR для адаптера | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| VSWR другие | ≤ 1.3 | |||
| Центральный дирижер | Мужчина |
Золото фосфорная бронза/соединение Ковар
|
покрытые золотом | |
| Женщина |
бериллиевая бронза
|
покрытые золотом | ||
|
Эластичный контакт
|
бериллиевая бронза
|
покрытые золотом | ||
|
Шкалы и другие металлические части
|
латунь/бериллиевая бронза/соединение Ковара/соединение меди, пассивированная нержавеющая сталь
|
|||
|
Изоляторы
|
Сцинтерирование стекла/PTFE/PEI
|
|||
|
Уровень утечки для
герметически запечатанный разъем
|
1.01325×10-3 Pa·cm3 /s
|
|||
Особенности:
Конспект Рисунок
Опыт непревзойденной связи с SMP мужской герметичность ограниченный разрыв интерфейса RF разъединителя
Установка Введение:
Примечание:
У нас более 1000 видовАдаптеры для мужчин и женщин SMPвыбор, если используемый вами препарат не найден,
Пожалуйста, свяжитесь с нами для полного каталога.
Категория продукции:
1РЧ-коннекторы, адаптеры (DC до 110 ГГц)
2. Радиочастотные и волноводящие кабельные сборы
3. Волновод к коаксиальным адаптерам
4. Интегрированные (RF&DC) разъемы
5. Микро прямоугольный соединитель ((J30J,Micro D-sub)
6Стекло-металл герметические уплотнения, заголовки, питание (RF & DC)
