| Наименование продукта: | SMP RF коаксиальное Conector | Импеданс: | 50Ω |
|---|---|---|---|
| Сертификат: | CE ROHS ISO-9001-2015 | Прочность: | 500 ЦИКЛОВ |
| Половое положение: | Мужчина | Форма кузова: | Прямоугольный |
| Материал: | Медь | Метод держателя: | Поверхностный монтаж |
| Плакировка: | Плакировка золота | ||
| Высокий свет: | Радиочастотный соединитель с гладким отверстием под правым углом,Справоугольный SMP мужской RF соединитель,ПКБ-монтаж SMP RF-накопитель |
||

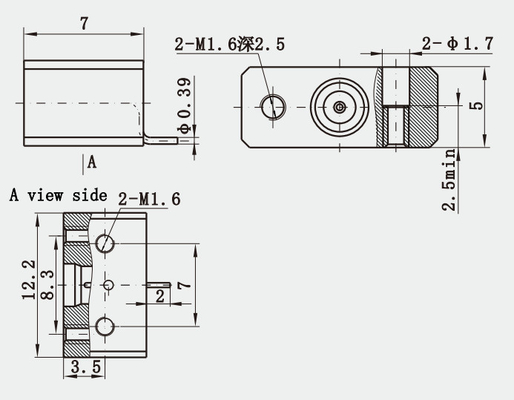

Высокопроизводительный SMP мужской гладкий с правоугольным RF соединителем для монтажа печатных плат
Интерфейс SMP представляет собой компактный разъем, который соответствует размеру разъемов MMCX, но обеспечивает диапазон частот от постоянного тока до 40 ГГц.Серия интерконнектов SMP использует плавучие женские-к-женские адаптеры (обычно называемые пулями) для слагающих плат с мужскими разъемами PCB SMPЭта устойчивая структура и способность переносить радиальное и осевое несоответствие позволяют создавать слепые решения для взаимосвязи.
1,Высокий частотный диапазон: интерфейс SMP предлагает частоту1. Высокий частотный диапазон: интерфейс SMP предлагает частотный диапазон от постоянного тока до 40 ГГц, что делает его подходящим для высокочастотных приложений.
2Компактный размер: SMP-коннектор имеет такой же масштаб, как и MMCX-коннекторы, что делает его отличным выбором для миниатюрных устройств.
3"Слепой подключение: плавучие женские-женские адаптеры, используемые в серии SMP подключения, позволяют использовать решения слепого подключения,что особенно полезно в ситуациях, когда точное выравнивание трудно.
4Толерантность к радиальному и аксиальному неправильному выравниванию: интерфейс SMP предназначен для устойчивости к радиальному и аксиальному неправильному выравниванию, обеспечивая надежную связь даже в сложных условиях.
5Устойчивая структура: мужские разъемы для печатных плат SMP построены на прочность, что делает их идеальными для использования в прочных приложениях.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 40 ГГц | |
| Номинальное напряжение | 170VRMS* | |
| Диэлектрики Напряжение-сопротивление | 500VRMS* | |
| Сопротивление изоляции | ≥ 2000 МΩ | |
| Центровое сопротивление | Внешний проводник | Нормальное ≤ 2,5 мΩ, уплотнение ≤ 4 мΩ |
| Центральный дирижер | Нормальное ≤6mΩ, уплотнение ≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Sn-P Бронзовая, позолоченная |
| Женщина | Бериллиевая бронза, позолоченная | |
| Эластичный контакт | Бериллиевая бронза | Покрытые золотом |
| Шкалы и другие металлические части | Медь из нержавеющей стали | Позолоченная пассивация |
| Изоляторы | Сцинтерирование стекла/PTFE/PEI | |
| Уровень утечки герметической продукции | 1.01325×10-3Pa·cm3/s | |
Заявления
| Сборки радиочастотных кабелей |
| Водопровод к коаксиальному адаптеру |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| РЧ-адаптер |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| РЧ-коннектор типа N |
| TNC RF соединитель |
| MCX/MMCX RF соединитель |
| BNC RF соединитель |
| Миллиметровые волновые разъемы ((2,4 мм, 2,92 мм) |
Примечание:
У нас более 10 000 видовКоннектор SMP, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это.
