Подробная информация о продукте:
Оплата и доставка Условия:
|
| Mame продукта: | SSMP герметически закрывало разъем-вилка | Половое положение: | Включатель |
|---|---|---|---|
| Бодайский материал: | Ковар 4J29 | Плакировка: | Покрытое золото |
| Импеданс: | 50Ω | Диапазон частот: | DC~40GHz |
| Другие названия: | SMPM соединитель, Mini SMP соединитель | Hermecity: | <1> |
| Высокий свет: | Мужской RF-коннектор SSMP,SMPM герметическая пломба мужской RF-коннектор,SMPM Adapter Микроприставка |
||

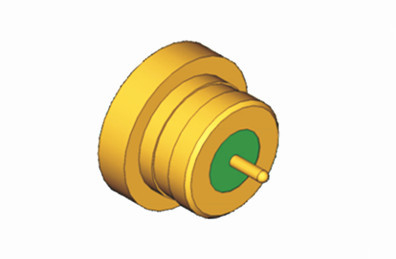

Mini SMP соединитель также известен как SMPM или SSMP соединитель. Это миниатюрный push-on RF коаксиальный соединитель, который имеет небольшие размеры (по сравнению с SMP), легкий вес,широкая пропускная способностьЭтот соединитель подходит для соединений между панелями, модульной плотной установки, и имеет две формы интерфейса с полным отключением и гладким отверстием.
Особенности:
Мужской соединитель SMPM доступен как в конструкции с полным разрывом, так и в конструкции с гладким отверстием, чтобы удовлетворить различные предпочтения в отношении сил разделения.
С размерами, которые на 35% меньше, чем стандартная конструкция SMP, разъем SMPM предлагает более компактное решение.
Широко используемый в телекоммуникационных системах, SMPM (SSMP) разъем выделяется из-за его небольшого размера и широкой пропускной способности.
В качестве подминиатюрного микроинтерфейсного разъема типа push-on SMPM (SSMP) обеспечивает надежный вариант подключения.
Этот тип РЧ-коннектора имеет широкий диапазон частот до 50 ГГц, что делает его подходящим для различных применений.
Предлагается в двух версиях для установки кабеля для гибких и полутвердых кабельных материалов, SMPM (SSMP) соединитель обеспечивает гибкость в вариантах установки.
Применение:
* Аэрокосмическая промышленность
* Взаимосоединение "board-to-board"
* Широкополосная связь
* Антенны
* Инструментация
| Электрические характеристики | |||||
| Импеданс | 50Ω | ||||
| Диапазон частот | DC ~ 50 ГГц | ||||
| Номинальное напряжение | 170VRMS* | ||||
| Диэлектрики Напряжение-сопротивление | 500VRMS* | ||||
| Сопротивление изоляции | ≥ 2000 МΩ | ||||
| Центровое сопротивление | Внешний проводник | ≤ 5mΩ | |||
| Центральный дирижер | ≤ 30 мΩ | ||||
| DC ~ 18 ГГц | 18 ~ 26,5 ГГц | 26.5 ~ 40 ГГц | 40 ~ 50 ГГц | ||
| VSWR | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | ≤ 1.5 | |
Материал и механические характеристики:
Центральный дирижер:
Мужчина:Sn-P Бронза/Ковар, позолоченный
Женщина:Бериллиевая бронза, позолоченная
Эластичный контакт: бериллиевая бронза позолоченная
Корпус и другие металлические части: латунь/ковар, покрытый золотом
Изолирующие материалы: стеклянный синтер/PTFE/PEI
Соответствующий мужской разъем SMP
1.
| Модель No. | Описание | Примечание |
| SSMP(M) - JHD12-JH | SMPM Mini SMP мужской полный ограниченный герметически герметичный соединитель с поверхностью сцепления | Глубина интерфейса 1,2 мм |
2.
| Модель No. | Описание | Примечание |
| SSMP ((M) - JHD1 | SMPM Mini SMP мужской полный ограниченный герметически герметичный соединитель с поверхностью сцепления | Глубина интерфейса 1,3 мм |
| SSMP(M) - JHD1-S | SMPM Mini SMP мужской гладкий отверстий герметически герметически запечатанный соединитель |
3.
| Модель No. | Описание | Примечание |
| SSMP ((M) - JHD42-S | SMPM Mini SMP мужской гладкий отверстий герметически герметически запечатанный соединитель | Глубина интерфейса 1,4 мм |
4.
| Модель No. | Л | Описание | Примечание |

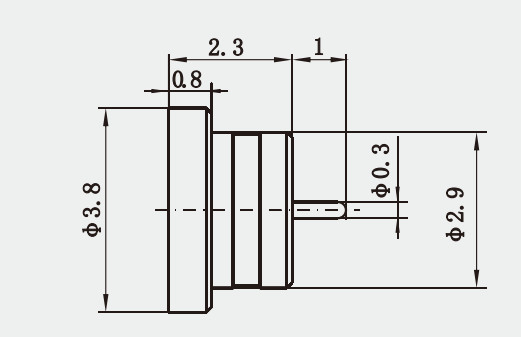

| SSMP(M) - JHD13 | 2.3 | SMPM Mini SMP мужской полный ограниченный герметически запечатанный разъем | Глубина интерфейса 1,7 мм |
| SSMP ((M) - JHD15 | 1.85 | SMPM Mini SMP мужской полный ограниченный герметически запечатанный разъем | |
| SSMP(M) - JHD24-S | 0.9 | SSMP мужской гладкий отверстий герметически герметически запечатанный соединитель | |
| SSMP(M) - JHD32 | 6 | SMPM Mini SMP мужской полный ограниченный герметически запечатанный разъем | |
| SSMP ((M) - JHD43 | 1.7 | SMPM Mini SMP мужской полный ограниченный герметически запечатанный разъем | |
| SSMP(M) - JHD88-JH | 1 | SMPM Mini SMP мужской полный ограниченный герметически герметичный соединитель с поверхностью сцепления |
5.
| Модель No. | Описание | Примечание |
| SSMP(M) - JHD36 | SMPM Mini SMP мужской полный ограниченный герметически запечатанный разъем | Глубина интерфейса 2,11 мм |
Сертификат:
Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
