Подробная информация о продукте:
Оплата и доставка Условия:
|
| Наименование продукта: | Штекерный кабельный разъем SMP | Импеданс: | 50ohm |
|---|---|---|---|
| Материал корпуса: | Медь | Цвет: | покрытые золотом |
| Половое положение: | Мужчина | Тип: | Коннектор SMP |
| Тело: | Прямой. | ||
| Высокий свет: | MF108A кабельный RF соединитель,SMP Male Limited Detent RF соединитель,SMP RF соединитель 50 Ом |
||
SMP Male Limited Detent RF Connector для кабеля CXN3506/MF108A
Введение в SMP RF-коннектор
SMP представляет собой компактный и нажимаемый радиочастотный коаксиальный адаптер, отличающийся малыми габаритами, легкой конструкцией, исключительной устойчивостью к вибрациям,и широкой пропускной способности. Способен обрабатывать частоты до 30 ГГц (с нашими высокопроизводительными SMP разъемы способны достичь 40 ГГц), SMP вставка предлагает три типа интерфейсов: полный расслабление, ограниченный расслабление,и гладкий отверстий (включая версии с разрывными особенностями)Эти разнообразные варианты интерфейсов предназначены для обеспечения необходимого движения, как осевого, так и радиального, для бесшовного слепого соединения в широкополосных соединителях.SMP особенно подходит для приложений, требующих высокой надежности и модульной интеграции.
| Общая спецификация адаптера соединителя SMP | ||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 40 ГГц
|
|||
|
Номинальное напряжение
|
170VRMS ((на уровне моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
500VRMS ((на уровне моря)
|
|||
|
Сопротивление изоляции
|
≥ 2000 МΩ
|
|||
|
|
Внешний проводник
|
Normal≤2,5mΩ, герметически закрытый ≤4mΩ
|
||
|
Центральный дирижер
|
Normal≤6mΩ, герметически закрытый ≤26mΩ
|
|||
| Диапазон частот | DC ~ 18 ГГц | 18 ~ 26,5 ГГц | 26.5 ~ 40 ГГц | |
| VSWR для прямых разъемов |
≤ 1.25
|
≤ 1.3 | ≤ 1.5 | |
| VSWR для правого ангелского разъема | ≤ 1.3 | |||
| VSWR для адаптера | ≤ 1.2 | ≤ 1.3 | ≤ 1.5 | |
| Центральный дирижер | Мужчина |
Сн-П бронза
|
покрытые золотом | |
| Женщина |
бериллиевая бронза
|
покрытые золотом | ||
|
Эластичный контакт
|
бериллиевая бронза
|
покрытые золотом | ||
|
Шкалы и другие металлические части
|
золотой латунь, пассивированная нержавеющая сталь
|
|||
|
Изоляторы
|
Сцинтерирование стекла/PTFE/PEI
|
|||
|
Уровень утечки для
герметически запечатанный разъем
|
1.01325×10-3 Pa·cm3 /s
|
|||

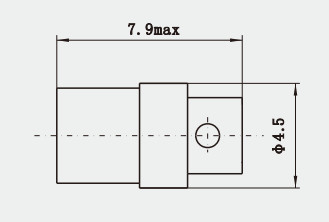

Единица: мм
Конспект Рисунок

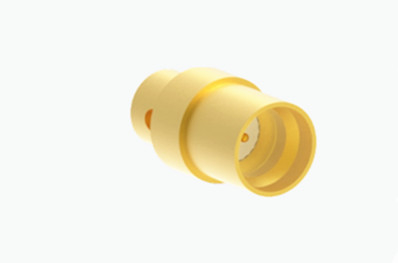

SMP Male Limited Detent RF Connector для кабеля CXN3506/MF108A
Применение:
1.Модульная конструкция: в высокочастотных электронных устройствах, требующих модульной конструкции, SMP-коннекторы предпочтительны из-за их компактного размера и легкой конструкции,позволяющий высокую плотность монтажа в ограниченных пространствах.
2Антенные системы: SMP-коннекторы широко используются в антенных системах, особенно в приложениях, требующих миниатюризации и высокопроизводительных соединений.
3Широкополосное оборудование: учитывая, что SMP-коннекторы могут работать в диапазоне частот от постоянного тока до 40 ГГц, они хорошо подходят для широкополосного оборудования, такого как широкополосные усилители и разделители сигнала.
Испытательное и измерительное оборудование: в области испытаний и измерений SMP-коннекторы используются для подключения испытательного оборудования к испытываемым устройствам, обеспечивая точную передачу сигнала.
4.Квантовые вычисления: в развивающейся области квантовых вычислений SMP-коннекторы используются для связи квантовых битов с внешними устройствами управления для высокоскоростной передачи данных.
5.RF/микроволновые приложения: SMP-коннекторы обеспечивают отличное решение для требовательных потребностей в упаковке RF и микроволновых приложений, особенно в условиях ограниченного пространства.
Примечание:
У нас более 1000 видовАдаптеры для мужчин и женщин SMPвыбор, если используемый вами препарат не найден,
Пожалуйста, свяжитесь с нами для полного каталога.
