Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал корпуса: | Медь | Импеданс: | 50 Омм |
|---|---|---|---|
| Цвет: | Покрыто золотом | Форма тела: | Прямой. |
| Тип: | Женский RF-коннектор SMP | Метод держателя: | Слепая ответная часть |
| Расклассифицированный выдержите напряжение тока: | 170VRMS* | Среднее давление: | 500VRMS* |
| Высокий свет: | Пулевой SMP женский RF соединитель,Золотопокрытый SMP женский RF соединитель |
||

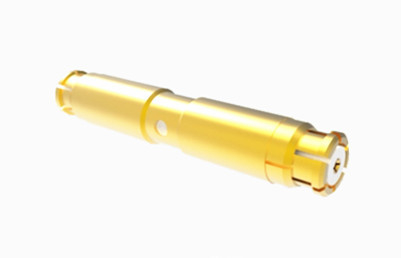

Позолоченный SMP женский на женский пулевой RF соединитель/адаптер
SMP представляет собой миниатюрный коаксиальный RF-коннектор, отличающийся небольшими размерами, легким весом, отличными сейсмическими характеристиками и широкой пропускной способностью.Он может работать на частотах до 30 ГГц (наши высокопроизводительные SMP разъемы могут достигать 40 ГГц)Проводка имеет три формы интерфейса: полное отключение, ограниченное отключение и гладкое отверстие (включая те, с торможением).Эти различные формы интерфейсов могут удовлетворять требованиям осевого или радиального движения для слепого спаривания в широко-широких приложениях сцепления соединителейОн подходит для монтажа, требующего высокой надежности и модульной компактности.
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Общая спецификация адаптера соединителя SMP | ||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 40 ГГц
|
|||
|
Номинальное напряжение
|
170VRMS ((на уровне моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
500VRMS ((на уровне моря)
|
|||
|
Сопротивление изоляции
|
≥ 2000 МΩ
|
|||
|
|
Внешний проводник
|
Normal≤2,5mΩ, герметически закрытый ≤4mΩ
|
||
|
Центральный дирижер |
Normal≤6mΩ, герметически закрытый ≤26mΩ
|
|||
| Диапазон частот | DC ~ 18 ГГц | 18 ~ 26,5 ГГц | 26.5 ~ 40 ГГц | |
| VSWR для прямых разъемов |
≤ 1.25
|
≤ 1.3 | ≤ 1.5 | |
| VSWR для правого ангелского разъема | ≤ 1.3 | |||
| VSWR для адаптера | ≤ 1.2 | ≤ 1.3 | ≤ 1.5 | |
| Центральный дирижер | Мужчина |
Сн-П бронза
|
покрытые золотом | |
| Женщина |
бериллиевая бронза
|
покрытые золотом | ||
|
Эластичный контакт
|
бериллиевая бронза
|
покрытые золотом | ||
|
Шкалы и другие металлические части
|
золотой латунь, пассивированная нержавеющая сталь
|
|||
|
Изоляторы
|
Сцинтерирование стекла/PTFE/PEI
|
|||
|
Уровень утечки для
герметически запечатанный разъем
|
1.01325×10-3 Pa·cm3 /s
|
|||
Конспект Рисунок
Позолоченный SMP женский на женский пулевой RF соединитель/адаптер
Сопутствующие адаптеры SMP женский к женскому
1.
| Модель No. | Описание |
| SMP-KWFK | Женщина-женщина, прямоугольный радиоактивный адаптер. |
2.
| Модель No. | Описание |
| SMP-KK72 | SMP женский на женский RF адаптер |
3.
| Модель No. | L ((mm) | |
| SMP-KK59 | 16 | Длина сжатия: 15 мм, правый конец сглажен только с гладким отверстием. |
| SMP-KK62T | 13 | Длина сжатия: 12 мм, правый конец сглажен только с гладким отверстием. |
| SMP-KK62T-Y1 | 13 | Длина сжатия: 12 мм, правый конец сглажен только с гладким отверстием. 192H Устойчивость к соляному туману |
| SMP-KK190T | 12.7 | Длина сжатия:11.9мм, правый конец только с гладким отверстием. |
4.
| Модель No. | L ((mm) |
| SMP-KK99 | L=9.6, SMP женский на женский RF адаптер |
| SMP-KK166 | L=10.2, SMP женский на женский RF адаптер |
| SMP-KK175 | L=6.7, SMP женский на женский RF адаптер |
| SMP-KK176 | L=7.1, SMP женский на женский RF адаптер |
| SMP-KK177 | L=7.4, SMP женский на женский RF адаптер |
| SMP-KK178 | L=8.1, SMP женский на женский RF адаптер |
| SMP-KK188 | L=10, SMP женский на женский RF адаптер |
| SMP-KK189 | L=9.7, SMP женский на женский RF адаптер |
| SMP-KK192 | L=9, SMP женский на женский RF адаптер |
| SMP-KK239 | L=9.9, SMP женский на женский RF адаптер |
| SMP-KK249 | L=6.7, SMP женский на женский RF адаптер |
5.
| Модель No. | Описание |
| SMP-KK96 |
L=17.35, SMP женский на женский RF адаптер |
| SMP-KK97 | L=19.6, SMP женский на женский RF адаптер |
| SMP-KK98 | L=11, SMP женский на женский RF адаптер |
Категория продукции:
1. Радиочастотные соединители адаптеры (DC до 110 ГГц)
2. Радиочастотные и волноводящие кабельные сборы
3. Волновод к коаксиальным адаптерам
4. Интегрированные (RF&DC) разъемы
5. Микро прямоугольный соединитель ((J30J, Micro D-sub)
6. Стекло-металл герметические уплотнения, заголовки, Feedtru ((RF & DC)
7. Микроволновые вращающиеся соединения
8Продукция ODM
Примечание:
У нас более 1000 видовАдаптеры для мужчин и женщин SMPвыбор, если используемый вами препарат не найден,
Пожалуйста, свяжитесь с нами для полного каталога.
