Подробная информация о продукте:
Оплата и доставка Условия:
|
| Наименование продукта: | Конектор SMA RF | ПЛАТИРОВАНИЕ: | Золото |
|---|---|---|---|
| Взрыв: | ≤ 1.3 | Тип установки: | Фланцевая установка |
| Рабочее напряжение: | 335V r.m.s на уровне моря | Диапазон частот: | DC к 18GHz |
| Тело: | Медь | Половое положение: | Джек/женщина |
| Высокий свет: | Медный SMA RF соединитель,Женский соединитель SMA RF,Фланцевая установка SMA RF соединителя |
||
Коаксиальный соединитель SMA RF представляет собой компактный высокочастотный коаксиальный соединитель, разработанный в соответствии с MIL-C-39012.исключительные механические и электрические характеристикиОн широко используется в микроволновой связи и микроволновом измерительном оборудовании.среди других областейСерия высокопроизводительных разъемов, разработанная нашей компанией, способна работать на частотах до 20 ГГц.
Спецификации соединителей SMA Rf:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Интерфейс согласно | IEC60169-15 |
| Импеданс | 50Ω |
| Диапазон частот | постоянное до 18 ГГц |
| Потеря вставки | ≤ 0,30 дБ |
| VSWR | ≤1,2 ((DC-6GHz) |
| Сопротивление изоляции | ≥ 5000 МΩ |
| Сопротивление контактного центра | ≤3mΩ |
| Сопротивление внешнего контакта | ≤2mΩ |
| Циклы спаривания | ≥ 500 |
| Температурный диапазон | -65-+165°C |

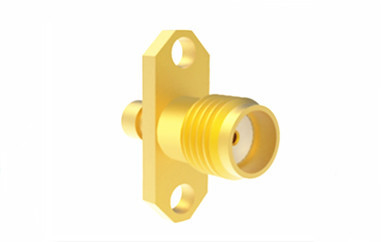

Конспект РисунокРадиочастотный соединитель из латуни SMA для кабеля CXN3506/MF108A:
Материал и механические характеристики:
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Медь, покрытая золотом |
| Женщина | Sn-P Бронзовый покрытый золотом | |
| Эластичный контакт | Бериллиевая бронза Никельное покрытие | |
| Шкалы и другие металлические части | Медь Никельное покрытие | |
| Пассивация из нержавеющей стали | ||
| Сжимание рукава | Медь Никельное покрытие | |
| Сжимательный крутящий момент соединения | 00,79-1,13 Н.м. | |
| Прочность | 500 циклов | |
| Печатный кольцо | Силиконовый каучук | |
| Изоляторы | ПТФЕ | |
Ключевые особенности:
1. Малый размер: как следует из названия, "SubMiniature" указывает на то, что соединитель SMA меньше, чем многие другие типы коаксиальных соединителей,что делает его подходящим для приложений, где пространство является премиальным.
2. Высокочастотная способность: соединитель SMA предназначен для обработки высоких частот, как правило, до 18 ГГц, хотя некоторые версии могут доходить до 26,5 ГГц,что делает его подходящим для применения в микроволновой печи.
3Широкая полоса пропускания: наряду с высокочастотными возможностями, соединители SMA могут передавать сигналы по широкому диапазону частот без значительного снижения производительности.
Применение:
1Широкий диапазон применения: из-за своего размера, пропускной способности и надежности соединитель SMA используется в широком спектре приложений, включая телекоммуникации, испытательное оборудование, военные системы,и научных инструментов.
2Стандартный интерфейс: согласно стандарту MIL-C-39012.Коннекторы SMA имеют последовательный интерфейс, который обеспечивает совместимость с другими компонентами и устройствами, которые соответствуют той же спецификации.
3. Вариации и адаптации: существует несколько вариантов соединителя SMA, включая различные варианты окончания (например, SMA-J), адаптеры прямоугольных и низкопрофильные модели,предоставление гибкости для различных потребностей проектирования.
Каталог продукции:
| РЧ-адаптер |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| MCX/MMCX RF соединитель |
| BNC RF соединительМиллиметровые волновые соединители ((2.4 мм, 2.92 мм) |
| Сборки радиочастотных кабелей |
| Водопровод к коаксиальному адаптеру |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
Сопутствующие продукты:
1) герметически герметичные женские соединители SMA RF
| Модель No. | Примечание |
| SMA ((M) -KFD | герметичный |
2) Женщина Bulkheaf Правый угол сварщик монтаж SMA соединитель
| Модель No. | Л | Примечание |
| SMA-KYWHD | 14.8 | |
| SMA-KYWHD1 | 13.5 |
- Что?Примечание:
У нас более 10 000 видовСоединитель SMA, если вы не нашли используемый коннектор, пожалуйста, свяжитесь с нами с вашими данными.
