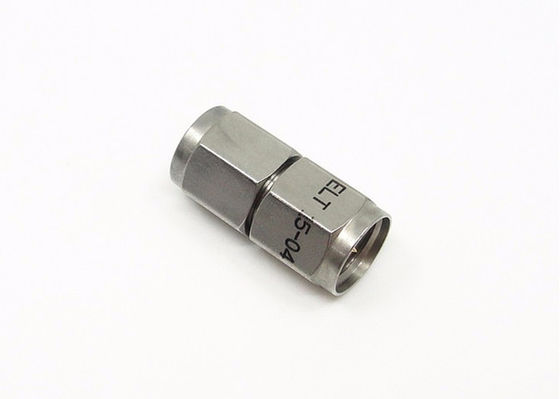

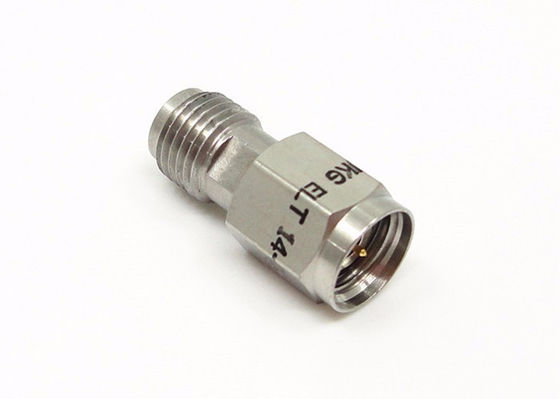

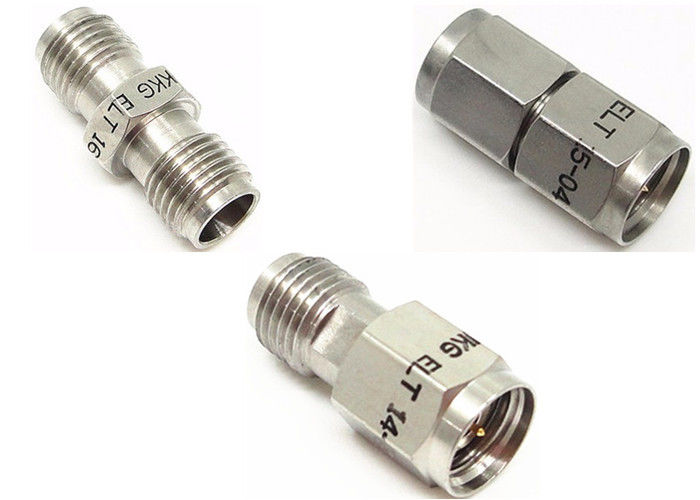

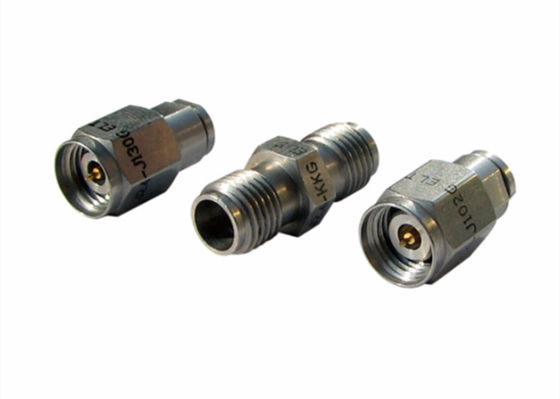

2.4 мм. Миллиметровые волновые соединители
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | 2.4mm RF коаксиальное Conector | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50 Ом | Сертификат: | CE RoHS |
| Тип: | Мужчина/Женщина | ||
| Выделить: | Разъемы коаксиального кабеля,коаксиловые разъемы микроволны |
||
Высококачественные заводские прямые соединители миллиметрового диапазона 2,4 мм с высокой частотой
Продукт типа 2.4 - это высокопроизводительный соединитель миллиметрового диапазона, частота которого составляет 50 ГГц, используется воздушный интерфейс с резьбовым соединением, с характеристиками малого объема, легкого веса, высокой рабочей частоты, надежного соединения, широко используется в высокочастотных микроволновых измерениях и устройствах миллиметрового диапазона.
Высокоточные коаксиальные соединители 2,4 мм с сопротивлением 50 Ом для общего применения в радиочастотных и микроволновых устройствах. Эти высокопроизводительные соединители используются в широком спектре настроек тестирования и измерений, от сотовой связи до спутниковой связи, для правильного согласования оборудования и кабельных соединений. Соединители изготовлены из прочной нержавеющей стали и рассчитаны на многократное использование. Они имеют воздушный диэлектрик с пластиковой центральной опорой проводника с низкими потерями.
Спецификация
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC～50GHz
|
|||
|
Номинальное напряжение
|
170VRMS (Максимум на уровне моря)
|
|||
|
Диэлектрическая прочность
|
500VRMS (Максимум на уровне моря)
|
|||
|
Сопротивление изоляции
|
≥5000MΩ
|
|||
|
Сопротивление контакта |
Внешний проводник
|
≤2mΩ
|
||
|
Центральный проводник
|
≤3mΩ
|
|||
|
КСВН
|
≤1.05+0.005f
|
|||
Детальный чертеж
Особенности:
• Соединитель 2,4 мм - это прецизионные микроволновые соединители.
• Конструкция из нержавеющей стали
• Превосходные электрические характеристики до 50 ГГц
• Соединители в вариантах End Launch и Flange
• Адаптеры к 2,4 мм, SMP, 2,92 мм, SMA.
• Отлично подходит для приложений, требующих высокочастотной передачи
• Интерфейс сопряжения соединителей в соответствии с MIL-STD-348
• Превосходные электрические характеристики до 50 ГГц
• Отличная надежность в условиях экстремальных ударов и вибраций
• Быстроразъемные кабельные вилки и адаптеры
Преимущества:
| Обычные продукты | Элитные продукты | |
| Диапазон частот | DC~40GHz | DC~65GHz |
| КСВН | ≤1.35 | ≤1.3 |
| Долговечность | 300 циклов | >500 циклов |
Применение:
* Авионика, радары
* Навигационные системы
* Ракеты и системы наведения
* Телекоммуникационные системы
* Приборостроение
* Автомобилестроение
* Компьютеры/локальные сети
* Телекоммуникации
* Научно-исследовательские центры
* Спутниковая связь
ПРИМЕЧАНИЕ:
У нас более 10 000 типов Соединителей, если используемый вами соединитель не найден, свяжитесь с нами с вашими деталямими.
