Золотопокрытые герметически герметичные соединители 9 штифтов заголовок JMC-271
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Заголовки из стекла в металл с несколькими булавками | Пин: | 9 контактов |
|---|---|---|---|
| Покрытие: | Покрыто золотом | Импеданс: | Прочие |
| Материал булавки: | Ковар 4J29 | Материал раковины: | Ковар 4J29 |
| Стекло: | 7052,7070 | Hermecity: | <1> |
| Выделить: | герметически закрытые электрические соединители,мини соединитель рф |
||
9 штифтов многоштифтовые заголовки герметическое стекло-металлосоединитель позолоченный фидтрос
Герметическое стекло-металлические уплотнители RF/DC /Многоконечные заголовки/КоннекторТакже называетсяСтеклянный изоляторОни в основном используются для передачи микроволновых сигналов, сигналов питания и сигналов управления между модулями и модулями, модулями и компонентами с требованиями газовой герметичности.Они являются одним из наиболее важных компонентов в уплотнительных компонентов.
Стекло с низкой диэлектрической постоянной и низкой диэлектрической потерей используется в качестве изоляционного и несущего материала.Сплав ковараЦентральный проводник имеет различные стили завершения, такие как связывание золотой проволоки, пайка и спаривание и т. Д.Стеклянные изоляторы маленькие., легкие, герметичные, высокая надежность и были широко распространены в промышленности по производству электроники в последние годы.
Каталог герметических уплотнений стекло-металл.pdf
Спецификация:
| Наименование продукта | Из стекла в металлМногоконечные заголовки |
| Импеданс | прочие |
| Тип | 9 штифтов |
| Строки | 1 строка |
| Цвет | Покрытые золотом |
| Оборудование корпуса и булавок | Ковар 4J29 |
|
Стеклянный материал
Цвет стекла
|
Тип 7050 или 7070
Зеленый или белый
|
| Диапазон частот | NA |
| VSWR | NA |
| Выдерживать напряжение | ≥ 300 В |
|
Гермецит Уровень утечки |
< 1,01325 х 10- Три.Па*см3/s < 1X 10-9mbar*l/s < 1 x 10-9ccHe/сек @ 1 atm |
| Сопротивление изоляции | ≥2000MΩ для одноконечных, ≥1000MΩ для многоконечных, |
| Рабочая температура | -65°C~+260°C |
Контурный чертеж JMC-271:
| Модель No. | А. | В. | В | D | Е | F | G | H | Пин-номер | Номер строки | Прекращение |
| JMC-271 | 8 | 3 | 1.5 | 22.5 | 1.5 | 2.54 | 0.6 | 0 | 9 | 1 | Сплав |

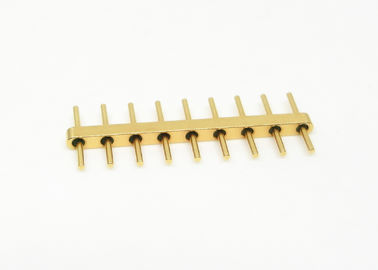

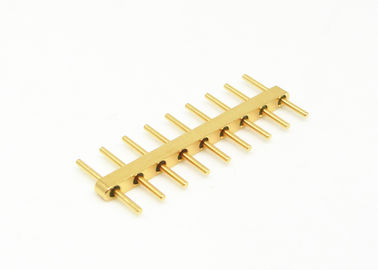

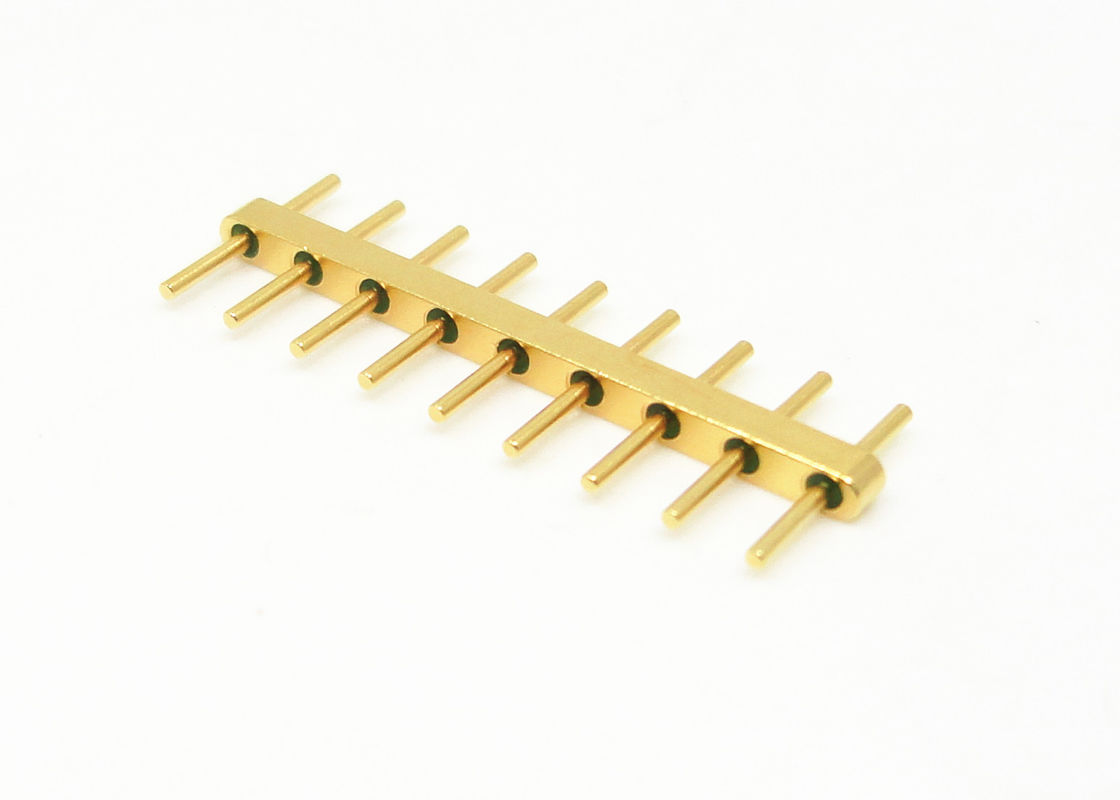

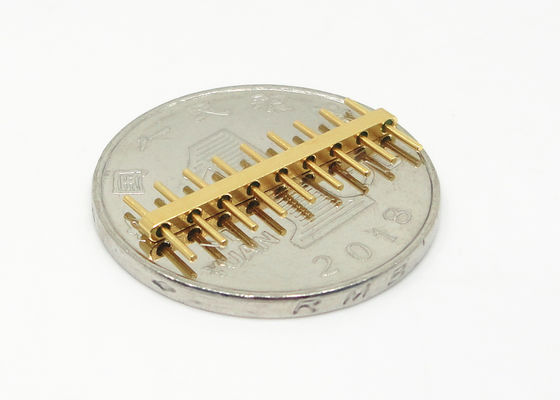

Изображение JMC-271
Особенности:
- Небольшой размер.
- легкий вес
- Герметичный.
- Стабильное качество и высокая надежность
- Внутренний проводник: Золотой проволока связывание, сварка и соединительный метод для выбора
Применение:
Широкий спектр применения электронных пакетов, электронных контрмер, спутников, ракет, радаров и других в военной, авионики, аэрокосмической и автомобильной промышленности.продукты миллиметровой волны.
Преимущества:
- Военный класс с 1,27ум позолоченным
- Строго.контроль толерантности
-Стандартный и индивидуальный дизайн на выбор.
- Высокий.экономически эффективные продукты и услуги
- Большие запасы для стандартных размеров
- Быстрая доставка для товаров на заказ
Сопутствующие продукты:
Примечание:
У нас более 100 000 видовГерметические соединители стекла и металла,Если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами.
