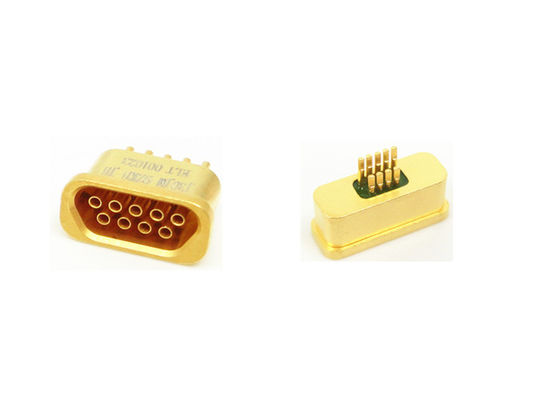

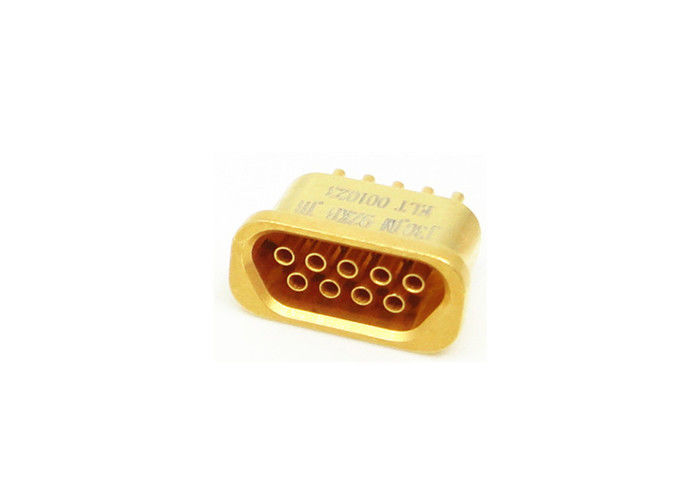

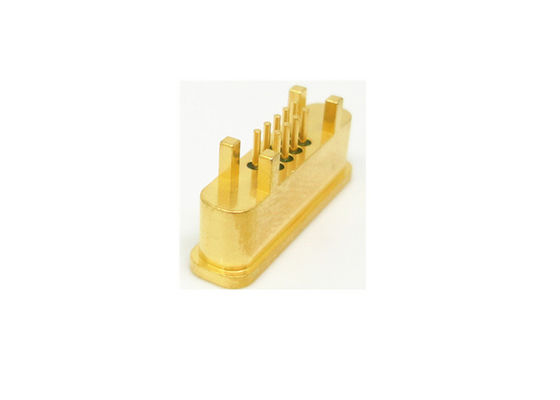

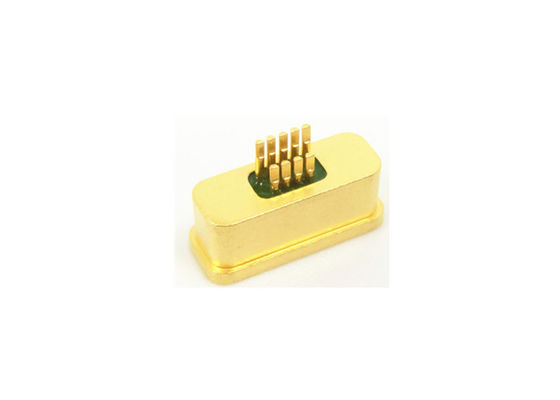

Герметическая уплотнительная 9-принтовая контактная микро-D J30JM серия соединителя

Герметическая уплотнитель 9 штифтов контактный микро-D прямоугольный соединитель серии J30JM с покрытием золотом

J30JM микро прямоугольные женские разъемы представляют собой герметические разъемы с диэлектриком в стекле и контактным расстоянием 1,27 мм. Для концовочных стилей они могут применяться к проводам с разрежной площадью Φ0.1-0..15мм2, или сварные на ПКБ непосредственно. Эти соединители предназначены исключительно для условий, когда требуется герметичное уплотнение.надежное соединение, отличная эффективность электромагнитного экранирования, вибрационная и ударная устойчивость и т.д.

Примечание:

1Общие соединители включают 6 подсемейств: соединители для сцепления, соединители для сцепления, соединители для сцепления в линейном режиме.
для ПКБ N, контакт в линейном режиме для ПКБ N-J, контакт прямоугольного режима для ПКБ W, контакт прямоугольного режима для ПКБ W-J.

2, J30J-9TJL, "TJ" означает "Вставка"

Спецификация:

Номинальное напряжение: 100 В

Текущий рейтинг: 3А

Герметичность: ≤1,01 X 10E-09 Pa·m3/s
Контактное сопротивление: ≤10MΩ
Сопротивление изоляции: ≥ 1000 MΩ
Диэлектрическое сопротивление напряжение: 300 В

Прочность: 500 циклов
Температура окружающей среды: -55°C ~ + 125°C
Относительная влажность: +40°C до 95%
Вибрация: 10 Гц ~ 2000 Гц 196 м/с2
Общее ускорение RMS: 23.1G
Удар: 735 м/с2


Применение:

- Авиатехника, радары.
- Ракеты и системы наведения
- Бортовое оборудование
- Телекоммуникационные системы
- Навигационные системы
- Научные центры
- Медицинское применение
- С кабеля на кабель
- Кабельное сообщение.
- Площадь монтажа (SMT) дошки кабеля


Особенности:

-- герметически запечатанные сцинтированным стеклом
-- Расстояние между контактами: 1,27 мм (0,05")
-- Размер проволоки: 0,1-0,15 мм2
-- 1, 2 опциона на сырой основе
-- 9-37 контактов
-- экономия места и веса.
Отличная устойчивость к ударам и вибрациям.
-- Конец может быть сварен непосредственно на ПХБ


Виды:

- Серия J30J
- серия J30JM (Герметическая)
- серия J30 ((пластик)
- Серия J50J
- Серия J55A
- серия J55AM (Герметическая)
- Серия J56J

Примечание:
Мы можем поставлять более 1000 типов Миро-ДСерия J30JКоннекторы, если это не соответствует вашему запросу, пожалуйста, свяжитесь с нами.
