Разъем женского СМА Джека приложения 50Ом припоя соединителей коаксиального кабеля РФ
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | SMA RF коаксиальное Conector | ПЛАТИРОВАНИЕ: | Покрытые золотом/никелем |
|---|---|---|---|
| Половое положение: | Женщина | Импеданс: | 50Ω |
| Частота: | DC ~ 18 ГГц | Прочность: | 500 циклов |
| Приложение: | RF | Материал: | Медь |
| Выделить: | разъем на перегородке сма,соединитель задобренный сма |
||
Радиочастотные коаксиальные кабельные соединители
Серия SMA представляет собой вид мини, высокочастотного радиочастотного коаксиального разъема, разработанный и произведенный в соответствии с MIL-C-39012.превосходные электрические характеристикиSMA является наиболее широко используемым радиочастотным коаксиальным соединителем в различных областях микроволновой связи и микроволнового измерительного устройства.Высокопроизводительный разъем, разработанный нашей компанией, может достигать 20 ГГц..
Спецификация:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | |||
| Импеданс | 50Ω | ||
| Диапазон частот | Подключение с помощью сольфового кабеля DC ~ 12,4 ГГц | ||
| Подключение с помощью полутвердого кабеля DC~18GHz | |||
| Номинальное напряжение | 335VRMS* | ||
| Диэлектрики Напряжение-сопротивление | 1000VRMS* | ||
| Сопротивление изоляции | ≥ 5000 МΩ | ||
| Центровое сопротивление | Центральный дирижер | ≤ 3,0 мΩ | |
| Внешний проводник | ≤ 2,0 мΩ | ||
| VSWR | ≤ 1.3 | ||
| Материалы и механические характеристики | |||
| Центральный дирижер | Мужчина | Медь, покрытая золотом | |
| Женщина | Sn-P Бронзовый покрытый золотом | ||
| Эластичный контакт | Бериллиевая бронза Никельное покрытие | ||
| Шкалы и другие металлические части | Медь Никельное покрытие | ||
| Пассивация из нержавеющей стали | |||
| Сжимание рукава | Медь Никельное покрытие | ||
| Изоляторы | ПТФЕ | ||
| Печатный кольцо | Силиконовый каучук | ||
| Прочность | 500 циклов | ||
| Сжимательный крутящий момент соединения | 00,79-1,13 Н.м. | ||
Преимущества:
√ Большой выбор соединителей (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), более 500
опытные работники с более чем 10 производственными линиями
√ Специализируется на производстве радиочастотных разъемов более 20 лет
√ Долгий и богатый опыт сотрудничества с национальными компонентами проекта
√ С собственной фабрикой площадью 35 000 м2
√ Заменить Lemo, Molex,YEONHO,Tyco,AMP,KET,JWT,JMT,Cvilux,GTK и т.д. с короткой доставкой
√ Конкурентоспособная цена
√ Строгий контроль качества (отчет о качестве), прошедший ISO9001, ROHS, CE
√ Среднемесячный оборот составляет 10 млн.
√ Заказы на заказ (ODM) приветствуются здесь
√ Мы стремимся предоставить клиентам высококачественные продукты
Применение:
*Широкополосная связь
*Инструментация
*Антенны фазового массива
*Телекоммуникации
*Взаимосоединение между бортами

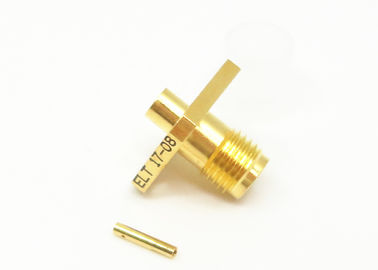

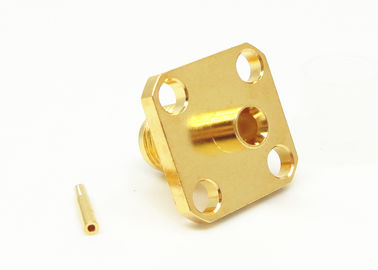

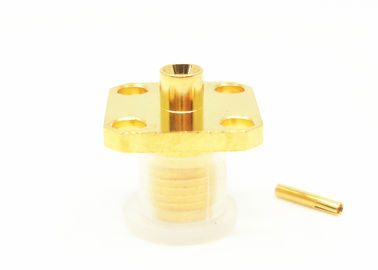

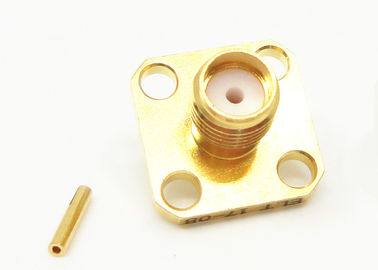

Больше фотографий:
Каталог продукции:
| РЧ-адаптер |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| MCX/MMCX RF соединитель |
| BNC RF соединитель Миллиметровые волновые соединители ((2.4 мм, 2.92 мм) |
| Сборки радиочастотных кабелей |
| Водопровод к коаксиальному адаптеру |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
Примечание:
У нас более 10 000 видовСоединитель SMA, если вы не нашли используемый коннектор, пожалуйста, свяжитесь с нами с вашими данными.
