Mini SMA Beryllium Copper SSMA Male RF Connector для кабеля SFF-50-1
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Product name: | SSMA Male Connector | Material: | Sn-P Bronze |
|---|---|---|---|
| Type: | Straight | Gender: | Male |
| Palting: | Gold plated | Durability (matings): | 500cycles |
| Weight: | About 80~150g | ||
| Выделить: | соединитель рф шума 7 16,соединитель задобренный шумом |
||

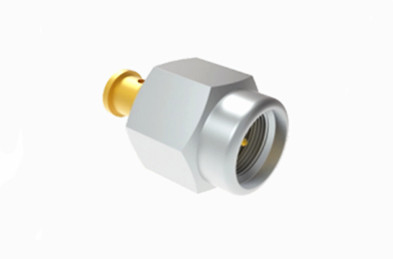

Mini SMA Beryllium Copper SSMA Male RF Connector для кабеля SFF-50-1
Коаксиальный RF-коннектор серии SSMA имеет еще более оптимизированный дизайн, чем его аналог SMA, который славится своим компактным размером, широким диапазоном частот и повышенной надежностью.Этот сорт соединителя широко используется в различных секторах, включая авиационные, аэрокосмические и микроволновые технологии связи.

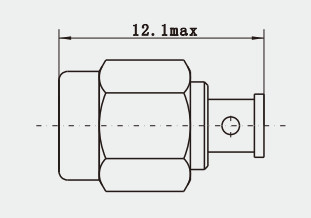

Рисунок изделия Mini SMA Beryllium Copper SSMA Male RF Connector для кабеля SFF-50-1:
Электрические характеристики
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электронные и материальные характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 18 ГГц | |
| Номинальное напряжение | 250 VRMS (максимальный уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 750 VRMS (максимальный уровень моря) | |
| VSWR | ≤ 1.3 | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центральный дирижер | Мужчина | Sn-P Бронзовый покрытый золотом |
| Женщина | Медь бериллиевая, позолоченная | |
| Корушки и другие металлические части | Медь Бериллиевая медь Золотовалочная | |
| Нержавеющая сталь, пассивированная | ||
| Изолятор | ПТФЕ | |
| Кольцо печати | Кремниевая резина | |
| Короткий момент спаривания | 00,5-0,7 Н.м. | |
Характеристики продукта:
1Миниатюризованный размер: SSMA-коннекторы более компактны, чем стандартные SMA-коннекторы, что делает их подходящими для приложений, где пространство является премиальным.
2Широкий диапазон частот: SSMA-коннекторы могут обрабатывать широкий диапазон частот, обычно поддерживая сигналы до 18 ГГц или даже выше.
3. Типы пола: Как и другие коаксиальные соединители, соединители SSMA имеют мужской (плюг) и женский (рецептакл) типы.
4Устойчивое соединение: они включают такие механизмы, как нитевые соединения или подталкивающие фитинги для обеспечения прочного и повторяемого соединения.
Применение:
1Спутниковые связи: используются на наземных станциях для спутниковой подключения и спутниковой связи, соединяя спутниковое оборудование связи с антенными системами.
2Испытательное оборудование: в радиочастотном и микроволновом испытательном оборудовании для передачи высокочастотных сигналов используются соединители SSMA для обеспечения точности и повторяемости измерений.
3Научные исследования: в научных экспериментах и исследовательском оборудовании, особенно в приложениях, требующих точной передачи высокочастотных сигналов.
4Автомобильная промышленность: по мере того как электроника автомобилей становится все более сложной, возникает растущий спрос на высокопроизводительные разъемы,и SSMA соединители могут использоваться в некоторых автомобильных радиолокационных и навигационных системах.
Примечание:
Мы можем поставлять более 100000 типов RF Коннекторы, если это не соответствует вашему запросу, пожалуйста, свяжитесь с нами.
