Мед Золотопокрытые SMA женские RF фланцевые монтажные микрополосы
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | SMA RF соединитель | Покрытие: | Позолота |
|---|---|---|---|
| Импеданс: | 50Ω | Прочность: | 500 циклов |
| Приложение: | RF, Satcom /antenna/Audio | Материал: | латунь |
| сертификат: | ISO-9001-2015 | Тип: | SMA |
| Выделить: | Мужчина IEC 60169-15 SMA к соединительной муфте с внутренней резьбой SMA,Мужчина RF SMA к соединительной муфте с внутренней резьбой SMA,Мужчина IEC 60169-15 rf к соединительной муфте с внутренней резьбой |
||
Латунный позолоченный SMA-разъем RF, гнездо, с микрополосковым креплением и фланцем
Высокопроизводительные SMA RF разъемы:
Коаксиальный разъем SMA RF - это компактный высокочастотный коаксиальный разъем, разработанный в соответствии со стандартом MIL-C-39012. Он обладает рядом преимуществ, включая небольшой размер, широкий диапазон частот, превосходные механические и электрические характеристики и высокую надежность. Таким образом, это наиболее часто используемый коаксиальный разъем RF. Его широкое применение можно найти в микроволновой связи, измерительном оборудовании СВЧ и других смежных областях. Линейка высокопроизводительных разъемов, разработанная нашей компанией, может поддерживать частоты до 20 ГГц.
Наши преимущества:
- 20-летний опыт работы с RF и СВЧ компонентами
- Квалифицированный поставщик компонентов в Китае
- Богатый опыт сотрудничества с национальными высокотехнологичными проектами
- Высокопроизводительные и коммерческие компоненты на выбор
- Строгий контроль качества (отчет QA), ISO9001, ROHS, CE, UL
- Площадь завода 35 000 кв. м с почти 1000 опытными сотрудниками
- 500+ национальных патентов с 15 производственными линиями
- Годовой объем производства свыше 300 миллионов долларов США
- 50+ серий продуктов с 100 000 типов
- Короткие сроки поставки и конкурентоспособная цена
- Заказы на заказ (ODM) приветствуются
Применимый стандарт:
MIL-C-39012
IEC 60169-15

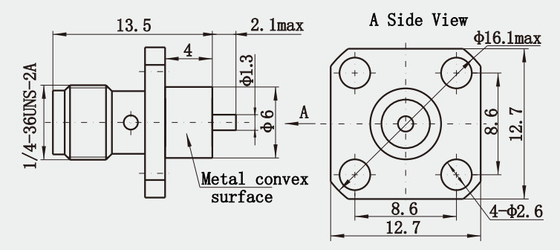

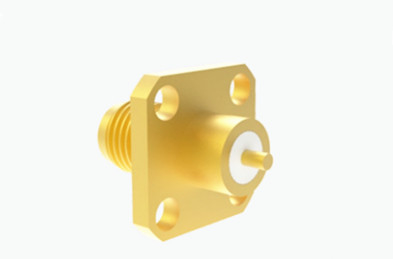

Отображение продукта:
Электрические характеристики:
Примечание: частота модели основана на данных, указанных в спецификации продукта.
| Импеданс | 50 Ом | |
| Диапазон частот | DC~18 ГГц | |
| Номинальное напряжение | 335 В RMS* | |
| Диэлектрическая прочность | 1000 В RMS* | |
| Сопротивление изоляции | ≥5000 МОм | |
| Сопротивление центрального контакта | Центральный проводник | ≤3,0 мОм |
| Внешний проводник | ≤2,0 мОм | |
| КСВН | ≤1,3 | |
Материал и механические характеристики:
| Центральный проводник | Штекер | Медный сплав Позолоченный | ||||
| Гнездо | Бериллиевая бронза Позолоченный | |||||
| Эластичный контакт | Бериллиевая бронза Никелированный | |||||
| Корпус и другие металлические детали | Медный сплав Позолоченный | |||||
| Нержавеющая пассивация | ||||||
| Обжимная втулка | Медный сплав Никелированный | |||||
| Долговечность | 500 циклов | |||||
| Уплотнительное кольцо | Силиконовая резина | |||||
| Изоляторы | PTFE | |||||
Применения:
1. Микроволновая связь: В системах беспроводной связи, включая базовые станции, антенные системы и другое сопутствующее оборудование, разъемы SMA используются для соединения различных компонентов в сигнальном тракте.
2. Измерительное и испытательное оборудование: Прецизионное микроволновое испытательное оборудование и анализаторы цепей часто используют разъемы SMA в качестве интерфейсов ввода и вывода сигнала для обеспечения точных измерений.
3. Спутниковая связь: В системах восходящей и нисходящей связи со спутниками разъемы SMA используются для подключения передающего и принимающего оборудования наземных станций.
4. Научные эксперименты: В научных исследованиях, особенно в экспериментах, связанных с радиочастотными сигналами, разъемы SMA обычно используются для построения соединений между экспериментальными установками и приборами.
Сопутствующие товары:
SMA Герметичные микрополосковые KFD (гнездо, фланец) разъемы
| Номер модели | Примечание |
| SSMA-KFD | Герметичный |
ПРИМЕЧАНИЕ:
У нас более 10 000 типовSMA разъемов, если разъем, который вы используете, не найден, пожалуйста, свяжитесь с нами, предоставив свои данные.
