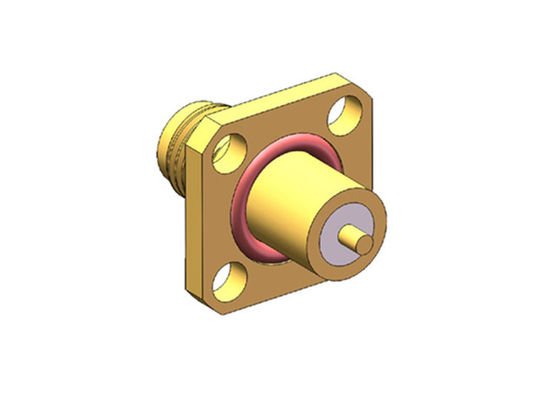

Герметичного ВЧ разъема SMA типа, гнездового, с микрополосковой линией для автомобильных антенн
SMA - это тип коаксиальных ВЧ разъемов, широко применяемых, с резьбовым соединением небольшого размера. Характеристическое сопротивление составляет 50 Ом. Характеристики разъемов: широкий диапазон частот, отличные характеристики, высокая надежность. Они используются для подключения к ВЧ кабелю или микрополосковой линии в ВЧ цепях систем WLAN, управляемых программой, микроволнового оборудования и систем цифровой связи. Частота может достигать 18 ГГц при использовании полужесткого или полугибкого кабеля.
Спецификация для Герметичного ВЧ разъема SMA типа, гнездового, с микрополосковой линией для автомобильных антенн(мм)
| Интерфейс в соответствии с | IEC60169-15 |
| Сопротивление | 50Ω |
| Диапазон частот | от постоянного тока до 18 ГГц |
| Вносимые потери | ≤0,30 дБ |
| КСВН | ≤1,2 (от постоянного тока до 6 ГГц) |
| Сопротивление изоляции | ≥5000MΩ |
| Сопротивление центрального контакта | ≤3mΩ |
| Сопротивление внешнего контакта | ≤2mΩ |
| Циклы сочленения | ≥500 |
| Диапазон температур | -65-+165℃ |
|
Диэлектрик изоляции |
PTFE |
Детальный чертеж Герметичного ВЧ разъема SMA типа, гнездового, с микрополосковой линией для автомобильных антенн(мм)
| Номер модели | L | L1 | L2 | D | D1 | D2 | Описание |
| SMA(M)-KFD14 | 6 | 1,8 | 15(+0,15;-0,05) | 0,6 | 6 | 2,6 | Герметичный SMA гнездовой 2-отверстие фланцевый ВЧ разъем |
| SMA(M)-KFD15 | 8 | 3 | 17,5(+0,10;-0,05) | 0,7 | 5 | 2,6 | |
| SMA-KFD19 | 4 | 2 | 13,5(+0,15;-0,05) | 1,3 | 6 | 2,6 | SMA гнездовой 2-отверстие фланцевый ВЧ разъем |
Также имеются другие ВЧ разъемы SMA (мм):
1.
| Номер модели | L | L1 | Описание |
| SMA-KFD553 | 1,5 | 4 | SMA гнездовой 4-отверстие фланцевый разъем |
| SMA-KFD666 | 5,4 | 6,9 | |
| SMA-KFD850 | 6 | 8,5 |
2.
| Номер модели | L | L1 | D | D1 | D2 | Описание |
| SMA-KFD1308 | 11,7 | 13,7 | 2,6 | 1,3 | 4,1 | SMA гнездовой 4-отверстие фланцевый ВЧ разъем |
| SMA-KFD1318 | 7 | 17 | 2,6 | 1,3 | 4,1 | |
| SMA-KFD1367 | 5 | 11 | 2,6 | 1,3 | 4,1 | |
| SMA-KFD1393 | 8,4 | 9,4 | 2,6 | 1,3 | 4,1 | |
| SMA(S)-KFD1414 | 23,9 | 27 | 2,6 | 1,3 | 4,1 | Водонепроницаемый SMA гнездовой 4-отверстие фланцевый ВЧ разъем |
3.
| Номер модели | L | L1 | D | D1 | Описание |
| SMA-KFD90 | 3,2 | 2,5 |
0,65 плоский
|
6 | SMA гнездовой 4-отверстие фланцевый ВЧ разъем |
| SMA-KFD126 | 4 | 2,5 |
0,65 плоский
|
6 | |
| SMA-KFD129 | 4 | 2 |
0,65 плоский
|
6 | |
| SMA-KFD870 | 3 | 5 |
0,65 плоский
|
6 |
Применение для Герметичного ВЧ разъема SMA типа, гнездового, с микрополосковой линией для автомобильных антенн(мм)
- Беспроводная связь
- Антенны
- Широкополосная связь
- Измерительные приборы
- Фазированные антенные решетки
- Межсоединения плата-плата
ПРИМЕЧАНИЕ:
У нас более 10 000 типов ВЧ разъемов/адаптеров SMA, если используемый вами разъем не найден, свяжитесь с нами и предоставьте подробную информацию.
