50 Ом Золотопокрытый SMA 4 отверстия Фланцевая SMA Коннектор приемника
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Product name: | SMA RF Coaxial Connector | Plating: | Gold Plated |
|---|---|---|---|
| Gender: | Female | Impedance: | 50Ω |
| Durability: | 500 Cycles | Application: | Wireless and Satellite Communication |
| Frequency Range: | DC～18GHz | Type: | SMA |
| Выделить: | соединитель 50Ohm мини Sma,Золото покрыло мини соединитель Sma,соединитель штепсельной розетки 50Ohm SMA |
||

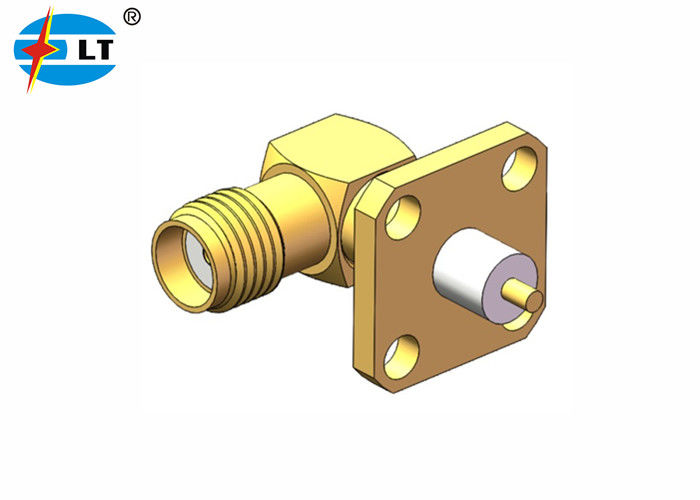

50 Ом позолоченный 4-х отверстиевый фланцевый SMA разъем
Серия SMA - это разновидность миниатюрного высокочастотного коаксиального ВЧ разъема, разработанного и произведенного в соответствии с MIL-C-39012. Обладая характеристиками малого объема, хорошей пропускной способности, превосходными электрическими характеристиками. SMA - наиболее широко используемые коаксиальные ВЧ разъемы в различных областях микроволновой связи и измерительных устройств. Высокопроизводительный разъем, разработанный нашей компанией, может достигать 20 ГГц.

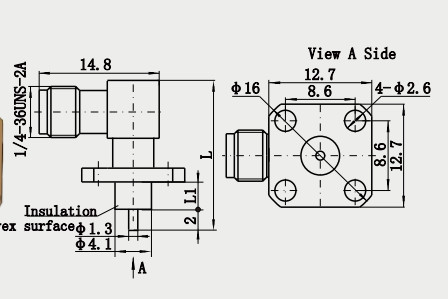

Размеры интерфейса:
Спецификация ВЧ разъемов SSMA:
Примечание: спецификация модели основана на данных, указанных в спецификации продукта.
| Электрические и материальные характеристики | ||||
| Импеданс | 50Ω | |||
| Диапазон частот | DC～18 ГГц | |||
| Номинальное напряжение | 335 В RMS (максимум на уровне моря) | |||
| Диэлектрическая прочность | 1000 В RMS (максимум на уровне моря) | |||
| Сопротивление изоляции | ≥5000MΩ | |||
| Центральный проводник | Штекер | Латунь позолоченная | ||
| Гнездо | Бериллиевая бронза позолоченная | |||
| Корпус и другие металлические детали |
|
|||
| Оболочка кабеля | Латунь никелированная | |||
| Изолятор | PTFE | |||
| Уплотнительное кольцо | Силиконовая резина | |||
| Долговечность | 500 циклов | |||
Преимущества:
√ Богатый выбор разъемов (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP и т. д.), более 500
опытных рабочих с более чем 10 производственными линиями
√ Специализируется на производстве ВЧ разъемов более 20 лет
√ Имеет большой и богатый опыт сотрудничества с поставками компонентов для национальных проектов
√ Собственный завод площадью 35 000㎡
√ Замена Lemo, Molex, YEONHO, Tyco, AMP, KET, JWT, JMT, Cvilux, GTK и т. д. с короткой доставкой
√ Конкурентоспособная цена
√ Строгий контроль качества (отчет QA), прошел ISO9001, ROHS, CE
√ Среднемесячный оборот составляет 10 миллионов
√ Индивидуальные (ODM) заказы приветствуются
√ Мы стремимся предоставлять клиентам высококачественную продукцию
Особенности:
1. ВЧ разъем SMA отличается высоким качеством и быстрым соединением путем простого вкручивания двух разъемов друг в друга, без пайки или обжима
2. Электрические разъемы SMA широко используются для микроволновых печей, антенн и измерительных приборов и т. д.
3. ВЧ разъемы SMA доступны в вариантах быстрого соединения, нажимного или стандартного интерфейса, прямых, 90 градусов, а также в конфигурациях перегородки или 4-х отверстий
4. ВЧ разъем SMA - это резьбовые коаксиальные ВЧ разъемы с миниатюрным размером, вибростойкостью и широким диапазоном частот до 18 ГГц (Наши ВЧ разъемы SMA могут быть 20 ГГц)
Больше изображений
50 Ом позолоченный 4-х отверстиевый фланцевый SMA разъем:
Каталог продукции:
| ВЧ адаптер |
| ВЧ разъем SMA/SSMA |
| ВЧ разъем SMP/SSMP |
| ВЧ разъем TNC |
| ВЧ разъем типа N |
| ВЧ разъем MCX/MMCX |
| ВЧ разъем BNC Миллиметровые волновые разъемы (2,4 мм, 2,92 мм) |
| Кабельные сборки ВЧ |
| Переходник волновод-коаксиал |
| Герметичные соединения стекло-металл |
| Разъем серии J30J |
| Микроволновые вращающиеся соединения |
ПРИМЕЧАНИЕ:
У нас более 10 000 типов разъемов SMA, если разъем, который вы используете, не найден, свяжитесь с нами и сообщите свои данные.
