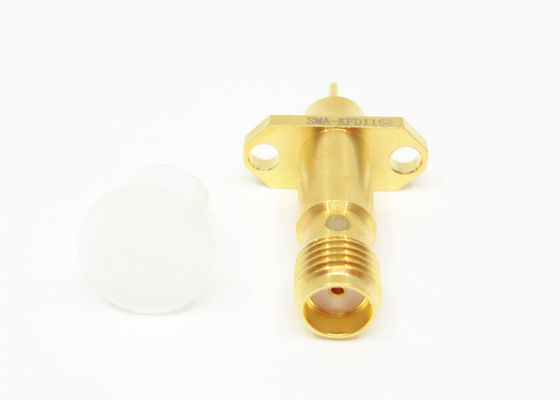

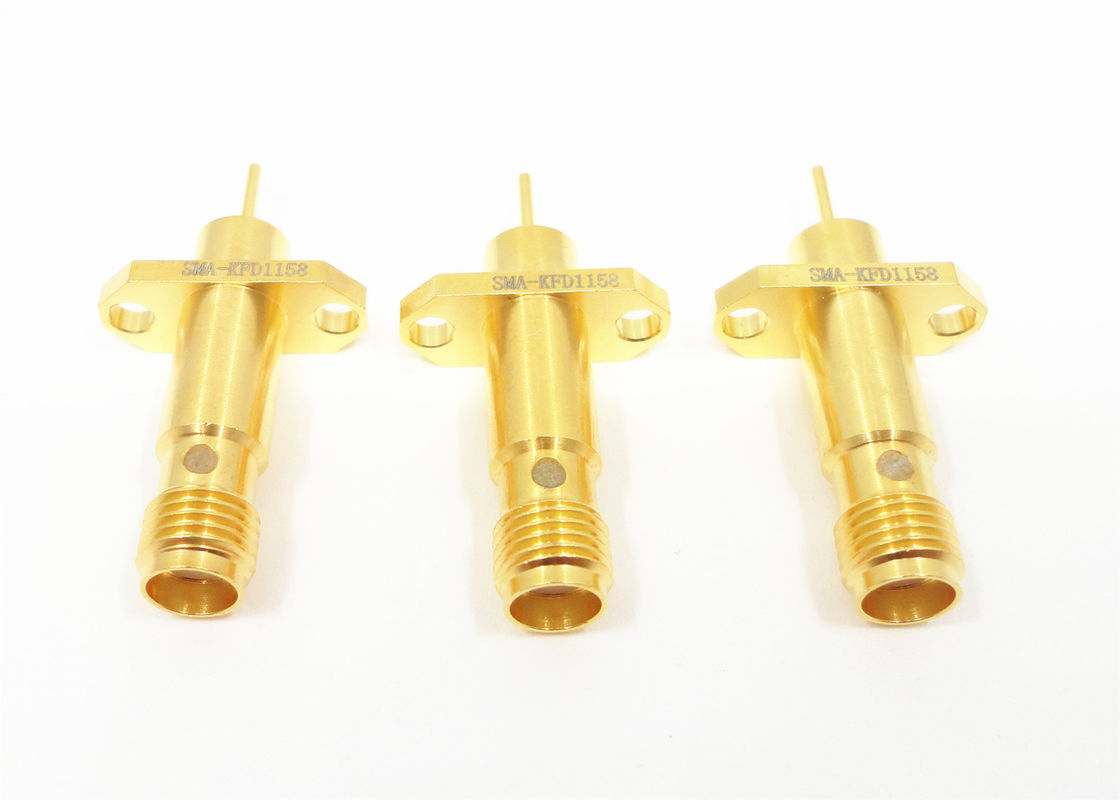

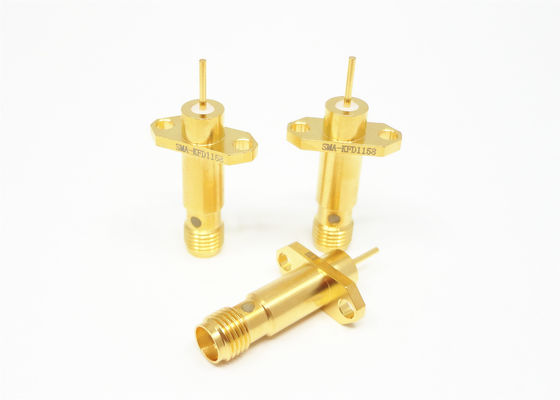

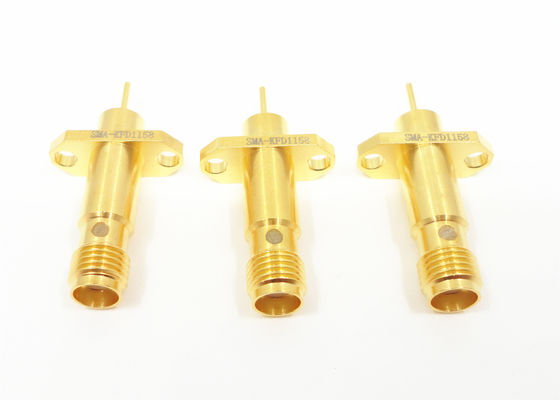

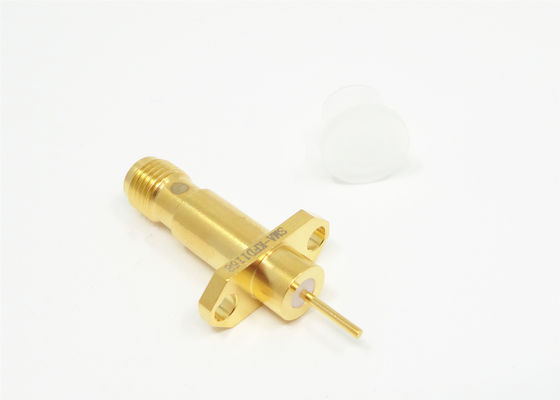

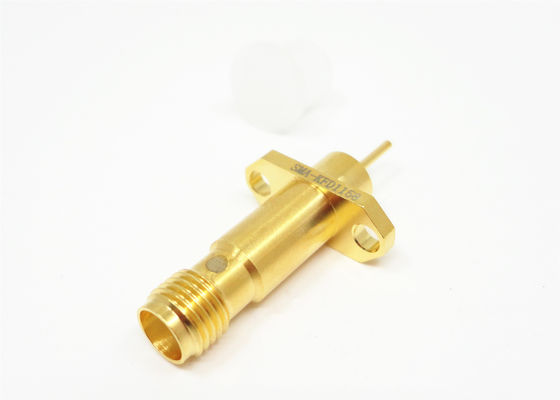

SMA женский 2 отверстия фланцевая монтаж с длинным микрополоса подключатель
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Покрытие: | Позолоченный | Импеданс: | 50 Ом |
|---|---|---|---|
| Частота: | DC ~ 18 ГГц | Продолжительность жизни: | 500 циклов |
| Тело: | Латунь | Номинальное напряжение: | 335ВСр.кв. |
| DWV: | 1000Vrms | Изоляторы: | ПТФЭ |
| Выделить: | 2 соединитель отверстия SMA RF,Соединитель держателя SMA RF фланца,Контактный разъем микрополосковой линии держателя фланца |
||
Настраиваемый размер SMA женский 2-створчатый фланцевый монтаж с длинным соединителем микроприцепов
Ниже приведены общие спецификации для всех соединителей SMA. Специальные спецификации для VSWR, потерь вставки,и RF утечки для каждого соединителя доступны из нашего завода по запросу.
Коннекторы SMAЭто небольшой высокочастотный радиочастотный коаксиальный разъем, разработанный в соответствии с MIL-C-39012.высокая надежностьЭто наиболее широко используемый радиочастотный коаксиальный разъем.Эта серия высокопроизводительных разъемов, разработанная нашей компанией, может достигать частоты до 20 ГГц..
Ключевые особенности:
- Высокопрочные конструкции для суровых условий
- Механизм натяжного сцепления обеспечивает надежность для прочных конструкций
- Идеально подходит для высокочастотных приложений
- Очертание:
Спецификации соединителей SMA Rf:
| Электронные и материальные характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 18 ГГц | |
| Номинальное напряжение | 335VRMS (максимальный уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1000VRMS (максимальный уровень моря) | |
| VSWR | ≤ 1.3 | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центральный дирижер | Мужчина | Медь позолоченная |
| Женщина | Бериллий бронзапокрытые золотом | |
| Корушки и другие металлические части | Медь позолоченная | |
| Нержавеющая сталь, пассивированная | ||
| Оболочка кабеля | Никельное латунье | |
| Изолятор | ПТФЕ | |
| Кольцо печати | Кремниевая резина | |
| Короткий момент спаривания | 00,79 -1,13 Н.м. | |
Применение:
- Гражданская и военная авиация
- Микроволновые системы Телекоммуникации
- Военное оборудование, космос
- Решения 5G
- Системы измерений
- Системы антенн мобильных телефонов
Каталог продукции:
1РЧ-коннекторы, адаптеры (DC до 110 ГГц)
2. Радиочастотные и волноводящие кабельные сборы
3. Волновод к коаксиальным адаптерам
4. Интегрированные (RF & DC) соединители
5. Микро прямоугольный соединитель ((J30J, Micro D-sub))
6. Стекло-металл герметические уплотнения, заголовки, питание (RF & DC)
7. Микроволновые вращающиеся соединения
8. Радиочастотные нагрузки, окончания (TNC, SMA, SSMA, SMP, SSMP, N, K2.92mm)
9Продукция ODM
Соответствующий продукт
1.
| Номер модели | Л | L1 | L2 | L3 | L4 | L5 | D | Примечание |
| SMA-KHD2 | 4 | 4.1 | 1.5 | 6.1 | 6.1 | 4.5 | 1.3 | Женский RF-коннектор SMA для ПКБ |
| SMA-KHD3 | 4 | 4 | 2.2 | 6.7 | 6.7 | 4.7 | 0.8 | |
| SMA-KHD5 | 4.5 | 4.6 | 1.6 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD12 | 4 | 2.5 | 2.5 | 6.7 | 6.7 | 4.7 | 1.3 | |
| SMA-KHD16 | 4.8 | 4.8 | 1.6 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD100 | 4 | 4 | 2 | 6.7 | 6.7 | 4.7 | 0.8 | |
| SMA-KHD102 | 4.7 | 4.6 | 1.1 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD104 | 4.5 | 1.2 | 1 | 8 | 8 | 6 | 0.8 |
2.
| Номер модели | Л | D | D1 | Описание |
| SMA-KHD9 | 2 | 1.3 | 1.4 | Женский RF-коннектор SMA для ПКБ |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
3.
| Номер модели | Л | L1 | L2 | L3 | L4 | L5 | L6 | D | Описание |
|
SMA-KHD19
|
4 | 13.5 | 2 | 1 | 6.1 | 6.1 | 4.5 |
0.5х0.2
|
Женский RF-коннектор SMA для ПКБ |
|
SMA-KHD101
|
4.2 | 14.2 | 4.7 | 1.8 | 8 | 9.5 | 7.5 |
Φ0.4
|
|
|
SMA-KHD108
|
4 | 13.5 | 2 | 0.7 | 6.1 | 6.1 | 4.5 |
0.5х0.2
|
|
|
SMA-KHD125
|
4 | 13.5 | 2 | 0.5 | 6.5 | 6.5 | 4.5 |
0.5х0.2
|
|
|
SMA-KHD135
|
3.9 | 13.5 | 2 | 1 | 6.1 | 6.1 | 4.5 | Φ0.4 | |
|
SMA-KHD151
|
3.9 | 13.5 | 2 | 1.6 | 6.1 | 6.1 | 4.5 | Φ0.4 |
Примечание:
У нас более 10 000 видовСоединитель SMA, если вы не нашли используемый коннектор, пожалуйста, свяжитесь с нами с вашими данными.
