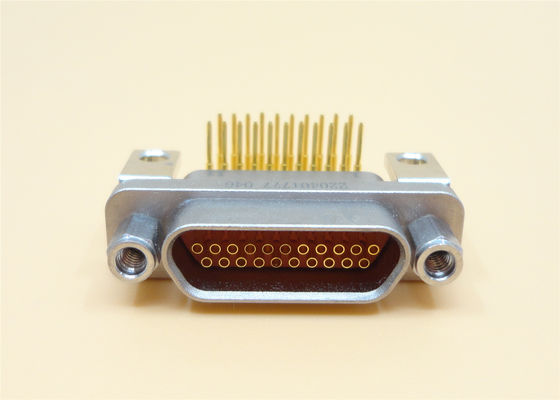

Разъем серии Right Angle J30J Micro-D / D-Subminiature 21 контактов
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Выходить из оболочки: | Алюминиевый сплав | Контактный пин: | 21 |
|---|---|---|---|
| Материал: | Металл | Расстояние между контактами: | 1.27mm |
| Секция: | 00,1-0,15 мм2 | Стандартный: | MIL-DTL-83513 |
| Контактный тип: | микроплин, позолоченный | Название продукта: | J30J, Mirco-D, D-sub, MDM |
| Тип: | Правый угол | ceritification: | ROHS ISO-9001-2015 |
| Выделить: | Микро--D соединитель серии J30J,21 соединитель штырей MDM,Соединитель d Subminature MDM |
||

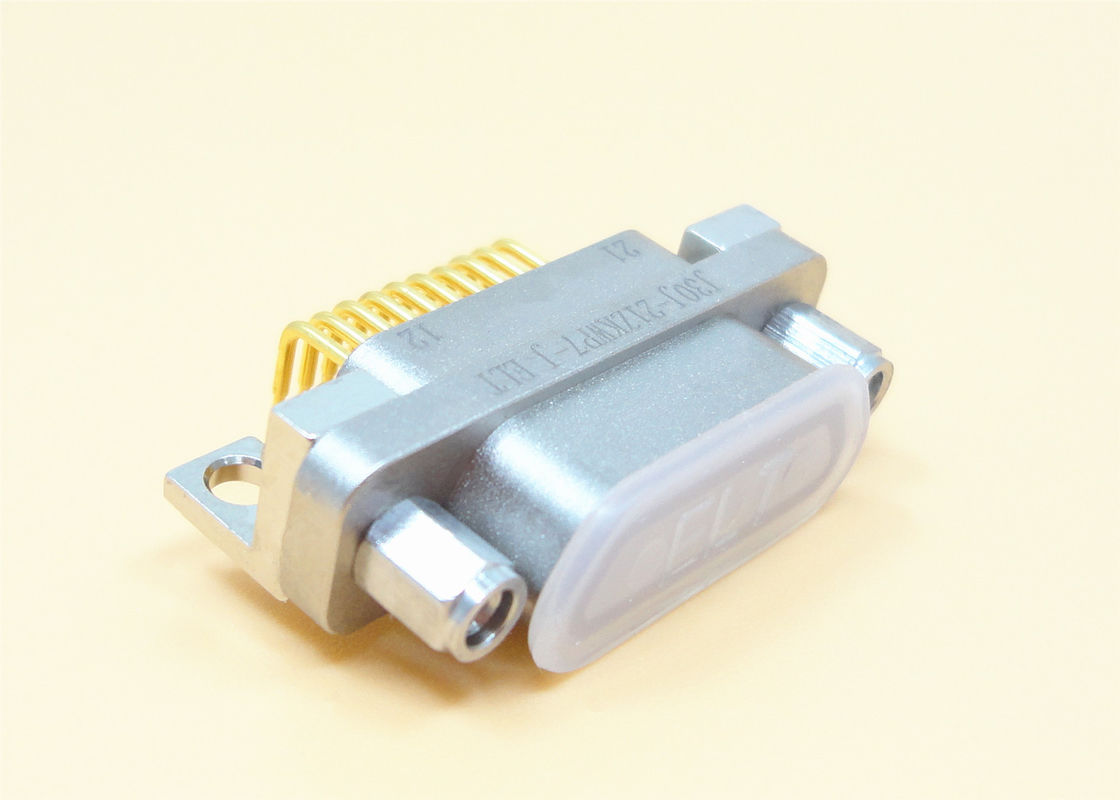

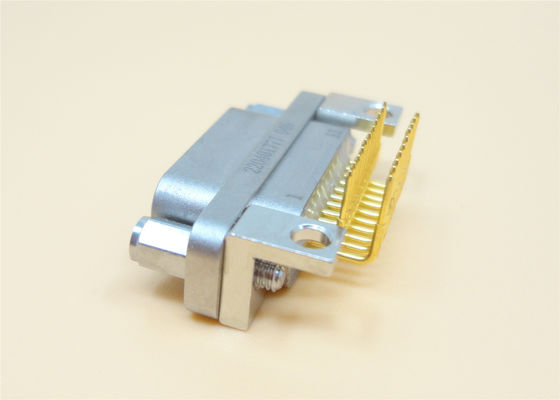

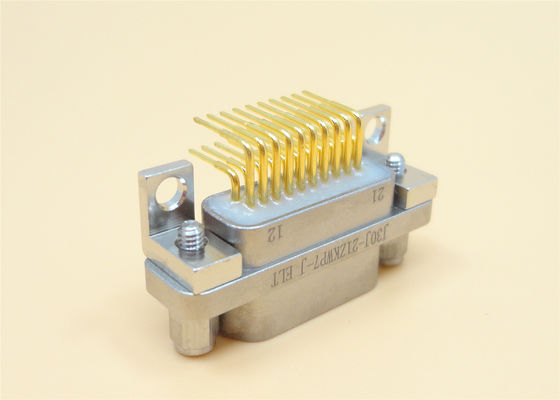

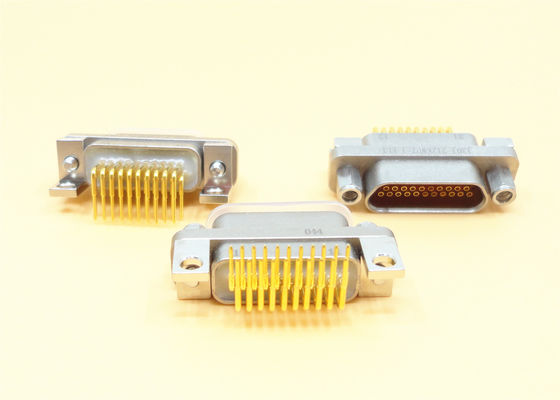

Прямоугольный микро-D разъем J30J с 21 контактом MDM для печатной платы
Прямоугольный микро-D разъем J30J является эквивалентом американских продуктов серии MDM. Корпус изготовлен из алюминиевого сплава, а шаг контактов составляет 1,27 мм. Этот разъем J30J подходит для жил провода с поперечным сечением 0,1-0,15 мм². Производительность этого продукта соответствует GJB2446A (Общая спецификация прямоугольного электрического разъема с микрополяризованным корпусом), что эквивалентно MIL-DTL-83513, и делится на обычный (корпус) и улучшенный (корпус). Он обладает характеристиками небольшого монтажного пространства, легкого веса, надежного соединения, хорошего электромагнитного экранирования и сейсмостойкости и широко используется в электронном оборудовании и приборах с небольшими требованиями к пространству.
Общие разъемы включают 6 подсерий: разъем с обжимным контактом, разъем с контактной сваркой, разъем PCB n-в-линию, разъем PCB n-j в линию, разъем PCB w под прямым углом и разъем PCB W-J под прямым углом.
| Расположение контактов (Вид на контактную вставку) |
Спецификация:
| Номинальный ток | 3A |
| Номинальное напряжение | 300 В |
| Сопротивление изоляции | ≥ 5000 MΩ |
| Долговечность | 500 циклов |
| Диэлектрическая прочность | 800 |
| Температура окружающей среды | -55℃ ~ + 125℃ |
| Относительная влажность | до 95% при +40℃ |
| Вибрация | 10 Гц ~ 2000 Гц 196 м/с² |
| Общее ускорение RMS | 23,1G |
| Удар | 735 м/с² |
| Внешние размерыЧертеж |
| Номер модели | A | B |
| J30J-9ZKW-J | 19,6 | 14,35 |
| J30J-15ZKW-J | 23,5 | 18,2 |
| J30J-21ZKW-J | 27,4 | 22 |
| J30J-35ZKW-J | 29,8 | 24,5 |
| J30J-31ZKW-J | 33,6 | 28,3 |
| J30J-37ZKW-J | 37,4 | 32,2 |
Особенности:
*Стандарт: эквивалент mil-dtl-83513
*Продукты ядерной серии 9, 15, 21, 25, 31, 37
*Режим подключения к печатной плате - прямой угол контакта, сетка 1,27 × 2,54 (ряд × линия)
*Торсионная игла
*Применимое поперечное сечение кабеля составляет 0,1~0,15 мм2
*Поперечное сечение кабеля составляет 0,07 мм2
*Варианты 1, 2, 3, 4-ряда
*Соединение высокой плотности
*Доступны прямые и угловые модели
*Низкое контактное сопротивление, высокая токовая нагрузка и высокая диэлектрическая прочность.
*Разъемы и кабельные сборки, разработанные по индивидуальному заказу.
*Выбор прямой и угловой модели
*Экономия пространства и веса.
Типы:
- Серия J30J
- Серия J30JM (герметичная)
- Серия J30 (пластик)
- Серия J50J
- Серия J55A
- Серия J55AM (герметичная)
- Серия J56J
- Серия J30J
- Серия J30JM (герметичная)
- Серия J30 (пластик)
- Серия J50J
- Серия J55A
- Серия J55AM (герметичная)
- Серия J56J
Применения:
- Авионика, радары
- Ракетные и навигационные системы
- Бортовое оборудование
- Телекоммуникационные системы
- Авионика, радары
- Ракетные и навигационные системы
- Бортовое оборудование
- Телекоммуникационные системы
- Научно-исследовательские центры
- Военные
- GPS
- БПЛА
- Cвязь
- Сатком
- Навигационные системы- Научно-исследовательские центры
- Медицинское применение
- Поверхностный монтаж (SMT) плата к кабелю
