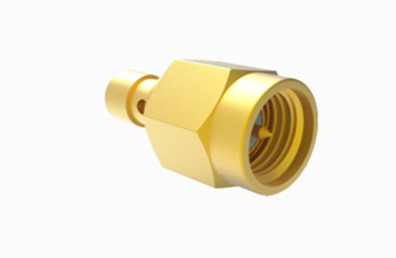

SMA мужской латунный позолоченный радиочастотный разъем для кабеля SFF-50-1.5-1/RG316
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Предмет: | SMA RF соединитель | Покрытие: | Позолота |
|---|---|---|---|
| Пол соединителя: | Мужчина | Импеданс: | 50Ω |
| Частота: | DC ~ 18 ГГц | Продолжительность: | 500 циклов |
| Тело: | латунь | Тип: | SMA |
| Выделить: | Мужской соединитель SMA RF,Медный SMA RF соединитель,Позолоченный SMA RF соединитель |
||
SMA штекерный латунный позолоченный RF разъем для SFF-50-1.5-1 /RG316 Кабель
Коаксиальный RF разъем SMA - это компактный высокочастотный коаксиальный разъем, разработанный в соответствии с MIL-C-39012. Он обладает рядом преимуществ, включая небольшой размер, широкий диапазон частот, исключительные механические и электрические характеристики и высокую надежность. Этот тип разъема наиболее часто используется в коаксиальных радиочастотных приложениях. Он широко используется в различных областях, таких как микроволновая связь и аппаратура для микроволновых измерений. Разъемы превосходного качества нашей компании в этой серии разработаны для поддержки частот до 20 ГГц.
Спецификация:
Примечание: конкретные данные модели основаны на данных, указанных в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50 Ом | |
| Диапазон частот | DC~18 ГГц | |
| Номинальное напряжение | 335 В RMS (максимум на уровне моря) | |
| Диэлектрическая прочность | 1000 В RMS (максимум на уровне моря) | |
| Сопротивление изоляции | ≥5000 МОм | |
| Контактное сопротивление | Внешний проводник | ≤2 мΩ |
| Центральный проводник | ≤3 мΩ | |
Характеристики:
1. Стандартизация и совместимость: разъемы SMA соответствуют стандартным размерам и электрическим спецификациям, обеспечивая совместимость с широким спектром RF-компонентов и устройств.
2. Устойчивость к воздействиям окружающей среды: некоторые версии разъемов SMA разработаны для работы в суровых условиях окружающей среды, являясь водонепроницаемыми, пыленепроницаемыми или коррозионностойкими.
3. Широкий спектр применения: благодаря своим эксплуатационным характеристикам разъемы SMA широко используются в беспроводной связи, секторах тестирования и измерений.
Применение:
Разъем SMA - это широко используемый коаксиальный разъем в RF и микроволновой промышленности, известный своим компактным дизайном, широким диапазоном частот, отличными механическими и электрическими характеристиками и высокой надежностью. Эти характеристики делают разъемы SMA применимыми в таких областях, как микроволновая связь, измерительное и испытательное оборудование, спутниковая связь и научные эксперименты.Другие продукты:1.SMA угловой гнездовой фланцевый коаксиальный RF разъем
Модель №
LL1
| L2 | D | D1 | Примечание | 7 |
| 1.3 | Модель № | Модель № | Каталог продукции: | |
| 1.3 | Модель № | Модель № | Каталог продукции: | 2 |
| 0.6 | 1 | 15 | 3 | |
| 1.3 | SMA-KWFD147 | Модель № | Каталог продукции: | |
| 1.3 | 1 | 1 | Каталог продукции: | |
| 0.4 | Модель № | 3 | 3 | |
| 1 | Модель № | Модель № | 0 |
L1
| L2 | D | D1 | D2 | Примечание | SMA-KFD217A | 4 | 7 |
| 6 | 1 | 4.1 | 2.2 | Каталог продукции: | RF адаптер | 5 | |
| 5.7 | 3.3 | 0 | 2.6 | Каталог продукции: | 3.3 | Волноводный коаксиальный адаптер | |
| 5.7 | 1 | 4.1 | 2.6 | 0 | RF адаптер | Волноводный коаксиальный адаптер | |
| 5.7 | 3.3 | 0 | 2.6 | SMA-KFD1401 | 3.3 | 5 | |
| 5.7 | 1.3 | 4.1 | 2.6 | Каталог продукции: | RF адаптер | Волноводный коаксиальный адаптер |
Герметичные соединения стекло-металл
| Разъем серии J30J |
| Микроволновые вращающиеся соединения |
| RF кабельные сборки |
| Разъем SMA/SSMA RF |
| Разъем SMP/SSMP RF |
| Миллиметровые волновые разъемы (2,4 мм, 2,92 мм) |
| ПРИМЕЧАНИЕ: |
| У нас более 10 000 типов |
| разъемов SMA |
, если вы не нашли используемый вами разъем, свяжитесь с нами и предоставьте свои данные.
