Высокая надежность SSMA ((мини SMA) Женские прямоугольные разъединители переборки
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | SSMA RF соединитель | Импеданс: | 50Ω |
|---|---|---|---|
| Прочность: | 500 циклов | Материал: | СТРУБКА МЕДЯ |
| Приложение: | RF | Сопротивление изоляции: | ≥ 5000 МΩ |
| Изолирующая среда: | ПТФЕ | Половое положение: | Женщина |
| Выделить: | MF108A кабель RF вставка,SSMA мужской RF вставка из нержавеющей стали |
||
Высоконадежные SSMA (mini SMA) розетки с угловым креплением на перегородке
Коаксиальные ВЧ разъемы серии SSMA являются миниатюрными версиями разъемов SMA, характеризующимися компактным размером, широкой полосой частот и высокой надежностью. Они широко используются в различных отраслях, таких как авиация, аэрокосмическая промышленность и микроволновая связь.
Особенности:
1. Миниатюрный размер: разъемы SSMA меньше, чем их аналоги SMA, что делает их подходящими для применений, где пространство ограничено.
2. Широкая полоса частот: разъемы SSMA предназначены для работы в широком диапазоне частот, обычно поддерживая до 18 ГГц или даже выше.
3. Высокая надежность: эти разъемы разработаны для поддержания стабильных соединений в сложных условиях, включая высокие температуры и вибрацию.
4. Низкие потери на отражение: конструкция разъемов SSMA помогает минимизировать отражение сигнала, уменьшая потери и обеспечивая улучшенную производительность.
Спецификация ВЧ разъемов SSMA:
Примечание: Частота модели основана на данных, указанных в спецификации продукта.
| Электронные и материальные характеристики | ||
| Импеданс | 50 Ом | |
| Диапазон частот | DC～30 ГГц | |
| Номинальное напряжение | 250 В RMS (максимум на уровне моря) | |
| Диэлектрическая прочность | 750 В RMS (максимум на уровне моря) | |
| Сопротивление изоляции | ≥5000MΩ | |
| Центральный проводник | Штекер | Медный сплав с золотым покрытием |
| Розетка | Бериллиевая бронза с золотым покрытием | |
| Корпус и другие металлические детали | Медный сплав с золотым покрытием | |
| Обжимная втулка | Медный сплав с никелевым покрытием | |
| Изолятор | PTFE | |
| Уплотнительное кольцо | Силиконовая резина | |
| Долговечность | 500 циклов | |
Применение:
1. Беспроводная связь: в микроволновых линиях, системах связи точка-точка и антенных системах базовых станций сотовой связи разъемы SSMA используются для подключения ВЧ (радиочастотных) компонентов.
2. Аэрокосмическая промышленность: разъемы SSMA используются в различных системах связи и навигации в аэрокосмической промышленности благодаря своей высокой надежности и способности выдерживать экстремальные условия.
3. Испытательное оборудование: в ВЧ испытательном и измерительном оборудовании разъемы SSMA могут использоваться для подключения испытательных приборов к испытываемому оборудованию (EUT) или другим ВЧ компонентам.
Каталог продукции:
| ВЧ адаптер |
| ВЧ разъем SMA |
| ВЧ разъем SSMP |
| ВЧ разъем TNC |
| ВЧ разъем типа N |
| Разъем MCX/MMCX |
| Миллиметровые волновые разъемы (2,4 мм, 2,92 мм) |
| ВЧ кабельные сборки |
| Адаптер волновод-коаксиал |
| Герметичные соединения стекло-металл |
| Разъем серии J30J |
| Микроволновые вращающиеся соединения |

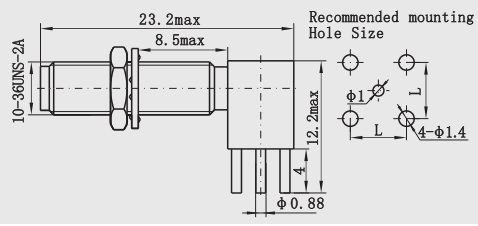

Габаритный чертеж: (Единица измерения: мм)
Сопутствующий товар
1. Мини SMA микрополосковый угловой разъем для печатной платы
| Модель № | Примечание |
| SSMA-KWHD41 |
2.SSMA розетка ВЧ микрополосковый разъем для печатной платы
| Модель № | Примечание |
| SSMA-KHD4 |
ПРИМЕЧАНИЕ:
У нас более 10 000 типов разъемов SMA, если вы не нашли нужный разъем, свяжитесь с нами и сообщите свои данные.
