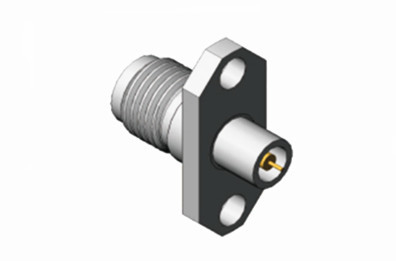

Материал из нержавеющей стали типа K 2.92 мм RF коксиальный соединитель

                         Материал из нержавеющей стали типа K (2.92 мм) RF коксиальный соединитель PCB

Коннектор типа K, также известный как 2.92 типа, является широко используемым миллиметровым волновым разъемом, который работает на частотах до 40 ГГц. Он может быть взаимозаменяем с серией SMA и 3.Продукция серии 5 и имеет воздушный интерфейсС его небольшими размерами, легким весом, высокой частотой использования и надежным соединением он широко используется в различных приложениях.

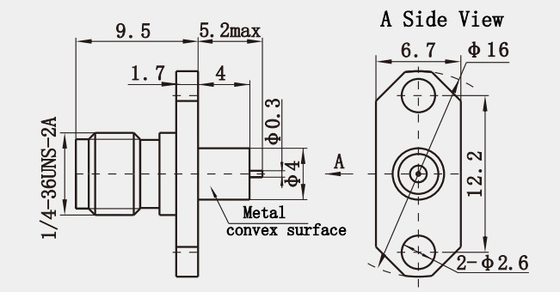

Контурный чертеж материала из нержавеющей стали типа K (2.92 мм) RF коксиальный соединитель PCB монтаж: ((мм)

Спецификация:

Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.

Другие 2,92 мм мужской женский радиочастотный разъем:

2.

3.

4.

Особенности:

1. Диэлектрик воздуха: В отличие от некоторых соединителей, которые используют твердые диэлектрические материалы, 2,92 мм соединитель обычно использует воздушный диэлектрик.Это минимизирует диэлектрические потери и улучшает целостность сигнала на высоких частотах.
2. Надежное соединение: Конструкция обеспечивает безопасное и надежное соединение, которое имеет важное значение для поддержания постоянной производительности в высокочастотных приложениях.обеспечивает стабильный контактный интерфейс даже при вибрационной нагрузке.
3. Совместимость: Хотя в первую очередь предназначен для своего уникального применения, 2,92мм разъем иногда может быть адаптирован для работы с другими типами разъемов, такими как SMA и 3,5мм,предлагает гибкость в интеграции системыОднако необходимо быть осторожным, так как несоответствующие соединители могут повлиять на показатели производительности.

Применение:

1. Минимальная деградация сигнала: Небольшие размеры и воздушный диэлектрик значительно уменьшают потерю и искажение сигнала, сохраняя целостность сигнала на более высоких частотах, где эти эффекты становятся более выраженными.
2. Эффективность использования пространства: компактный форм-фактор позволяет более близко размещать компоненты на печатных пластинках, что облегчает проектирование высокоинтегрированных электронных систем без ущерба для производительности.
3. Прочность и надежность: Бронзовая конструкция в сочетании с надежным механизмом соединения обеспечивает долгосрочную надежность даже в суровых условиях окружающей среды, распространенных в высокочастотных приложениях,такие как экстремальные температуры или механические напряжения.
4. Оптимизированный для миллиметрового спектра волн: специально разработанный для работы в миллиметровом диапазоне волн, 2.Характеристики 92-мм разъема отлично соответствуют требованиям современных систем связи и радиолокационных технологий, работающих на этих частотах..
