SSMP Женские K2.92мм Мужские RF Кабельные Сборки 500мм
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Покрытие: | Никель | Импеданс: | 50 Ом |
|---|---|---|---|
| Сертификат: | CE RoHS | Длина кабеля: | 500 мм |
| Диапазон частот: | 0,04–40 ГГц | Вносимая потеря: | ≤ 3,2 дБ |
| Сопротивление изоляции: | ≥5000 мОм | Фазовая когерентность: | ≤±9° |
| Выделить: | Кабельные сборки RF K2.92 мм Male,Кабельная сборка RF SSMP Female 500 мм,Кабельная сборка RF 500 мм |
||

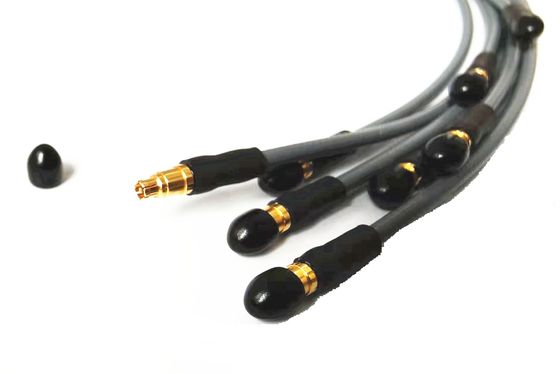

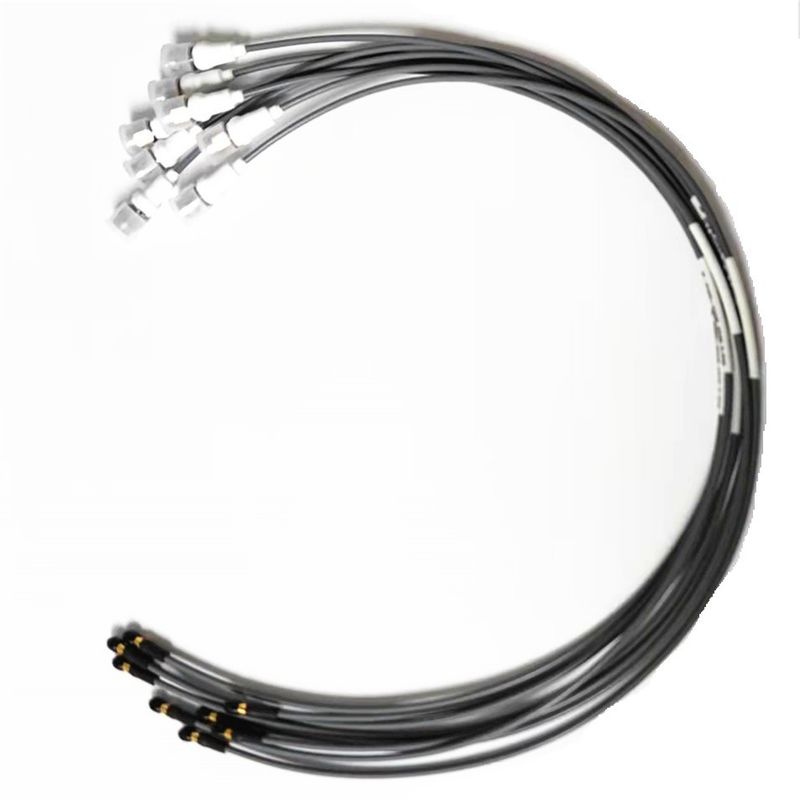

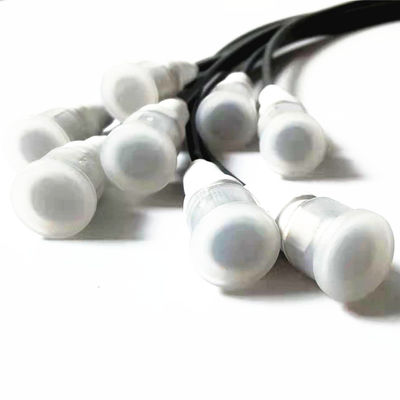

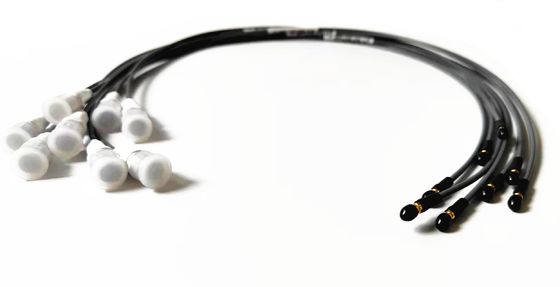

Кабельные сборки ВЧ-кабеля K2.92 Male to SSMP Female L=500 мм
Длина кабеля может быть настроена в соответствии с требованиями заказчика.
В дополнение к стандартному ассортименту, Elite Electronic также предлагает различные варианты индивидуальной настройки для этих межсоединительных продуктов, которые включают различные варианты разъемов, более высокое и низкое покрытие частот, расширенные экологические испытания и т. д. Наша команда преданных своему делу инженеров может помочь разработать правильное решение для ваших потребностей.
Спецификация:
| Электрические характеристики | |||
| Сопротивление | 50 Ом | ||
| Диапазон частот | Соединение с мягким кабелем от постоянного тока до 12,4 ГГц | ||
| Соединение с полужестким кабелем от постоянного тока до 18 ГГц | |||
| Номинальное напряжение | 335 В среднеквадр. | ||
| Диэлектрическое напряжение | 1000 В среднеквадр. | ||
| Сопротивление изоляции | ≥5000 МОм | ||
| Сопротивление центрального проводника | Центральный проводник | ≤3,0 мОм | |
| Внешний проводник | ≤2,0 мОм | ||
| КСВН | ≤1,3 | ||
| Материалы и механические характеристики | |||
| Центральный проводник | Папа | Латунь с золотым покрытием | |
| Мама | Бронза Sn-P с золотым покрытием | ||
| Упругий контакт | Бериллиевая бронза с никелевым покрытием | ||
| Оболочка и другие металлические детали | Латунь с никелевым покрытием | ||
| Нержавеющая пассивация | |||
| Обжимная гильза | Латунь с никелевым покрытием | ||
| Изоляторы | ПТФЭ | ||
| Уплотнительное кольцо | Силиконовый каучук | ||
| Долговечность | 500 циклов | ||
| Момент затяжки соединения | 0,79–1,13 Н·м | ||
Применение:
* Широкополосная связь
* Измерительное оборудование
* Антенны
* Телекоммуникации
* Аэрокосмическая промышленность
* Широкополосная связь
* Измерительное оборудование
* Антенны с фазированной решеткой
* Телекоммуникации
* Межсоединения плата-плата
Детали продукта:
Особенности
• от 0 до 26,5 ГГц
• Стандартные варианты материалов: латунь, немагнитная латунь и нержавеющая сталь
• Запатентованные высокочастотные разъемы с самофиксацией для торцевого монтажа
• Быстроразъемные штекеры и адаптеры
Возможности сборочного цеха:
* Автоматическая зачистка
* Автоматическая лазерная зачистка
* Пайка при контролируемой температуре
* Чистая комната
* Лазерная маркировка
Преимущества:
√ Богатый выбор разъемов (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP и т. д.), более 500
опытных рабочих на более чем 10 производственных линиях
√ Специализация на производстве ВЧ-разъемов более 16 лет
√ Имеем долгий и богатый опыт сотрудничества с поставщиками компонентов национальных проектов, таких как China ShenZhou 9
√ Собственный завод площадью 35 000 м²
√ Замена Lemo, Molex, YEONHO, Tyco, AMP, KET, JWT, JMT, Cvilux, GTK и т. д. с короткой доставкой
√ Конкурентоспособная цена
√ Строгий контроль качества (отчет QA), пройден ISO9001, ROHS, CE
√ Среднемесячный оборот составляет 10 миллионов
√ Заказы по индивидуальному дизайну (ODM) приветствуются
√ Мы стремимся предоставлять клиентам высококачественные продукты
Каталог продукции:
| ВЧ-адаптер |
| ВЧ-разъем SMA/SSMA |
| ВЧ-разъем SMP/SSMP |
| ВЧ-разъем TNC |
| ВЧ-разъем типа N |
| ВЧ-разъем MCX/MMCX |
| ВЧ-разъем BNC |
| Миллиметровые волновые разъемы (2,4 мм, 2,92 мм) |
| Кабельные сборки ВЧ-кабеля |
| Волноводно-коаксиальный адаптер |
| Герметичные стекло-металлические уплотнения |
| Разъем серии J30J |
Микроволновые поворотные соединения
ПРИМЕЧАНИЕ:
У нас более 10 000 типовразъемов SMP, если вы не нашли нужный разъем, пожалуйста, свяжитесь с нами с вашими подробными даннымиданными
