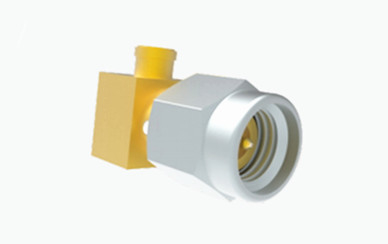

SMA мужской RF-коннектор с правом углом для 3# полутвердого/полугибкого кабеля
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Включатель SMA RA | ПЛАТИРОВАНИЕ: | Медь и нержавеющая сталь |
|---|---|---|---|
| Импеданс: | 50Ω | Сертификат: | ISO-9001-2015 |
| Прочность: | 500 циклов | Тело: | Прямой угол |
| Тип: | Кабельный соединитель | Тип кабеля: | 3# Полутвердые/полугибкие |
| Выделить: | соединитель рф шума 7 16,соединитель задобренный шумом |
||
SMA мужской RF-коннектор с правом углом для 3# полутвердого/полугибкого кабеля
Коаксиальный соединитель SMA RF является очень компактным и высокочастотным соединителем, который соответствует стандарту MIL-C-39012.которые включают небольшой форм-фактор, широкая пропускная способность, превосходные механические и электрические характеристики и высокий уровень надежности.Из-за его широкого использования в таких областях, как микроволновая связь и микроволновое измерительное оборудованиеНаша компания разработала линию высокопроизводительных соединителей, способных работать на частотах до 20 ГГц.
Спецификация:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 18 ГГц | |
| Номинальное напряжение | 335VRMS* | |
| Диэлектрики Напряжение-сопротивление | 1000VRMS* | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Центральный дирижер | ≤ 3,0 мΩ |
| Внешний проводник | ≤ 2,0 мΩ | |
| VSWR | ≤ 1.3 | |
| Материал и механические характеристики: | |||
| Центральный дирижер | Мужчина/запри | Медь | Покрыто золотом |
| Женщина/Подставка | Бериллий бронза | Покрыто золотом | |
| Устойчивый контакт | Бериллий бронза | Никельное покрытие | |
| Оружейная оболочка | Медь | Покрыто золотом | |
| Оружейная оболочка | Нержавеющая сталь | Пассивированные | |
| Изолятор | ПТФЕ | ||
| Печатный кольцо | Силиконовый каучук | ||
| Прочность | 500 циклов | ||
| Крутящий момент | 00,79 - 1,13 Н.м. | ||
| *Другие материалы и отделочные покрытия можно настроить | |||

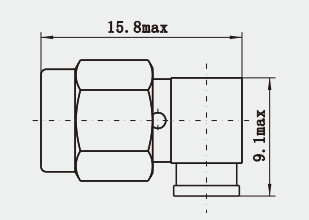

Подробный чертежSMA мужской RF-коннектор с правом углом для 3# полутвердого/полугибкого кабеля
Характеристики продукта:
1. Механизм присоединения/отсоединения: соединители SMA обычно используют механизм натяжного соединения,что обеспечивает высоко надежное соединение, но также означает, что они не являются типами быстрого подключения/отключения соединителей.
2Приложения: широко используется в микроволновой связи, радиолокационных системах, испытательном оборудовании, спутниковой связи, точных измерительных приборах и других областях.
3Материалы: обычно изготовлены из нержавеющей стали или других коррозионно устойчивых металлов для обеспечения долговечности и долгосрочной производительности.
4. Типы половых отношений: соединители SMA имеют мужской (рецепталь) и женский (плюг) типы, которые должны быть соединены для установления соединения.
Применение:
1Эксперименты и исследования: В научных исследованиях и разработке прототипов соединители SMA часто выбираются для создания радиочастотных схем и экспериментальных установки на микроволновых частотах.
2. Беспроводная связь: В сотовых базовых станциях, беспроводных сетях и других системах беспроводной связи, соединители SMA используются для различных потребностей в RF-соединении.
3- прецизионные приборы: в приложениях, требующих высокой точности и стабильности, таких как определенные измерения и сценарии испытаний,Сметы SMA являются предпочтительным выбором для соединения коаксиальных кабелей.
4Медицинское диагностическое оборудование: некоторые медицинские устройства, использующие микроволновые частоты для визуализации или терапии, также могут использовать соединители SMA.
Примечание:
У нас более 10 000 видовКоннектор SMP, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
