Золотопокрытый мужской розетка SMA RF соединитель прочный для антенны микроволнового кабеля RG405
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | SMA RF коаксиальное Conector | ПЛАТИРОВАНИЕ: | Покрыто золотом |
|---|---|---|---|
| Половое положение: | Мужчина | Импеданс: | 50Ω |
| Частота: | DC ~ 18 ГГц | Прочность: | 500 циклов |
| Применение: | Антенна микроволновая RG405 | Материал: | Медь |
| Выделить: | разъем антенны sma,соединитель задобренный сма |
||
Золотопокрытый мужской розетка SMA RF соединитель прочный для антенны микроволнового кабеля RG405
Серия SMA представляет собой вид мини, высокочастотного RF коаксиального разъема, он разработан и произведен в соответствии с MIL-C-39012Компания Xi'an Elite Electronic Industrial Co., Ltd.С характеристиками небольшого объема, хорошей пропускной способности, превосходных электрических характеристик.Это наиболее широко используемые RF коаксиальные разъемы в различных областях микроволновой связи и микроволнового измерительного устройстваВысокопроизводительный разъем, разработанный нашей компанией, может достигать 20 ГГц.
Преимущества:
1Быстрый подключение, нажимаемый или стандартный интерфейс, версии прямой, 90 градусов, а также перегородки или четырех отверстий
2Высококачественные и быстрые комбинации путем простого скручивания двух соединителей друг с другом, без необходимости запоя или скручивания
3Электрические соединители SMA широко используются для микроволновых печей, антенн и испытательных приборов и т.д.
4SMA RF соединители - это коаксиальные соединители с резьбой на резьбе с миниатюрными размерами, вибрационными и широким диапазоном частот до 18 ГГц.

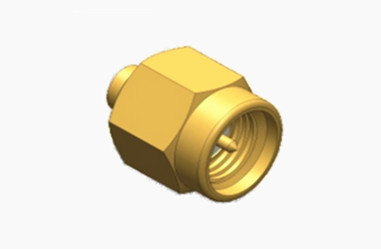

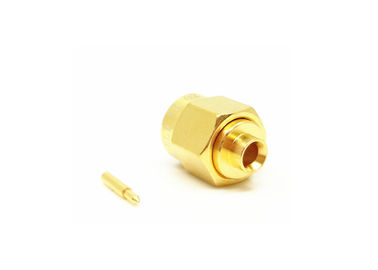

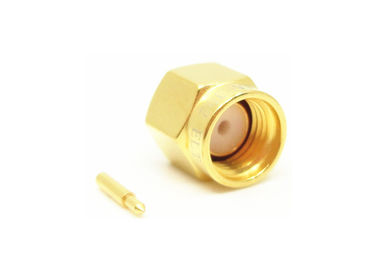

Больше фотографий
Золотопокрытый мужской розетка SMA RF соединитель прочный для антенны микроволновой RG405:

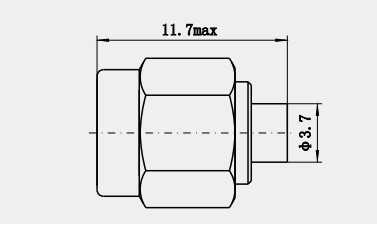

Спецификация:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 18 ГГц | |
| Номинальное напряжение | 335VRMS* | |
| Диэлектрики Напряжение-сопротивление | 1000VRMS* | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Центральный дирижер | ≤ 3,0 мΩ |
| Внешний проводник | ≤ 2,0 мΩ | |
| VSWR | ≤ 1.3 | |
| Материал и механические характеристики: | |||
| Центральный дирижер | Мужчина/запри | Медь | Покрыто золотом |
| Женщина/Подставка | Бериллий бронза | Покрыто золотом | |
| Устойчивый контакт | Бериллий бронза | Никельное покрытие | |
| Оружейная оболочка | Медь | Покрыто золотом | |
| Оружейная оболочка | Нержавеющая сталь | Пассивированные | |
| Изолятор | ПТФЕ | ||
| Печатный кольцо | Силиконовый каучук | ||
| Прочность | 500 циклов | ||
| Крутящий момент | 00,79 - 1,13 Н.м. | ||
| *Другие материалы и отделочные покрытия можно настроить | |||
Каталог продукции:
| Сборки радиочастотных кабелей |
| Водопровод к коаксиальному адаптеру |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| РЧ-адаптер |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| MCX/MMCX RF соединитель |
| BNC RF соединитель |
| Миллиметровые волновые соединители ((2,4 мм, 2,92 мм) |
Применение:
1- Устройства для испытаний и измерений:
В электронном испытательном и измерительном оборудовании соединители SMA используются для подключения генераторов сигналов, анализаторов спектра и других измерительных приборов.Их высокая точность и низкие потери делают их идеальными для испытательного оборудования.
2Промышленная автоматизация:
В системах управления промышленной автоматизацией соединители SMA используются для подключения различных датчиков и контроллеров для обеспечения точной передачи данных в режиме реального времени.
3Научные исследования:
В научных исследованиях, особенно в физических экспериментах и астрономическом наблюдении,СМА-коннекторы используются для подключения высокочастотных сигнальных источников и приемного оборудования для обеспечения высоковерной передачи сигнала.
Примечание:
У нас более 10 000 видовКоннектор, если вы не нашли используемый коннектор, пожалуйста, свяжитесь с нами с вашими данными.
