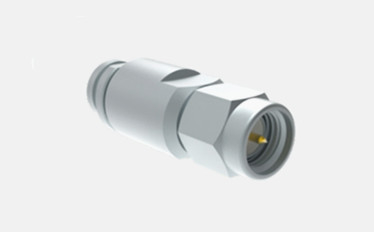

SMA мужской радиочастотный разъем из нержавеющей стали для кабельного разъема CXN3449/MF503A
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Материал: | из нержавеющей стали | Половое положение: | Мужчина |
|---|---|---|---|
| ПЛАТИРОВАНИЕ: | Никельно покрытые | Тип: | Кабельный соединитель |
| Температурный диапазон: | - °C 40 до +85 | Частота: | 0~18 ГГц |
| Сертификат: | ISO9001 | ||
| Выделить: | соединитель рф шума 7 16,соединитель задобренный шумом |
||
SMA мужской радиочастотный разъем из нержавеющей стали для кабеля CXN3449/MF503A
Коаксиальный соединитель SMA RF выделяется как чрезвычайно компактный и высокочастотный подходящий соединитель, который соответствует спецификации MIL-C-39012.которые имеют минимальный размер, широкий диапазон частот, исключительная механическая и электрическая функциональность и высокая надежность.Из-за его широкого использования в таких областях, как микроволновая связь и микроволновые измерительные аппараты, он достиг статуса наиболее часто используемого радиочастотного коаксиального разъема.Наша организация разработала серию этих высокопроизводительных разъемов, которые выдерживают частоты до 20 ГГц..
Спецификация продукта:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 18 ГГц | |
| Номинальное напряжение | 335VRMS* | |
| Диэлектрики Напряжение-сопротивление | 1000VRMS* | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Центральный дирижер | ≤ 3,0 мΩ |
| Внешний проводник | ≤ 2,0 мΩ | |
| VSWR | ≤ 1.3 | |
| Материал и механические характеристики: | |||
| Центральный дирижер | Мужчина/запри | Медь | Покрыто золотом |
| Женщина/Подставка | Бериллий бронза | Покрыто золотом | |
| Устойчивый контакт | Бериллий бронза | Никельное покрытие | |
| Оружейная оболочка | Медь | Покрыто золотом | |
| Оружейная оболочка | Нержавеющая сталь | Пассивированные | |
| Изолятор | ПТФЕ | ||
| Печатный кольцо | Силиконовый каучук | ||
| Прочность | 500 циклов | ||
| Крутящий момент | 00,79 - 1,13 Н.м. | ||
| *Другие материалы и отделочные покрытия можно настроить | |||

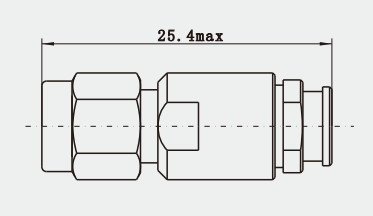

Оригинальный чертеж мужской RF-накопитель SMA из нержавеющей стали для кабеля CXN3449/MF503A:
Особенности/преимущества:
1- компактный размер: соединители SMA чрезвычайно малы, что делает их подходящими для ограниченных приложений.
2Широкая пропускная способность: соединители SMA могут обрабатывать широкий диапазон частот, обычно от постоянного тока до 18 ГГц или выше.
3Низкая потеря вставки: в пределах их предназначенных частотных диапазонов соединители SMA предлагают низкую потерю вставки, помогая поддерживать целостность сигнала.
4. Высокая потеря возврата (потеря отражения): это указывает на то, что соединители имеют хорошее соответствие импеданса, тем самым уменьшая искажение сигнала и помехи.
5Высокая надежность: соединители SMA предназначены для постоянной работы в различных суровых условиях, включая вибрации и экстремальные изменения температуры.
Применение:
1. Микроволновая связь: в точка-точках и точка-мультиточках микроволновых систем передачи, соединители SMA используются для подключения систем антенн к оборудованию приемопередатчика.
2- Устройства для испытаний и измерений:Соединители SMA обычно встречаются на испытательном и измерительном оборудовании для радиочастотного тока, таких как сетевые анализаторы и генераторы сигналов, потому что они поддерживают точную передачу сигнала на высоких частотах.
3Радарные системы: В метеорологических радиолокационных системах соединители SMA используются для передачи сигналов от передатчика к антенне.
4Спутниковая и космическая связь: благодаря своей надежности и способности выдерживать условия окружающей среды,Связки SMA очень распространены в космических кораблях и наземных станциях.
| РЧ-адаптер |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| Сборки радиочастотных кабелей |
| Водопровод к коаксиальному адаптеру |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
Примечание:
Мы можем поставлять более 1000 типов радиочастот Коннекторы, если это не соответствует вашему запросу, пожалуйста, свяжитесь с нами.
