Высокопроизводительный соединитель/адаптер SMA из латуни
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | SMA женский к женскому разъему | Материал: | Медь |
|---|---|---|---|
| Тип: | Прямой. | Половое положение: | Женщина |
| Палтинг: | Покрытие золотом | Цвет: | Золото |
| Импеданс: | 50 Омм | Стойкость (matings): | 500 циклов |
| Выделить: | соединитель задобренный шумом,Разъемы коаксиального кабеля |
||
Высокопроизводительный соединитель/адаптер SMA из латуни
Коаксиальный соединитель SMA RF отличается как ультракомпактный и высокочастотный совместимый соединитель, который соответствует спецификации MIL-C-39012.,которые включают крошечный размер, широкую пропускную способность, исключительную механическую и электрическую производительность и повышенную надежность.Из-за его широкого использования в таких областях, как микроволновая связь и измерительное оборудованиеНаша компания разработала линейку этих высокопроизводительных разъемов, предназначенных для частот до 20 ГГц.
Спецификация продукта:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 18 ГГц | |
| Номинальное напряжение | 335VRMS* | |
| Диэлектрики Напряжение-сопротивление | 1000VRMS* | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Центральный дирижер | ≤ 3,0 мΩ |
| Внешний проводник | ≤ 2,0 мΩ | |
| VSWR | ≤ 1.3 | |
| Материал и механические характеристики: | |||
| Центральный дирижер | Мужчина/запри | Медь | Покрыто золотом |
| Женщина/Подставка | Бериллий бронза | Покрыто золотом | |
| Устойчивый контакт | Бериллий бронза | Никельное покрытие | |
| Оружейная оболочка | Медь | Покрыто золотом | |
| Оружейная оболочка | Нержавеющая сталь | Пассивированные | |
| Изолятор | ПТФЕ | ||
| Печатный кольцо | Силиконовый каучук | ||
| Прочность | 500 циклов | ||
| Крутящий момент | 00,79 - 1,13 Н.м. | ||
| *Другие материалы и отделочные покрытия можно настроить | |||

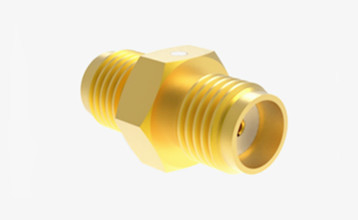

Оригинальное изображение высокопроизводительного соединителя/адаптера SMA из латуни
Характеристики продукта:
1Материал: латунь является распространенным выбором материала из-за его хорошей электрической проводимости и устойчивости к коррозии.
2Типы полов: адаптеры SMA обычно имеют мужскую и женскую версии для различных потребностей в подключении.
3. Напряженное соединение: интерфейсы SMA используют напряженный механизм сцепления, который помогает обеспечить безопасное физическое соединение и обеспечивает некоторую степень защиты от воды и пыли.
4Размер: соединители SMA очень компактны, что делает их подходящими для применения с ограниченным пространством.
Применение:
1Совместимость: Медные адаптеры SMA могут использоваться для подключения соединителей SMA к другим типам коаксиальных или радиочастотных соединителей, таких как BNC, Type N или Type F.
2Прочность: конструкция из латуни обеспечивает значительную механическую прочность и долговечность, что позволяет ей выдерживать давление и потенциальные физические повреждения во время нормального использования.
3Поверхностная отделка: для предотвращения окисления и продления срока службы латунные адаптеры могут быть покрыты золотом или серебром, среди других поверхностных процедур.
4Приложения: Медные адаптеры SMA могут использоваться в различных RF-приложениях, включая микроволновую связь, радарные системы, испытательное оборудование,и другие электронные устройства, требующие передачи высокочастотного сигнала.
Примечание:
Мы можем поставлять более 1000 типов радиочастот Коннекторы, если это не соответствует вашему запросу, пожалуйста, свяжитесь с нами.
