Более компактный SSMA мужской коаксический RF-коннектор с правом углом для CXN3507/MF363A
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Мужской разъем SSMA | Материал: | Медь |
|---|---|---|---|
| Тип: | Прямой угол | Половое положение: | Мужчина |
| Палтинг: | Покрыто золотом | Импеданс: | 50 Омм |
| Стойкость (matings): | 500 циклов | Вес: | Около 80 ~ 150 г |
| Выделить: | соединитель задобренный шумом,Разъемы коаксиального кабеля |
||
SSMA Мужской RF коаксиальный соединитель правого угла для CXN3507/MF363A
Коаксиальный RF-коннектор серии SSMA является более компактной версией соединителя SMA. Он отличается небольшим размером, широким диапазоном частот и высокой надежностью.Этот соединитель широко используется в таких секторах, как авиация, аэрокосмической и микроволновой связи.

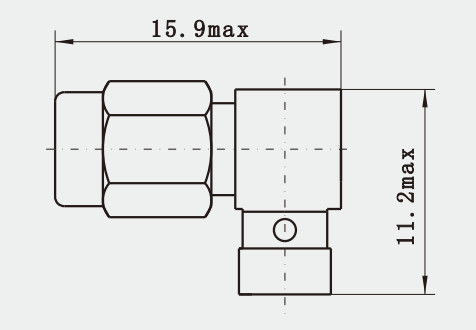

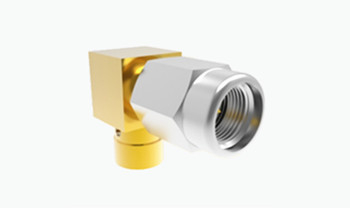

Рисунок продуктаSSMA Мужской RF коаксиальный соединитель правого угла для CXN3507/MF363A:
Электрические характеристики
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электронные и материальные характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 18 ГГц | |
| Номинальное напряжение | 250 VRMS (максимальный уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 750 VRMS (максимальный уровень моря) | |
| VSWR | ≤ 1.3 | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центральный дирижер | Мужчина | Sn-P Бронзовый покрытый золотом |
| Женщина | Медь бериллиевая, позолоченная | |
| Корушки и другие металлические части | Медь Бериллиевая медь Золотовалочная | |
| Нержавеющая сталь, пассивированная | ||
| Изолятор | ПТФЕ | |
| Кольцо печати | Кремниевая резина | |
| Короткий момент спаривания | 00,5-0,7 Н.м. | |
Характеристики продукта:
1Миниатюризованный размер: SSMA-коннекторы более компактны, чем стандартные SMA-коннекторы, что делает их подходящими для приложений, где пространство является премиальным.
2Широкий диапазон частот: SSMA-коннекторы могут обрабатывать широкий диапазон частот, обычно поддерживая сигналы до 18 ГГц или даже выше.
3Высокая надежность: эти соединители предназначены для обеспечения постоянной и надежной производительности в сложных условиях, таких как аэрокосмические приложения.
Применение:
1Беспроводная связь: в беспроводной инфраструктуре оборудования, таких как базовые станции и беспроводные точки доступа, SSMA-коннекторы используются для связи антенн с приемопередатчиками.
2Спутниковые связи: используются на наземных станциях для спутниковой подключения и спутниковой связи, соединяя спутниковое оборудование связи с антенными системами.
3Испытательное оборудование: в радиочастотном и микроволновом испытательном оборудовании для передачи высокочастотных сигналов используются разъемы SSMA для обеспечения точности и повторяемости измерений.
