Сопротивление коррозии SSMA Мужской правоугольный 90° RF коаксиальный разъединитель для кабеля SFF-50-1
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Мужской разъем SSMA | Материал: | Медь |
|---|---|---|---|
| Тип: | Ра | Половое положение: | Мужчина |
| Палтинг: | Покрытие золотом | Импеданс: | 50 Омм |
| Стойкость (matings): | 500 циклов | Вес: | Около 80 ~ 150 г |
| Выделить: | соединитель рф шума 7 16,Разъемы коаксиального кабеля |
||
Сопротивление коррозии SSMA Мужской правоугольный 90° RF коаксиальный разъединитель для кабеля SFF-50-1
Коаксиальный RF-коннектор серии SSMA является еще более компактным вариантом соединителя SMA, признанного своим небольшим размером, широким диапазоном частот и повышенной надежностью.Этот тип соединителя широко используется в различных секторах., включая авиацию, аэрокосмическую и микроволновую связи.

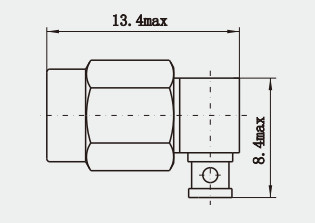

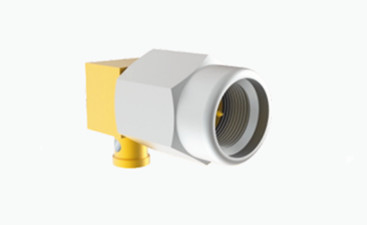

Рисунок продуктаСопротивление коррозии SSMA Мужской правоугольный 90° RF коаксиальный разъединитель для кабеля SFF-50-1:
Электрические характеристики
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электронные и материальные характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 18 ГГц | |
| Номинальное напряжение | 250 VRMS (максимальный уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 750 VRMS (максимальный уровень моря) | |
| VSWR | ≤ 1.3 | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центральный дирижер | Мужчина | Sn-P Бронзовый покрытый золотом |
| Женщина | Медь бериллиевая, позолоченная | |
| Корушки и другие металлические части | Медь Бериллиевая медь Золотовалочная | |
| Нержавеющая сталь, пассивированная | ||
| Изолятор | ПТФЕ | |
| Кольцо печати | Кремниевая резина | |
| Короткий момент спаривания | 00,5-0,7 Н.м. | |
Характеристики продукта:
1Низкий VSWR (соотношение напряжения и стойкой волны): соединители SSMA обычно имеют очень низкие значения VSWR, что указывает на высокую эффективность передачи и минимальное отражение сигнала.
2. Типы пола: Как и другие коаксиальные соединители, соединители SSMA имеют мужской (плюг) и женский (рецептакл) типы.
3Устойчивое соединение: они включают такие механизмы, как нитевые соединения или подталкивающие фитинги для обеспечения твердой и повторяемой сцепки.
Применение:
1Измерение и приборостроение: сетевые анализаторы, спектроанализаторы и другие устройства точного тестирования используют SSMA-коннекторы для минимизации потери сигнала.
2Медицинская промышленность: в высокотехнологичных диагностических оборудованиях, таких как МРТ (магнитно-резонансное изображение) и СТ (компьютерная томография), используются соединители SSMA.
3Системы безопасности: в системах наблюдения за безопасностью они используются для подключения кабелей передачи для камер и других устройств мониторинга.
Каталог продукции:
| РЧ-адаптер |
| SMA RF соединитель |
| SSMP RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| Миллиметровые волновые соединители ((2,4 мм, 2,92 мм) |
| Сборки радиочастотных кабелей |
| Водопровод к коаксиальному адаптеру |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
Примечание:
Мы можем поставлять более 1000 типов радиочастот Коннекторы, если это не соответствует вашему запросу, пожалуйста, свяжитесь с нами.
