Женщина соединителя SMA переходника RF высокой точности к надежности SSMA мужской высокой
|
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Product name: | RF Adapter | Plating: | Gold Plated/ Nickel Plated |
|---|---|---|---|
| Impedance: | 50Ω | Certificate: | CE ROHS |
| Dielectric: | PTFE | Model: | SMA/SSMA-KJ |
| Type: | RF Adaptor | ||
| Выделить: | Женщина SMA к переходнику SSMA мужскому,высокоточный соединитель для радиочастотного адаптера,высокая надежность между серийными адаптерами |
||

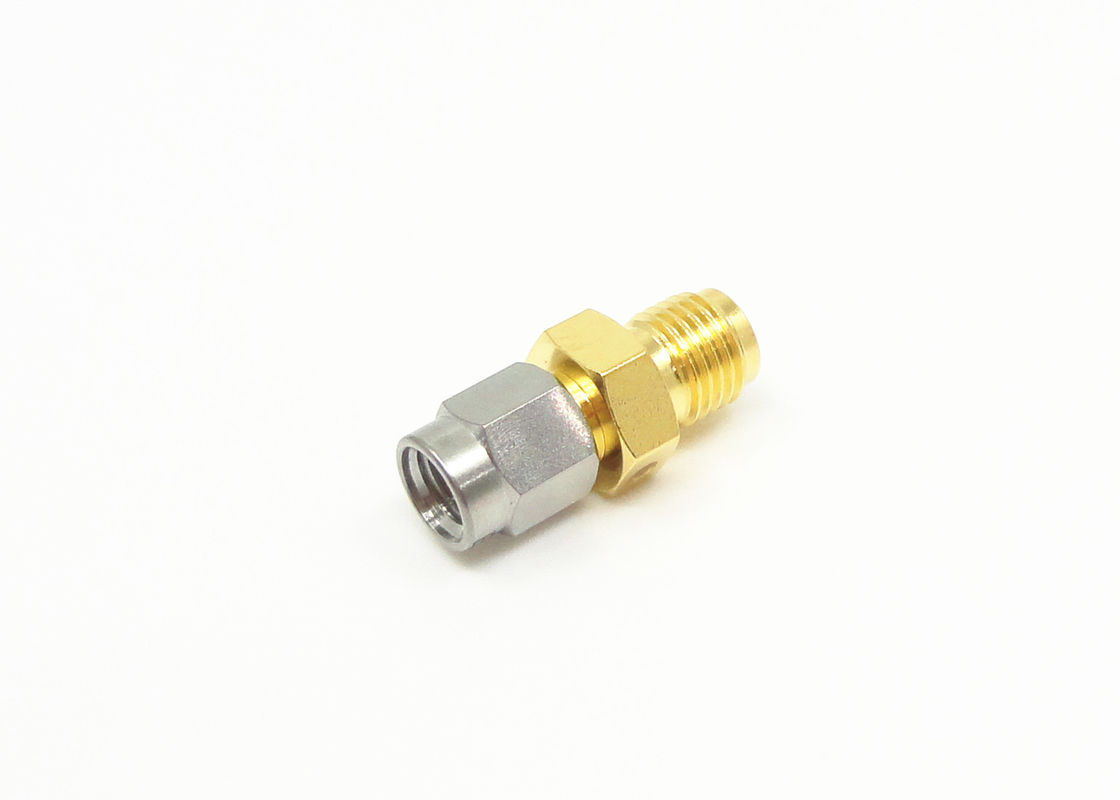

Высокоточный ВЧ-адаптер SMA Female на SSMA Male
Тип SMA представляет собой тип ВЧ-коаксиальных разъемов, который широко применяется, с резьбовым соединением малого размера. Характеристический импеданс составляет 50 Ом. Характеристики разъемов заключаются в широком диапазоне частот, отличной производительности, высокой надежности. Они используются для соединения с ВЧ-кабелем или микрополосковой линией в ВЧ-цепи системы WLAN, управляемой программы, микроволнового оборудования и системы цифровой связи. Частота может достигать 18 ГГц при использовании полужесткого или полугибкого кабеля.
Спецификация:
| Интерфейс согласно | IEC60169-15 |
| Импеданс | 50 Ом |
| Диапазон частот | от постоянного тока до 18 ГГц |
| Вносимые потери | ≤0,30 дБ |
| КСВ | ≤1,2 (от постоянного тока до 6 ГГц) |
| Сопротивление изоляции | ≥5000 МОм |
| Сопротивление центрального контакта | ≤3 мОм |
| Сопротивление внешнего контакта | ≤2 мОм |
| Циклы сопряжения | ≥500 |
| Диапазон температур | -65-+165°C |
| Диэлектрик | PTFE |
Подробный чертеж
Существуют также другие ВЧ-адаптеры SMA/SSMA:
Применение:
- Беспроводные сети
- Антенны
- Широкополосные сети
- Измерительные приборы
- Антенны с фазированной решеткой
- Межсоединения плата-плата
Каталог продукции:
| ВЧ-адаптер |
| Волноводно-коаксиальный адаптер |
| Герметичные стеклянные уплотнения |
| Разъем серии J30J |
| Микроволновые поворотные соединения |
| ВЧ-кабельные сборки |
| ВЧ-разъем SMA/SSMA |
| ВЧ-разъем SMP/SSMP |
| ВЧ-разъем MCX/MMCX |
| ВЧ-разъем TNC |
| ВЧ-разъем типа N |
| ВЧ-разъем BNC |
Разъемы миллиметрового диапазона (2,4 мм, 2,92 мм)
ПРИМЕЧАНИЕ:
У нас более 10 000 типов адаптеров, если вы не нашли нужный вам разъем, пожалуйста, свяжитесь с нами с вашими подробностями
