50 Ом никелированное bulkhead разъем SMA мама прямой
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Деталь: | SMA RF Conector | Плакировка: | Покрытый никель |
|---|---|---|---|
| Род: | Женщина | Импеданс: | 50Ω |
| Частота: | DC~18GHz | Продолжительность жизни: | 500 циклов |
| Тело: | Латунь | Применение: | Аудио/Vedio/микроволна |
| Элемент: | SMA RF соединитель | Покрытие: | Никелированный |
| Приложение: | аудио/видео/микроволновая печь | ||
| Выделить: | 50 Ом SMA bulkhead разъем мама,Никелированное прямое SMA соединение,SMA RF разъем bulkhead крепление |
||

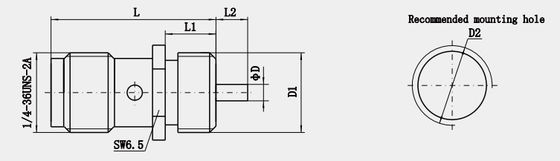

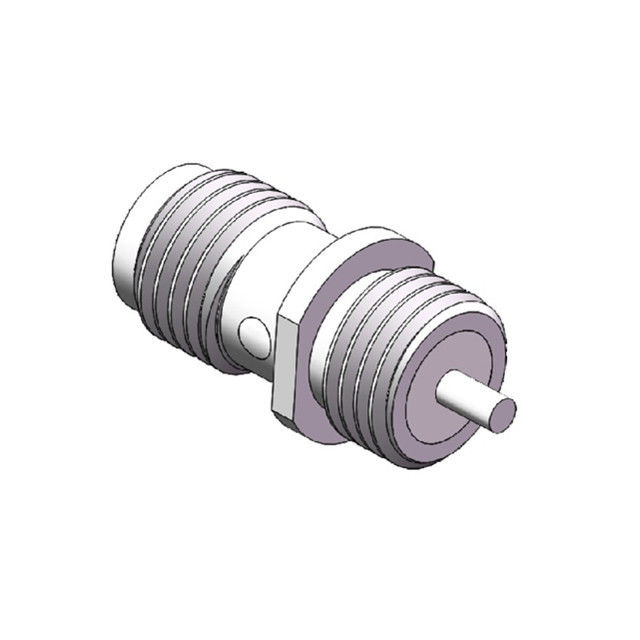

50 Ом никелированное bulkhead мама прямой разъем SMA
- РЧ разъемы SMA доступны с быстроразъемным, защелкивающимся или стандартным интерфейсом, прямыми, под углом 90 градусов, а также в конфигурациях bulkhead или с креплением на 4 отверстия.
- РЧ разъем SMA отличается высоким качеством и быстрыми соединениями путем простого свинчивания двух разъемов вместе без необходимости пайки или обжима.
- Электрические разъемы SMA широко используются для микроволновых устройств, антенн и измерительного оборудования и т. д.
- РЧ разъемы SMA представляют собой миниатюрные коаксиальные разъемы с резьбовым соединением, устойчивые к вибрации и с широким диапазоном частот до 18 ГГц (наши РЧ разъемы SMA могут работать до 20 ГГц).
Ключевые особенности:
- Широкий выбор ориентаций и вариантов подключения к печатной плате
- Диапазон частот до 18 ГГц Субминиатюрные коаксиальные разъемы
- Использование резьбового соединения
- Доступны с пассивацией или золотым покрытием
- Варианты материалов латунь и нержавеющая сталь
- Доступны в прямом или угловом исполнении
- С вариантами bulkhead, крепления на 2 отверстия, на 4 отверстия или без крепления.
- Широкий ассортимент с вариантами мама, папа и переходниками.
- Соответствует RoHS
Спецификация РЧ разъемов SMA:
| Интерфейс согласно | IEC60169-15 |
| Импеданс | 50 Ом |
| Диапазон частот | от DC до 18 ГГц |
| Вносимые потери | ≤0.30 дБ |
| КСВН | ≤1.2 (DC-6 ГГц) |
| Сопротивление изоляции | ≥5000 МОм |
| Сопротивление центрального контакта | ≤3 мОм |
| Сопротивление внешнего контакта | ≤2 мОм |
| Циклы сопряжения | ≥500 |
| Диапазон температур | -65-+165 °C |
| Диэлектрик | PTFE |
Применение:
- Микроволновые системы Телекоммуникации
- 5G решения
- Измерительные системы
- Системы антенн мобильной телефонии WiFi
Больше информации о РЧ коаксиальных разъемах SMA:
Каталог продукции:
| РЧ адаптер |
| РЧ разъем SMA |
| РЧ разъем SSMP |
| РЧ разъем TNC |
| РЧ разъем типа N |
| РЧ разъем MCX/MMCX |
| Разъемы миллиметрового диапазона (2.4 мм, 2.92 мм) |
| РЧ кабельные сборки |
| Волноводно-коаксиальный адаптер |
| Герметичные стеклометаллические уплотнения |
| Разъем серии J30J |
| Микроволновые поворотные соединения |
Сопутствующие товары
1. РЧ разъемы SMA мама bulkhead для печатных плат
2. РЧ коаксиальные разъемы SMA с креплением на 4 отверстия, угловые
| № модели, | L | L1 | L2 | D | Примечание |
| SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
| SMA-KWFD8 | 15.1 | 3 | 1 | 1.3 | |
| SMA-KWFD103 | 22.4 | 5.4 | 5.7 | 1.3 | |
| SMA-KFD113 | 34 | 20 | 2.9 | 1.3 | |
| SMA-KWFD118 | 20.1 | 4.8 | 4.2 | 1.3 | |
| SMA-KWFD120 | 16.1 | 4 | 1 | 1.3 | |
| SMA-KWFD122 | 17.4 | 2.3 | 4 | 1.3 |
3. Разъемы SMA угловые для пайки на печатную плату, 50 Ом, с золотым покрытием, 18 ГГц
| № модели. | L | L1 | Примечание |
| SMA-KWHD | 13.5 | 3.9 | |
| SMA-KWHD9 | 11.5 | 1.9 | |
| SMA-KWHD11 | 15.6 | 6 |
4.РЧ разъемы SMA мама для пайки на панель печатной платы
| № модели. | L | D | D1 | Примечание |
| SMA-KHD9 | 2 | 1.3 | 1.4 | |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
ПРИМЕЧАНИЕ:
У нас более 10 000 типов разъемов SMA, если нужного вам разъема нет в списке, пожалуйста, свяжитесь с нами, предоставив ваши данные.
