Подробная информация о продукте:
Оплата и доставка Условия:
|
| Плакировка: | Покрытое золото | Импеданс: | 50Ω |
|---|---|---|---|
| Диапазон изменения частот: | DC~18GHz | Прочность: | 500 ЦИКЛОВ |
| Применение: | RF, Satcom /antenna/Audio | Контакты: | Бронзовое бериллия |
| сертификат: | ROHS, ISO-9001-2015 | Вращающий момент: | 0,79 | 1,13 N.m |
| Высокий свет: | Переходник соединителя SMA RF,Покрытый мужчина SMA к женщине SMA,Латунный соединитель мужчины SMA золота |
||
Коаксиальный соединитель SMA RFявляется небольшим высокочастотным коаксиальным разъемом, разработанным в соответствии с MIL-C-39012. Он имеет преимущества небольшого размера, широкой частотной полосы, превосходных механических и электрических характеристик,высокая надежностьЭто наиболее широко используемый радиочастотный коаксиальный разъем. Широко используется в микроволновой связи и микроволновом измерительном оборудовании и других областях.Эта серия высокопроизводительных разъемов, разработанная нашей компанией, может достигать частоты до 20 ГГц..
Высокопроизводительные соединители SMA RF:
1SMA RF разъемы доступны в виде быстрого подключения, стандартного интерфейса, прямых, 90 градусов, а также в виде перегородки или панели с 4 отверстиями.
2. SMA RF соединитель является высококачественным и быстрыми комбинациями, просто закручивая два соединителя вместе, без необходимости пайки или скребка.
3Электрические соединители SMA широко используются для микроволновых печей, антенн и испытательных приборов и т.д.
4. SMA RF-коннекторы представляют собой коаксиальные RF-коннекторы с нитежным соединением с миниатюрным размером, вибрационным защитом и широким диапазоном частот до 18 ГГц (Наши SMA RF-коннекторы могут быть 20 ГГц).
Наше преимущество:
Применяемый стандарт:
Дисплей продукта:
Размер: S8x15.4
Электрические характеристики:
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 18 ГГц | |
| Номинальное напряжение | 335VRMS* | |
| Диэлектрики Напряжение-сопротивление | 1000VRMS* | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Центральный дирижер | ≤ 3,0 мΩ |
| Внешний проводник | ≤ 2,0 мΩ | |
| VSWR | ≤ 1.3 | |
Материал и механические характеристики:
| Центральный дирижер | Мужчина | Медь, покрытая золотом | ||||
| Женщина | Sn-P Бронзовый покрытый золотом | |||||
| Эластичный контакт | Бериллиевая бронза Никельное покрытие | |||||
| Шкалы и другие металлические части | Медь Никельное покрытие | |||||
| Пассивация из нержавеющей стали | ||||||
| Сжимание рукава | Медь Никельное покрытие | |||||
| Сжимательный крутящий момент соединения | 00,79-1,13 Н.м. | |||||
| Прочность | 500 циклов | |||||
| Печатный кольцо | Силиконовый каучук | |||||
| Изоляторы | ПТФЕ | |||||
Более подробная информация

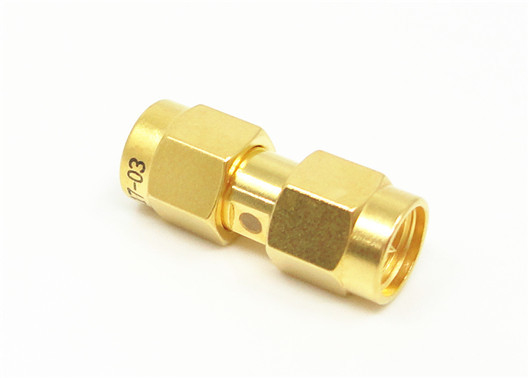

50Ω латунь Золотопокрытый SMA RF адаптер Бериллий Бронзовые контакты:
(Единицы: мм)
| Номер модели | Описание |
| SMA-JJ | Позолоченный SMA мужской на SMA мужской RF соединитель |
| SMA-JJG | Золотопокрытый соединитель SMA мужского пола с SMA мужского пола из нержавеющей стали |
Существуют и другие SMA RF адаптеры ((мм):
1.
| Номер модели | Описание |
| SMA-JWJ | SMA мужской на SMA мужской прямоугольный RF адаптер |
2.
| Номер модели | Л | Описание |
| SMA-JWK | 15.6max | SMA мужской на SMA женский прямоугольный RF адаптер |
| SMA-KWK1 | 16.5max | |
| SMA-JWKG | 15.6max | Нержавеющая сталь SMA мужской на SMA женский прямоугольный RF адаптер |
| SMA-JWK1-Y1 | 16.5max | SMA мужской на SMA женский прямоугольный RF адаптер |
Применение:
Примечание:
У нас более 10 000 видовКоннектор/адаптер SMA, если вы не нашли используемый коннектор, пожалуйста, свяжитесь с нами с вашими данными.
