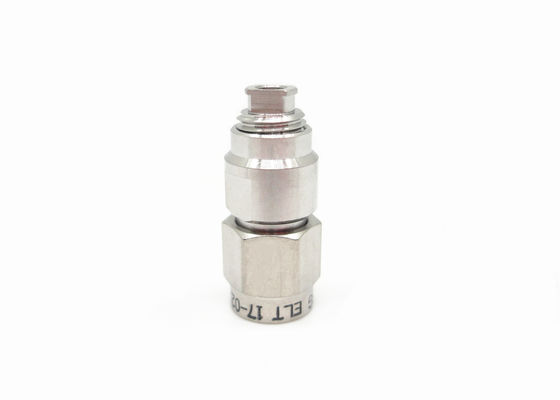

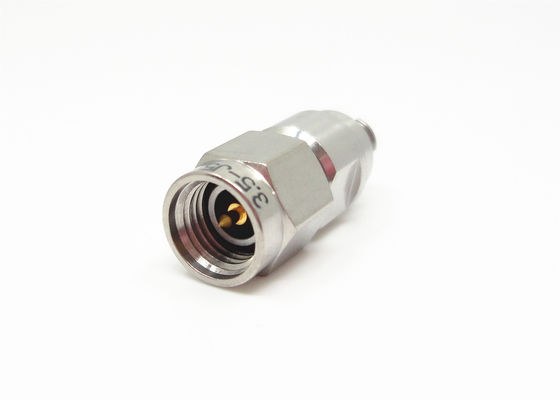

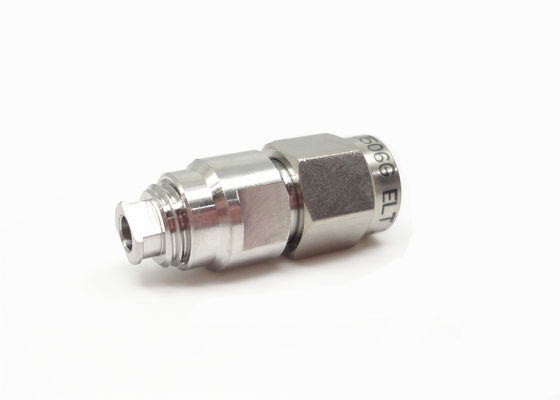

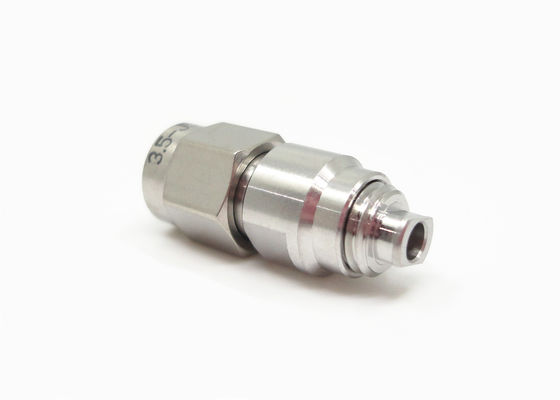

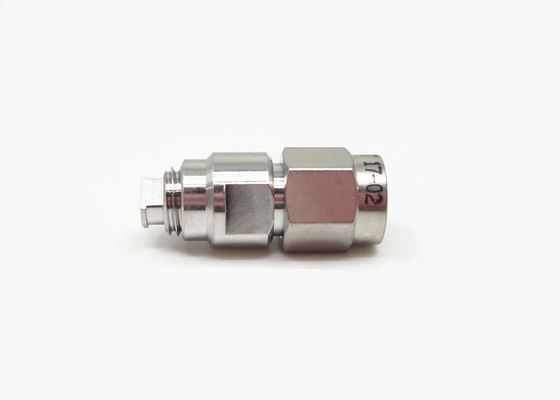

3.5 мм мужской RF коаксиальный соединитель из нержавеющей стали для кабеля CXN3506 3,5 мм

Большие изображения : 3.5 мм мужской RF коаксиальный соединитель из нержавеющей стали для кабеля CXN3506 3,5 мм Лучшая цена

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	ELT (Elite)
Сертификация:	CE Rohs ISO-9001
Номер модели:	3.5-J506G

Оплата и доставка Условия:

Количество мин заказа:	100
Цена:	Возможен торг
Упаковывая детали:	Стандартная коробка экспорта
Время доставки:	В пределах в 3 недель
Условия оплаты:	Т/Т, Вестерн Юнион, Л/К
Поставка способности:	10000 частей в месяц

контакт

Подробное описание продукта

Материал:	Нержавеющая сталь	Ключевые слова:	Разъемы 3,5 мм
Характеристический импеданс:	50 Ом	Пол:	Женский
Долговечность:	500 циклов	Изолятор:	ПТФЭ
Приложение:	Станция RF/Automotive/Base передает /Satcom/Telecom по радио	Диапазон частот:	постоянный ток ~ 33 ГГц
Выделить:	3.5 мм нержавеющая сталь RF соединитель , 3.5 мм разъем для кабеля CXN3506 , 3Коаксиальный соединитель с волной длиной 0

3.5mm миллиметровый ВЧ коаксиальный разъем папа для кабеля

3.5mm разъем является распространенным миллиметровым разъемом, частота 33 ГГц (до 36 ГГц), использует воздушный интерфейс, может соединяться и заменяться с SMA серии, K серии разъемов, с преимуществами широкой полосы пропускания, высокой надежности, он широко используется в измерениях СВЧ и миллиметровых устройствах.

Электрические характеристики
Импеданс	50 Ом
Диапазон частот	DC~33 ГГц
Номинальное напряжение	335 В среднеквадр. (Максимум на уровне моря)
Диэлектрическое напряжение	1000 В среднеквадр. (Максимум на уровне моря)
Сопротивление изоляции	≥5000 МОм
Сопротивление контакта	Внешний проводник	≤2 мОм
	Центральный проводник	≤3 мОм
КСВН	≤1.01+0.05f

Размеры интерфейса (мм)

3.5 мм мужской RF коаксиальный соединитель из нержавеющей стали для кабеля CXN3506 3,5 мм

Контурный чертеж:

3.5 мм мужской RF коаксиальный соединитель из нержавеющей стали для кабеля CXN3506 3,5 мм

Материалы и механические свойства
Внутренний проводник	Папа	Латунь, позолота
	Мама	Бериллиевая бронза, позолота
Эластичный		Бериллиевая бронза,Никелированное
Оболочка и другие		Латунь/Нержавеющая сталь Позолота/пассивированная
Изолятор		PEI
Уплотнительное кольцо		Силиконовая резина
Температура		-55°C~+125°C
Циклы соединения		500
Момент соединения		0.79 Н·м ~ 1.13 Н·м
