Подробная информация о продукте:
Оплата и доставка Условия:
|
| Наименование продукта: | SMP RF коаксиальное Conector | Форма кузова соединителя: | Прямой/прямоугольный |
|---|---|---|---|
| Импеданс: | 50Ω | Сертификат: | CE ROHS ISO-9001-2015 |
| Прочность: | 500 ЦИКЛОВ | Материал: | Латунь/нержавеющая сталь |
| Метод держателя: | 2 отверстия служат фланцем держатель | Половое положение: | Мужской/женский |
| Высокий свет: | Медленный мужской соединитель RF,SMP Full Detent RF соединитель,РЧ-коннектор 500VRMS |
||

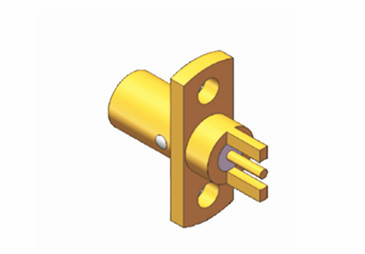

SMP серии 2 отверстия мужской фланцевый RF соединитель с полным отключением и глубоким 2,79 дюймовым интерфейсом
Интерфейс SMP представляет собой компактный разъем, измеряемый в том же масштабе, что и разъем MMCX, но с диапазоном частот от постоянного тока до 40 ГГц.Эта серия интерконнектов использует плавучие женские-к-женские адаптеры (обычно называемые пулями) для слагающих плат, оснащенных мужскими разъемами ПКБ SMPПрочная конструкция и способность принимать радиальные и осевые нарушения позволяют создавать решения для слепых взаимосвязей.Интерфейс SMP обычно используется в миниатюрных высокочастотных коаксиальных модулях.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 40 ГГц | |
| Номинальное напряжение | 170VRMS* | |
| Сопротивление изоляции | ≥ 2000 МΩ | |
| Диэлектрики Напряжение-сопротивление | 500VRMS* | |
|
Центровое сопротивление
|
Внешний проводник | Нормальное ≤ 2,5 мΩ, уплотнение ≤ 4 мΩ |
| Центральный дирижер | Нормальное ≤6mΩ, уплотнение ≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Sn-P Бронзовая, позолоченная |
| Женщина | Бериллиевая бронза, позолоченная | |
| Эластичный контакт | Бериллиевая бронза | Покрытые золотом |
| Шкалы и другие металлические части | Медь из нержавеющей стали | Позолоченная пассивация |
| Изоляторы | Сцинтерирование стекла/PTFE/PEI | |
| Уровень утечки герметической продукции | 1.01325×10-3Pa·cm3/s | |
|
Номер модели
|
Стиль интерфейса
|
Примечание |
|
SMP-JFD89
|
Ограниченное освобождение
|
|
| SMP-JFD97G | Ограниченное освобождение | |
| SMP-JFD98G | Ограниченное освобождение | |
| SMP-JFD101 | Ограниченное освобождение |
Беспроводная связь: радиочастотные коаксиальные разъемы широко используются в системах беспроводной связи, таких как базовые станции мобильной связи, оборудование спутниковой связи и радиолокационные системы.Они используются для подключения передатчиков, приемники и антенны для передачи и распределения сигнала.
Примечание:
У нас более 10 000 видовКоннектор SMP, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это.
