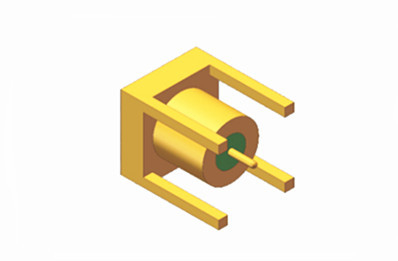

DC 40GHz SMP Мужской PCB Mount RF соединительный плагин с 4 ногами CE ROHS сертификат
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | SMP RF коаксиальное Conector | Диапазон частот: | DC~40GHz |
|---|---|---|---|
| Импеданс: | 50Ω | Сертификат: | CE ROHS |
| Половое положение: | Женщина | Модель: | SMP-JHD61 |
| Выделить: | SMP Мужской пластинка для установки на ПК,4 ноги PCB монтаж RF соединителя,Дисплей 40 ГГц SMP |
||
SMP Мужской PCB Mount RF Connector Plug с 4 ногами: высококачественное, долговечное и надежное решение для вашей RF-соединения
SMP представляет собой компактный коаксиальный соединитель RF с нажатием или сцеплением, известный своим небольшим размером, легким весом, отличной сейсмической производительностью и широкой рабочей пропускной способностью.Он имеет частоту работы до 30 ГГц (наш SMP разъем может достигать 40 ГГц), и розетка поставляется в трех формах интерфейса: полный расслабление, ограниченное расслабление и гладкое отверстие (в том числе с торможением).и серийные адаптеры обеспечивают интерконнекционное решение для платы-на-платуОн подходит для высоконадежных модульных интенсивных установок.
Спецификация
| Электрические характеристики | ||||
| Импеданс | 50Ω | |||
| Диапазон частот | DC ~ 40 ГГц | |||
| Номинальное напряжение | 170VRMS* | |||
| Сопротивление изоляции | ≥ 2000 МΩ | |||
| Диэлектрики Напряжение-сопротивление | 500VRMS* | |||
| Центровое сопротивление | Внешний проводник | Нормальное ≤ 2,5 мΩ, уплотнение ≤ 4 мΩ | ||
| Центральный дирижер | Нормальное ≤6mΩ, уплотнение ≤26mΩ | |||
| VSWR | DC ~ 18 ГГц | 18 ~ 26,5 ГГц | 26.5 ~ 40 ГГц | |
| Прямой. | ≤ 1.25 | ≤ 1.3 | ≤ 1.5 | |
| Прямой угол | ≤ 1.3 | |||
| Адаптер | ≤ 1.2 | ≤ 1.3 | ≤ 1.5 | |
| Прочие | ≤ 1.3 | |||
| Материалы и механические характеристики | ||||
| Центральный дирижер | Мужчина | Sn-P Бронзовая, позолоченная | ||
| Женщина | Бериллиевая бронза, позолоченная | |||
| Эластичный контакт | Бериллиевая бронза | Покрытые золотом | ||
| Шкалы и другие металлические части | Медь из нержавеющей стали | Позолоченная пассивация | ||
| Изоляторы | Сцинтерирование стекла/PTFE/PEI | |||
| Уровень утечки герметической продукции | 1.01325×10-3Pa·cm3/s | |||
* максимальный уровень моря
Особенности и преимущества
SMP соединитель является высоко защищенным, очень маленький соединительочень небольшой интерконнектор, обычно используемый в миниатюрных высокочастотных коаксиальных модулях и приложениях с высокой скоростью передачи данных, таких как антенныБлагодаря своей компактной конструкции SMP-коннектор широко используется для облегчения плотной упаковки в RF / микроволновых приложениях.
Заявления
1В радиочастотных/микроволновых приложениях, SMP разъемы обычно используются для подключения коаксиальных кабелей и платок.SMP-коннекторы широко используются в беспроводной связи, радар, спутниковая связь, испытания и измерения и другие области.
2,SMP соединители также широко используются в медицинском оборудовании, таких как ультразвуковые устройства, устройства МРТ и т. Д. В этих приложениях,СМП-коннекторы используются для подключения кабелей и платок для передачи высокочастотных сигналов.
Подробный рисунок
Поскольку соответствующая нагрузка должна быть настроена в соответствии с вашими потребностями, пожалуйста, укажите следующие требования при отправке нам запроса:
*В диапазоне частот, который вам нужен.
* Потребность в энергии.
*Тип соединителя
*Ваши специальные требования, если есть (VSWR, температура, размер и т.д.)
