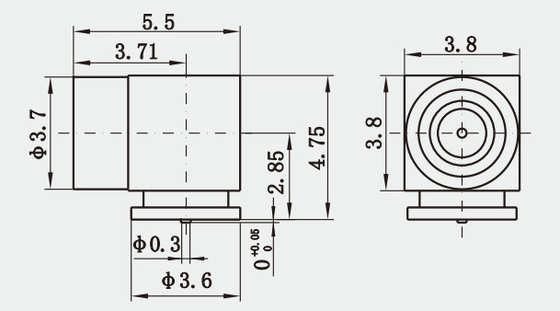

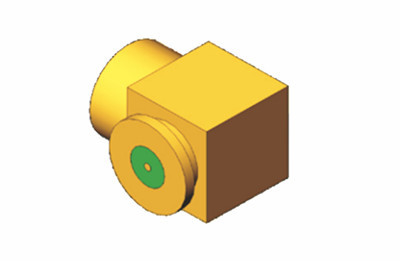

Медленный ПКБ монтаж полный разрыв RF соединитель SSMP мужской правый угол
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Глубина интерфейса: | 2.11mm | Номинальное напряжение: | 85VRMS* |
|---|---|---|---|
| Материал: | Медь | Плакировка: | Покрытое золото |
| Импеданс: | 50Ω | Диапазон частот: | DC~50GHz |
| Интерфейс: | Полная защелка | Продолжительность: | 500 циклов |
| Выделить: | РЧ-коннектор полного отключения,Коннектор RF SSMP на PCB-настройке,Золотопокрытый латунный соединитель радиочастотного кабеля |
||
Премиальный SSMP мужской прямоугольный PCB монтаж Full Detent RF соединитель: превосходные производительность и надежность
SSMP - это миниатюрный коаксиальный RF-коннектор, который имеет характеристики небольшого размера (по сравнению с SMP), легкого веса,
Широкий рабочий широкополосный интерфейс и т. д. Применяется для использования пары из панели к панели для взаимосвязи, для ситуации модульных интенсивных
Моститель имеет две формы интерфейса - полный разрыв и гладкое отверстие.
Особенности
* Диапазон частот: DC - 50 ГГц
* 50Ω Импеданс; конфигурация с закрытым перекрытием
* Способность выдерживать радиальное/основное искажение
* Конфигурации для установки на доске, заменяемые на поле, пули, герметичные и кабельные разъемы
* Коннекторы на заказ
Спецификация
| Электрические характеристики | |||||
| Импеданс | 50Ω | ||||
| Диапазон частот | DC ~ 60 ГГц | ||||
| Номинальное напряжение | 85VRMS* | ||||
| Диэлектрики Напряжение-сопротивление | 250VRMS* | ||||
| Сопротивление изоляции | ≥ 2000 МΩ | ||||
| Центровое сопротивление | Внешний проводник | Нормальное ≤2mΩ, уплотнение ≤5mΩ | |||
| Центральный дирижер | Нормальное ≤6mΩ, уплотнение ≤25mΩ | ||||
| DC ~ 18 ГГц | 18 ~ 26,5 ГГц | 26.5 ~ 40 ГГц | 40 ~ 50 ГГц | ||
| VSWR | ≤ 1.25 | ≤ 1.3 | ≤ 1.35 | ≤ 1.4 | |
| Материалы и механические характеристики | |||||
| Центральный дирижер | Мужчина | Sn-P Бронза/Ковар, позолоченный | |||
| Женщина | Бериллиевая бронза, позолоченная | ||||
| Эластичный контакт | Бериллиевая бронза, позолоченная | ||||
| Шкалы и другие металлические части |
Латунь/Ковар, покрытая золотом Пассивация из нержавеющей стали |
||||
| Изоляторы | Сцинтерирование стекла/PTFE/PEI | ||||
| Уровень утечки герметической продукции | ≤1,01325×10-3Pa·cm3/s | ||||
Применение:
1Широкий спектр применений RF: SMPM-коннекторы подходят для различных применений RF, включая беспроводную связь, радиолокационные системы, аэрокосмическое, медицинское оборудование и многое другое.
2Высокопроизводительная передача: соединители SMPM обеспечивают отличную электрическую производительность, позволяя передавать сигнал на высокой скорости и с низкими потерями для удовлетворения требований высокочастотных приложений.
3. компактный дизайн: при установке на печатные платы SMPM-коннекторы занимают минимальное пространство, что делает их идеальными для интеграции в компактные электронные устройства.
4Отличная механическая устойчивость: SMPM соединители обеспечивают стабильные соединения и высокую механическую прочность.делая их пригодными для суровых условий окружающей среды.
5Легкая установка и обслуживание: SMPM-коннекторы используют механизмы замыкания с нитями для простой установки и повторного использования, снижая затраты на обслуживание.
6. Надежная герметичность: SMPM-коннекторы используют высококачественные герметичность материалы для обеспечения отличной герметичности в суровых условиях, таких как высокое давление, высокая температура,и химическая коррозия.
Каталог продукции:
| РЧ-адаптер |
| Водопровод к коаксиальному адаптеру |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| Микроволновые вращающиеся соединения |
| Сборки радиочастотных кабелей |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| Коннектор серии J30J |
| Герметические уплотнители стекло-металл |
| BNC RF соединительМиллиметровые волновые соединители ((2.4mm, 2.92mm) |
Подробная информация о упаковке:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовSMPM соединитель,Если вы не можете найти используемый соединитель, пожалуйста, свяжитесь с нами.Это....
