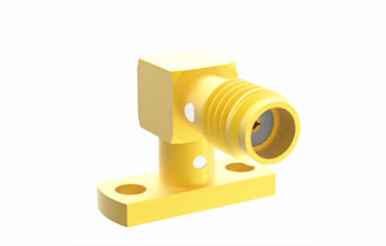

SMA женский фланцевый кронштейн с правой стороны RF соединитель с соответствующим пин φ0.4
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | SMA RF Conector | Покрытие: | покрытые золотом |
|---|---|---|---|
| Половое положение: | женская | Импеданс: | 50Ω |
| Частота: | DC~18GHz | Прочность: | 500 циклов |
| Модель: | SMA-KWFD44 | ||
| Выделить: | Женский RF-коннектор с кронштейном,Позолоченный женский соединитель SMA,SMA RF соединитель под правым углом |
||
SSMA Женщина Правый угол фланцевой монтаж совпадает с пин φ0,4 RF соединителя
Коаксиальный RF-коннектор серии SSMA является меньшей версией соединителя SMA, известного своим компактным размером, широким диапазоном частот и высокой надежностью.Этот соединитель обычно используется в таких отраслях промышленности, как авиация, аэрокосмическая, микроволновая связь и многое другое.
Спецификация:
| Интерфейс согласно | IEC60169-15 |
| Импеданс | 50Ω |
| Диапазон частот | постоянное до 18 ГГц |
| Потеря вставки | ≤ 0,30 дБ |
| VSWR | ≤ 1.3 |
| Сопротивление изоляции | ≥ 5000 МΩ |
| Сопротивление контактного центра | ≤3mΩ |
| Сопротивление внешнего контакта | ≤2mΩ |
| Циклы спаривания | ≥ 500 |
| Температурный диапазон | -65-+165°C |
| Диэлектрический | ПТФЕ |

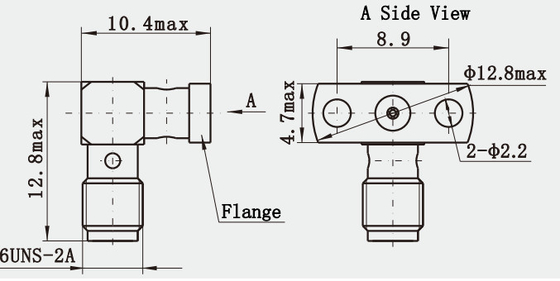

Очертание:(мм)
Подобные продукты:
1.Золотоватые латуни 2 отверстия фланцевая установка прямой RF коаксиальный соединитель Jack
| Модель No. | Л | L1 | D | D1 | D2 | Примечание |
| SMA-KFD193 | 4 | 1.5 | 0.5*0.2 | 4 | 2.2 | Плоская сторона терминала параллельна длинной стороне фланца |
| SMA-KFD524 | 5 | 2.5 | 0.5*0.2 | 4 | 2.6 | |
| SMA-KFD773 | 4 | 4 | φ1,3*0.2 | 5.2 | 2.2 | |
| SMA-KFD1207 | 3.5 | 5 | 0.5*0.2 | 4.1 | 2.6 |
2.Герметически запечатанные женские соединители SMA RF
| Модель No. | Примечание |
| SMA ((M) -KFD | Герметическое уплотнение SMA женского 4-ствольного фланца RF-коннектор |
3.SMA женские 4 отверстия фланцевая монтаж правого угла RF коаксиальные разъемы
| Модель No. | D | Примечание |
| SMA-KWFD2 | 0.2*0.5 | SMA женский прямоугольный 4-створчатый фланцевый RF соединитель |
| SMA-KWFD109 | 0.5*0.2 |
Применение:
SSMA-коннектор представляет собой миниатюрный коаксиальный коннектор, используемый в основном для высокочастотных приложений.обычно между DC и 26Благодаря своим высокопроизводительным характеристикам, разъем SSMA широко используется в различных отраслях промышленности, таких как аэрокосмическая, оборонная и беспроводная связь.
Примечание:
У нас более 10 000 видовСоединитель SMA, если вы не нашли используемый коннектор, пожалуйста, свяжитесь с нами с вашими данными.
