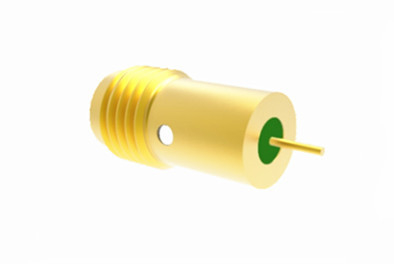

SMA герметически запечатанная переборка женский RF-коннектор с микролентой
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Покрытие: | Покрытие золотом/пассивация | Частота: | DC~18GHz |
|---|---|---|---|
| Половое положение: | женская | Продолжительность: | 500 циклов |
| Применение: | Аудио/Vedio/микроволна | рабочее напряжение: | 335V r.m.s на уровне моря |
| Тип: | Соединители SMA Rf | Форма тела: | Прямой. |
| Выделить: | Простой женский соединитель SMA,SMA герметически запечатанная переборка,SMA RF соединитель с микролентой |
||
SMA герметически запечатанная переборка женская с микрополосой RF-коннектором
Серия SMA представляет собой миниатюрный коаксиальный RF-коннектор, разработанный и произведенный в соответствии с Mil-C-39012. Он может похвастаться небольшим объемом, отличной пропускной способностью и превосходными электрическими характеристиками.SMA является наиболее часто используемым коаксиальным соединителем для микроволновой связи и микроволнового измерительного оборудованияВысокопроизводительные разъемы, разработанные нашей компанией, могут достигать 20 ГГц.
Спецификация:
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | Подключение с помощью сольфового кабеля DC ~ 12,4 ГГц | |
| Подключение с помощью полутвердого кабеля DC~18GHz | ||
| Номинальное напряжение | 335VRMS* | |
| Диэлектрики Напряжение-сопротивление | 1000VRMS* | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Центральный дирижер | ≤ 3,0 мΩ |
| Внешний проводник | ≤ 2,0 мΩ | |
| VSWR | ≤ 1.3 | |
Особенности:
Широкая пропускная способность: СМА-коннекторы поддерживают частоты до 18 ГГц, что делает их чрезвычайно полезными в высокочастотных приложениях.
Высокая производительность: Они обеспечивают отличную электрическую производительность, что имеет решающее значение для поддержания целостности сигнала.
Высокая надежность: Конструкция соединителей SMA обеспечивает их надежность в течение длительных периодов использования, что имеет жизненно важное значение для стабильной работы систем.
Долгая продолжительность жизни: Их долговечность гарантирует, что они сохраняют производительность даже при частом спаривании и размножении.
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Медь, покрытая золотом |
| Женщина | Sn-P Бронзовый покрытый золотом | |
| Эластичный контакт | Бериллиевая бронза Никельное покрытие | |
| Шкалы и другие металлические части | Медь Никельное покрытие | |
| Пассивация из нержавеющей стали | ||
| Сжимание рукава | Медь Никельное покрытие | |
| Сжимательный крутящий момент соединения | 00,79-1,13 Н.м. | |
| Прочность | 500 циклов | |
| Печатный кольцо | Силиконовый каучук | |
| Изоляторы | ПТФЕ | |
Оригинальные чертежи коаксовых соединителей SMA RF:
(мм)
Преимущества SMA RF соединителей:
СМА-коннекторы - это подминиатюрный тип радиочастотного коаксиального разъема, широко используемого в микроволновых приложениях из-за их конструкции, которая вмещает частоты до 18 ГГц.Они используются в различных секторах, включая телекоммуникации., сетей, беспроводных коммуникаций, а также в оборудовании для испытаний и измерений.
Применение:
Благодаря своей компактной конструкции, широкой полосе пропускания и превосходным электрическим характеристикам, соединители SMA являются незаменимым компонентом в области радиочастотных и микроволновых технологий.Они необходимы для достижения высококачественных соединений в коммуникационных приложениях.
Подробная информация о упаковке:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовКоннектор, если вы не нашли используемый коннектор, пожалуйста, свяжитесь с нами с вашими данными.
