Подробная информация о продукте:
Оплата и доставка Условия:
|
| Наименование продукта: | Коаксиловый разъем SMA RF | ПЛАТИРОВАНИЕ: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Сертификат: | CE ROHS |
| Диэлектрический: | ПТФЕ | Тело: | Прямой. |
| Высокий свет: | Простой нержавеющий сталь SMA RF соединитель,SMA мужской RF соединитель |
||

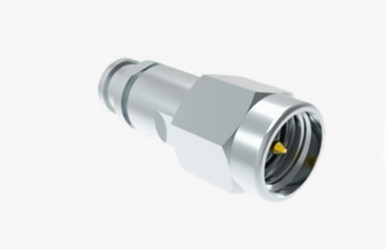

Нержавеющая сталь SMA мужской RF соединитель для кабеля CXN3507/MF363A
SMA - широко используемый радиочастотный коаксиальный соединитель, характеризующийся небольшим объемом натянутой сцепки.превосходные характеристикиЭти разъемы используются для подключения радиочастотных кабелей или микрополосочных линий в радиочастотных схемах беспроводных локальных сетей (WLAN), программ управления, микроволнового оборудования,При использовании полутвердых или полугибких кабелей диапазон частот может достигать 18 ГГц.
Особенности:
1Ультра-миниатюрный дизайн: как ультра-миниатюрный коаксиальный кабельный разъем, SMA имеет преимущественные размеры, что делает его подходящим для применения в местах с ограниченным пространством.
2Приложения высокой частоты: соединители SMA обычно используются в электронных системах, работающих на частотах до 18 ГГц или даже выше, что делает их популярными для высокочастотных RF-соединений.
3.Версальные типы соединений: соединители SMA выпускаются в мужской и женской версиях, а также в прямоугольной и прямоугольной конфигурациях,вместе с опциями установки панели для удовлетворения различных требований к соединению.
4.Шестугольный интерфейс: внешний интерфейс соединителя SMA имеет натянутую и шестиугольную форму, что позволяет использовать английский ключ для затягивания для обеспечения безопасного соединения.
Спецификация:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Интерфейс | IEC60169-15 |
| Импеданс | 50Ω |
| Диапазон частот | постоянное до 18 ГГц |
| Потеря вставки | ≤ 0,30 дБ |
| VSWR | ≤1,2 ((DC-6GHz) |
| Сопротивление изоляции | ≥ 5000 МΩ |
| Сопротивление контактного центра | ≤3mΩ |
| Сопротивление внешнего контакта | ≤2mΩ |
| Циклы спаривания | ≥ 500 |
| Температурный диапазон | -65-+165°C |
| Диэлектрический | ПТФЕ |
Подробный рисунок
Применение:
Коннекторы SMA широко используются в радиочастотных и микроволновых областях из-за их компактной конструкции, поддержки высокочастотного сигнала, разнообразия типов и хорошей адаптивности к окружающей среде.
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединительМиллиметровые волновые соединители ((2.4 мм, 2.92 мм) |
Примечание:
У нас более 10 000 видовАдаптер,Если вы не можете найти используемый соединитель, пожалуйста, свяжитесь с нами.Это....
