Прочность SMA женский фланцевый монтаж RF-коннектор из нержавеющей стали
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | SMA RF соединитель | ПЛАТИРОВАНИЕ: | Никельно покрытые |
|---|---|---|---|
| Прочность: | 500 циклов | Контактный материал: | Латунь, BeCu |
| Материал: | Медь | Стандарт проектирования:: | IEC60169-15 |
| Тип: | Прямой. | Половое положение: | Женщина |
| Выделить: | Нержавеющая сталь SMA RF соединитель,фланцевая установка SMA RF соединитель |
||

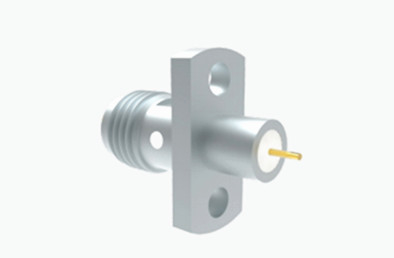

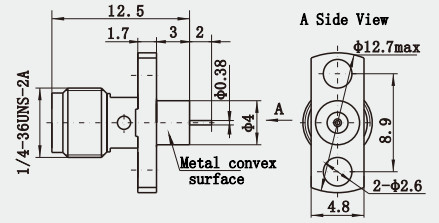

SMA женский фланцевой монтаж нержавеющей стали RF соединитель
Коннектор серии SMA представляет собой миниатюрный высокочастотный коаксиальный RF-коннектор, который был разработан и изготовлен в соответствии со стандартами MIL-C-39012.и исключительные электрические характеристикиSMA-коннектор является одним из наиболее часто используемых коаксиальных RF-коннекторов в различных областях, включая микроволновую связь и микроволновое измерительное оборудование.Высокопроизводительные соединители SMA, разработанные нашей компанией, способны поддерживать частоты до 20 ГГц..
Спецификация:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | |||
| Импеданс | 50Ω | ||
| Диапазон частот | Подключение с помощью сольфового кабеля DC ~ 12,4 ГГц | ||
| Подключение с помощью полутвердого кабеля DC~18GHz | |||
| Номинальное напряжение | 335VRMS | ||
| Диэлектрики Напряжение-сопротивление | 1000VRMS | ||
| Сопротивление изоляции | ≥ 5000 МΩ | ||
| Центровое сопротивление | Центральный дирижер | ≤ 3,0 мΩ | |
| Внешний проводник | ≤ 2,0 мΩ | ||
| VSWR | ≤ 1.3 | ||
| Материалы и механические характеристики | |||
| Центральный дирижер | Мужчина | Медь, покрытая золотом | |
| Женщина | Sn-P Бронзовый покрытый золотом | ||
| Эластичный контакт | Бериллиевая бронза Никельное покрытие | ||
| Шкалы и другие металлические части | Медь Никельное покрытие | ||
| Пассивация из нержавеющей стали | |||
| Сжимание рукава | Медь Никельное покрытие | ||
| Изоляторы | ПТФЕ | ||
| Печатный кольцо | Силиконовый каучук | ||
| Прочность | 500 циклов | ||
| Сжимательный крутящий момент соединения | 00,79-1,13 Н.м. | ||
Подробная информация о продукте:
Особенности:
1Научные эксперименты: В высокочастотных электронных исследованиях и экспериментах, проводимых в университетах и научно-исследовательских учреждениях, соединители SMA используются для создания и тестирования радиочастотных схем.
2Беспроводная инфраструктура: для подключения антенн базовых станций, усилителей мощности, фильтров, комбинаторов и другого сетевого оборудования.
3В аэрокосмической промышленности соединители SMA используются для различной авионики и связи космических аппаратов и передачи данных.
Применение:
1. Микроволновая связь: в беспроводных системах связи, таких как точечные связи, спутниковая связь и базовые станции мобильной связи,Коннекторы SMA используются для передачи и распределения сигнала.
2Испытательное оборудование: соединители SMA обычно используются в сетевых анализаторах, анализаторах спектра,и другие измерительные приборы для соединения испытательных кабелей и устройств для обеспечения точных измерений сигнала.
3. Навигационные системы: включая GPS и другие навигационные системы, где соединители SMA обычно используются для подключения антенн к приемникам.
4Медицинские устройства: некоторые медицинские изобразительные и диагностические устройства, такие как МРТ и ультразвуковые устройства, могут использовать соединители SMA для подключения компонентов на пути сигнала.
Каталог продукции:
| РЧ-адаптер |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| MCX/MMCX RF соединитель |
| BNC RF соединитель Миллиметровые волновые соединители ((2.4 мм, 2.92 мм) |
| Сборки радиочастотных кабелей |
| Водопровод к коаксиальному адаптеру |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
