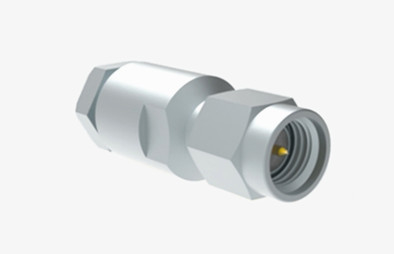

Мужской соединитель SMA RF - окончательное решение для применения кабелей MF30A
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Положение: | Конектор SMA RF | ПЛАТИРОВАНИЕ: | Никельное покрытие |
|---|---|---|---|
| Половое положение: | Мужчина | Импеданс: | 50Ω |
| Частота: | DC ~ 18 ГГц | Продолжительность: | 500 циклов |
| Тело: | Прямой. | Применение: | аудио/видео/микроволновка |
| Выделить: | MF30A кабель SMA RF соединитель,мужской SMA RF соединитель |
||
Идеально подходит для расширения кабельных приложений MF30A Premium High-Performance SMA Male RF Connector
Коаксиальный соединитель SMA RF - это компактный высокочастотный коаксиальный соединитель, разработанный в соответствии с MIL-C-39012.широкий диапазон частот, исключительные механические и электрические характеристики, а также высокая надежность.широко используется в таких областях, как микроволновые телекоммуникации и измерительные аппаратыВысокопроизводительная серия, разработанная нашей компанией, может обслуживать частоты до впечатляющих 20 ГГц.
Ключевые особенности:
1. компактный дизайн: соединитель SMA представляет собой миниатюрный высокочастотный коаксиальный соединитель, что делает его идеальным для ограниченных пространством приложений.
2Широкий диапазон частот: соединители SMA могут поддерживать широкий диапазон частот, обычно от постоянного тока до 18 ГГц, причем некоторые специализированные соединители SMA даже способны работать на более высоких частотах,например 260,5 ГГц.
3Высокая производительность: соединители SMA демонстрируют отличную электрическую производительность, характеризующуюся низкими потерями вставки, высокими потерями возврата и хорошим соотношением постоянных волн напряжения (VSWR).
4Высокая надежность: благодаря высококачественному дизайну и производственным стандартам (например, MIL-C-39012), этот разъем является очень надежным и подходящим для требовательных военных и аэрокосмических приложений.
Спецификация соединителей SMA RF:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Интерфейс согласно | IEC60169-15 |
| Импеданс | 50Ω |
| Диапазон частот | постоянное до 18 ГГц |
| Потеря вставки | ≤ 0,30 дБ |
| VSWR | ≤1,2 ((DC-6GHz) |
| Сопротивление изоляции | ≥ 5000 МΩ |
| Сопротивление контактного центра | ≤3mΩ |
| Сопротивление внешнего контакта | ≤2mΩ |
| Циклы спаривания | ≥ 500 |
| Температурный диапазон | -65-+165°C |
| Диэлектрический | ПТФЕ |
Применение:
1. Микроволновая связь: в микроволновых приемопередатчиках, микроволновых связях и оборудовании для спутниковой связи для подключения коаксиальных кабелей в пути сигнала используются соединители SMA.
2. Испытательное и измерительное оборудование: высокочастотное испытательное оборудование, такое как сетевые анализаторы, анализаторы спектра и генераторы сигналов, использует соединители SMA для ввода и вывода сигналов.
3Радарные системы: В военных и метеорологических радиолокационных системах соединители SMA могут использоваться для подключения высокочастотных сигнальных линий между антеннами и связанным с ними электронным оборудованием.
4Беспроводная связь: соединители SMA обычно используются в беспроводных маршрутизаторах, базовых станциях и других беспроводных коммуникационных устройствах для подключения антенн и передачи сигнала.

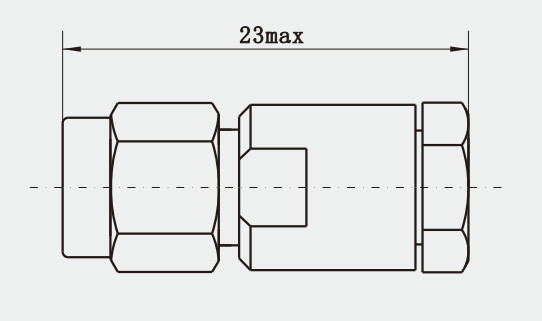

Более подробная информацияМужской RF-коннектор SMA:
Каталог продукции:
| РЧ-адаптер |
| SMA RF соединитель |
| SSMP RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| MCX/MMCX RF соединитель |
| Миллиметровые волновые соединители ((2,4 мм, 2,92 мм) |
| Сборки радиочастотных кабелей |
| Водопровод к коаксиальному адаптеру |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
Соответствующий продукт
1.SMA Женские соединители RF для ПКБ
2.SMA 4-отверстия фланцевая установка RF коаксовые соединители правого угла
| Модель No | Л | L1 | L2 | D | Примечание |
| SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
| SMA-KWFD8 | 15.1 | 3 | 1 | 1.3 | |
| SMA-KWFD103 | 22.4 | 5.4 | 5.7 | 1.3 | |
| SMA-KFD113 | 34 | 20 | 2.9 | 1.3 | |
| SMA-KWFD118 | 20.1 | 4.8 | 4.2 | 1.3 | |
| SMA-KWFD120 | 16.1 | 4 | 1 | 1.3 | |
| SMA-KWFD122 | 17.4 | 2.3 | 4 | 1.3 |
3. PCB Solder Mount 50Ω Позолоченные 18 ГГц SMA прямоугольные разъемы
| Модель No. | Л | L1 | Примечание |
| SMA-KWHD | 13.5 | 3.9 | |
| SMA-KWHD9 | 11.5 | 1.9 | |
| SMA-KWHD11 | 15.6 | 6 |
4.SMA Женские соединители для сварки ПКБ
| Модель No. | Л | D | D1 | Примечание |
| SMA-KHD9 | 2 | 1.3 | 1.4 | |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
Примечание:
У нас более 10 000 видовСоединитель SMA, если вы не нашли используемый коннектор, пожалуйста, свяжитесь с нами с вашими данными.
