Нержавеющая сталь Никельное покрытие SMA женский RF соединитель с микролентой
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Product name: | SMA RF Coaxial Connector | Plating: | Nickel Plated |
|---|---|---|---|
| Gender: | Female | Impedance: | 50Ω |
| Frequency: | DC~18GHz | Insulators: | PTFE |
| Application: | Microwave | Material: | Stainless Steel |
| Выделить: | Никельно покрытый женский соединитель SMA,РЧ соединитель SMA из нержавеющей стали,SMA женский микрополосатый RF соединитель |
||

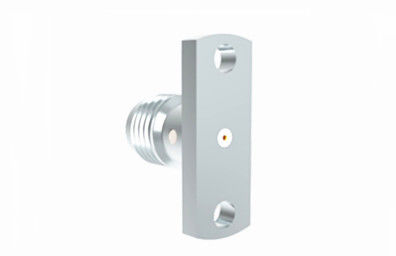

Никелированный разъем SMA Female RF из нержавеющей стали с микрополосковой линией
Серия SMA представляет собой компактный высокочастотный коаксиальный радиочастотный разъем, разработанный и произведенный в соответствии с MIL-C-39012. Он отличается малым размером, широкой полосой пропускания и превосходными электрическими характеристиками. Являясь одним из наиболее часто используемых коаксиальных радиочастотных разъемов в различных областях микроволновой связи и измерительного оборудования, наши высокопроизводительные разъемы SMA могут работать на частотах до 20 ГГц.
Спецификация:
Примечание: Конкретные данные модели основаны на данных из спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC~18GHz | |
| Номинальное напряжение | 335VRMS* | |
| Напряжение пробоя диэлектрика | 1000VRMS* | |
| Сопротивление изоляции | ≥5000MΩ | |
| Сопротивление центрального проводника | Центральный проводник | ≤3.0mΩ |
| Внешний проводник | ≤2.0mΩ | |
| КСВН | ≤1.3 | |
| Материал и механические характеристики: | |||
| Центральный проводник | Папа/Штекер | Латунь | Позолоченный |
| Мама/Розетка | Бериллиевая бронза | Позолоченный | |
| Упругий контакт | Бериллиевая бронза | Никелированный | |
| Корпус | Латунь | Позолоченный | |
| Корпус | Нержавеющая сталь | Пассивированный | |
| Изолятор | PTFE | ||
| Уплотнительное кольцо | Силиконовая резина | ||
| Долговечность | 500 циклов | ||
| Крутящий момент | 0.79~1.13N.m | ||
| *Другие материалы и покрытия могут быть изготовлены на заказ | |||

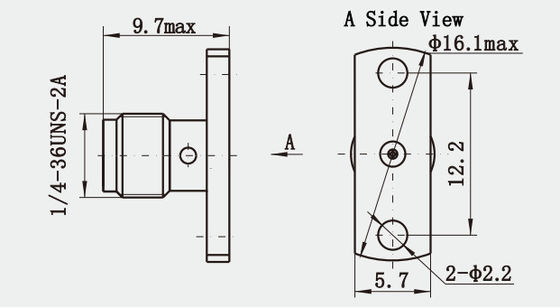

Чертеж и дополнительные изображения
Никелированный разъем SMA Female RF из нержавеющей стали с микрополосковой линией:
(Единица измерения: мм)
Преимущества:
1. Отличные электрические характеристики: В пределах рабочего диапазона частот разъем SMA обеспечивает низкие потери на отражение (хорошее согласование импеданса), низкие вносимые потери и хороший коэффициент стоячей волны по напряжению (КСВН).
2. Механическая стабильность: Разъемы SMA используют резьбовой механизм соединения, который обеспечивает высокую стабильность соединения и повторяемость.
3. Коррозионная стойкость: Использование материала из нержавеющей стали обеспечивает разъемам SMA высокую стойкость к коррозии, что делает их пригодными для использования на открытом воздухе или в суровых условиях.
Применение:
1. Системы микроволновой связи: В системах связи точка-точка и спутниковой связи разъемы SMA используются для высокопроизводительной передачи сигналов.
2. Испытательное оборудование: Разъемы SMA часто встречаются в радиочастотном испытательном оборудовании, таком как сетевые анализаторы и анализаторы спектра, поскольку они могут обрабатывать высокочастотные сигналы без внесения чрезмерных вносимых потерь.
3. Радиолокационные и навигационные системы: В радиолокационных системах и приложениях GPS-навигации разъемы SMA могут использоваться для подключения антенн и других высокочастотных компонентов.
Каталог продукции:
| РЧ-адаптер |
| РЧ-разъем SMA/SSMA |
| РЧ-разъем SMP/SSMP |
| РЧ-разъем TNC |
| РЧ-разъем типа N |
| РЧ-разъем MCX/MMCX |
| РЧ-разъем BNC |
| Волноводные РЧ-адаптеры |
| Стеклянные герметичные уплотнения |
| Разъем серии J30J |
| Микроволновые поворотные соединения |
| ПРИМЕЧАНИЕ: |
У нас более 10 000 типов
SMAРазъемы Адаптеры , если нужного вам разъема нет в наличии, пожалуйста, свяжитесь с нами, предоставив ваши данные.
