Нержавеющая сталь с никелевым покрытием SMA женский RF-коннектор с микролентой
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Product name: | SMA RF Coaxial Connector | Plating: | Nickel Plated |
|---|---|---|---|
| Gender: | Female | Impedance: | 50Ω |
| Frequency: | DC~18GHz | Insulators: | PTFE |
| Application: | Microwave | Material: | Stainless Steel |
| Выделить: | Нержавеющая сталь SMA женский RF соединитель,Микростеп SMA женский РЧ-коннектор,Никлековый женский RF-коннектор SMA |
||
Разъем SMA RF типа «розетка» из нержавеющей стали с никелевым покрытием и микрополосковой линией
Серия SMA - это компактный высокочастотный коаксиальный RF-разъем, разработанный и произведенный в соответствии со стандартом MIL-C-39012. Он отличается небольшим размером, широкой полосой пропускания и превосходными электрическими характеристиками. Являясь одним из наиболее часто используемых коаксиальных RF-разъемов в различных областях микроволновой связи и измерительного оборудования, наши высокопроизводительные разъемы SMA могут работать на частотах до 20 ГГц.
Спецификация:
Примечание: конкретные данные модели основаны на данных, указанных в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC~18 ГГц | |
| Номинальное напряжение | 335 В RMS* | |
| Диэлектрическая прочность | 1000 В RMS* | |
| Сопротивление изоляции | ≥5000MΩ | |
| Сопротивление | Центральный проводник | ≤3.0mΩ |
| Внешний проводник | ≤2.0mΩ | |
| КСВН | ≤1.3 | |
| Материал и механические характеристики: | |||
| Центральный проводник | Штекер/Вилка | Латунь | Позолоченный |
| Розетка/Гнездо | Бериллиевая бронза | Позолоченный | |
| Упругий контакт | Бериллиевая бронза | Никелированный | |
| Корпус/Оболочка | Латунь | Позолоченный | |
| Корпус/Оболочка | Нержавеющая сталь | Пассивированный | |
| Изолятор | PTFE | ||
| Уплотнительное кольцо | Силиконовая резина | ||
| Долговечность | 500 циклов | ||
| Крутящий момент | 0.79~1.13 Нм | ||
| *Другие материалы и покрытия могут быть изготовлены по индивидуальному заказу | |||

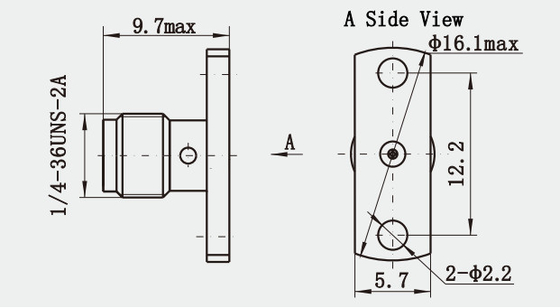

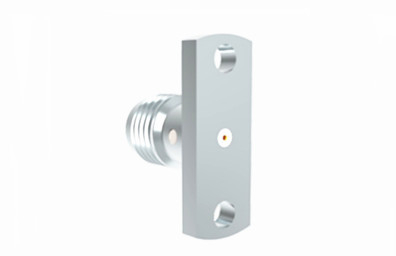

Чертеж и больше изображений
Разъем SMA RF типа «розетка» из нержавеющей стали с никелевым покрытием и микрополосковой линией:
(Единица измерения: мм)
Преимущества:
1. Отличные электрические характеристики: в пределах своего рабочего диапазона частот разъем SMA обеспечивает низкие потери на отражение (хорошее согласование импеданса), низкие вносимые потери и хорошее отношение стоячей волны по напряжению (КСВН).
2. Механическая стабильность: разъемы SMA используют резьбовой механизм соединения, который обеспечивает высокую стабильность соединения и повторяемость.
3. Коррозионная стойкость: использование нержавеющей стали обеспечивает разъемам SMA высокую устойчивость к коррозии, что делает их пригодными для использования на открытом воздухе или в суровых условиях.
Применение:
1. Системы микроволновой связи: в системах связи точка-точка и спутниковой связи разъемы SMA используются для высокопроизводительной передачи сигналов.
2. Испытательное оборудование: разъемы SMA обычно встречаются в RF-испытательном оборудовании, таком как анализаторы сети и анализаторы спектра, поскольку они могут обрабатывать высокочастотные сигналы, не вызывая чрезмерных вносимых потерь.
3. Радарные и навигационные системы: в радиолокационных системах и приложениях GPS-навигации разъемы SMA могут использоваться для подключения антенн и других высокочастотных компонентов.
Каталог продукции:
| RF адаптер |
| Разъем SMA/SSMA RF |
| Разъем SMP/SSMP RF |
| Разъем TNC RF |
| Разъем N типа RF |
| Разъем MCX/MMCX RF |
| Разъем BNC RF Разъемы миллиметрового диапазона волн (2,4 мм, 2,92 мм) |
| Кабельные сборки RF |
| Адаптер волновод-коаксиал |
| Герметичные соединения стекло-металл |
| Разъем серии J30J |
| Микроволновые вращающиеся соединения |
ПРИМЕЧАНИЕ:
У нас более 10 000 типов SMA Разъемы и адаптеры, если разъем, который вы используете, не найден, свяжитесь с нами и сообщите свои данные.
