Подробная информация о продукте:
Оплата и доставка Условия:
|
| Наименование продукта: | Конектор SMA RF | ПЛАТИРОВАНИЕ: | Никельно покрытые |
|---|---|---|---|
| Взрыв: | ≤ 1.3 | Тип установки: | Фланцевая установка |
| Рабочее напряжение: | 335V r.m.s на уровне моря | Диапазон частот: | DC к 18GHz |
| Тело: | из нержавеющей стали | Половое положение: | Джек/женщина |
| Высокий свет: | Никельно покрытый соединитель RF Jack,SMA женский RF Jack соединитель,Подключатель для микрополоски RF |
||

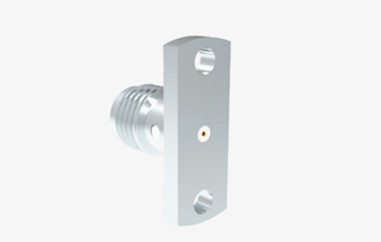

Нержавеющая сталь Никельное покрытие SMA Женщина RF Jack соединитель с микролентой
Коаксиальный соединитель SMA RF, компактный и высокочастотный тип, разработанный в соответствии с MIL-C-39012, имеет небольшой форм-фактор, широкую полосу пропускания,исключительные механические и электрические характеристикиОн является наиболее широко используемым радиочастотным коаксиальным разъемом, находящим широкое применение в микроволновой связи, микроволновых измерительных аппаратах,и различных других секторовДиапазон высокопроизводительных разъемов нашей компании в этой серии разработан для частот до 20 ГГц.
Спецификации соединителей SMA Rf:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Интерфейс согласно | IEC60169-15 |
| Импеданс | 50Ω |
| Диапазон частот | постоянное до 18 ГГц |
| Потеря вставки | ≤ 0,30 дБ |
| VSWR | ≤1,2 ((DC-6GHz) |
| Сопротивление изоляции | ≥ 5000 МΩ |
| Сопротивление контактного центра | ≤3mΩ |
| Сопротивление внешнего контакта | ≤2mΩ |
| Циклы спаривания | ≥ 500 |
| Температурный диапазон | -65-+165°C |
Материал и механические характеристики:
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Медь, покрытая золотом |
| Женщина | Sn-P Бронзовый покрытый золотом | |
| Эластичный контакт | Бериллиевая бронза Никельное покрытие | |
| Шкалы и другие металлические части | Медь Никельное покрытие | |
| Пассивация из нержавеющей стали | ||
| Сжимание рукава | Медь Никельное покрытие | |
| Сжимательный крутящий момент соединения | 00,79-1,13 Н.м. | |
| Прочность | 500 циклов | |
| Печатный кольцо | Силиконовый каучук | |
| Изоляторы | ПТФЕ | |

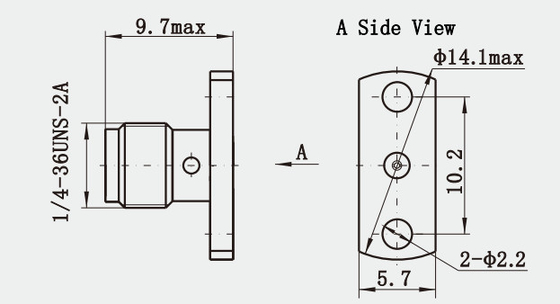

Оригинальный чертеж соединителей SMA RF Coax:
Ключевые особенности:
1Широкое применение: соединители SMA широко используются в микроволновой связи, радиолокационных системах, испытательном оборудовании, спутниковой связи,и другие области, требующие миниатюризации и высокочастотных характеристик.
2. Типы интерфейсов: соединители SMA часто поставляются с различными типами интерфейсов, включая прямые, 90° изгибы и гендерные вариации, чтобы удовлетворить различные потребности в проектировании цепей.
3Материалы и покрытие: кроме корпуса из нержавеющей стали,центральный проводник и контакты могут быть покрыты золотом или другими проводящими материалами, чтобы уменьшить сопротивление контакта и повысить надежность соединения.
4Приспособимость к окружающей среде: соединители SMA могут адаптироваться к различным температурам и условиям окружающей среды.Хотя специфический диапазон температур может варьироваться в зависимости от конструкции и выбора материалов производителя.
Применение:
1Базовые станции беспроводной связи: соединители SMA используются для подключения антенн к передатчикам и приемникам при строительстве и обслуживании инфраструктуры беспроводной связи.
2Лаборатории и исследования: в научных экспериментах и исследованиях радиочастотных токов соединители SMA используются для создания и тестирования высокочастотных схем.
3. Модули и карты радиочастотного тока: при производстве модулей, преобразователей и связанных с ними плат соединители SMA могут служить интерфейсом между модулями или от карт до антенн.
Каталог продукции:
| РЧ-адаптер |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| MCX/MMCX RF соединитель |
| BNC RF соединительМиллиметровые волновые соединители ((2.4 мм, 2.92 мм) |
| Сборки радиочастотных кабелей |
| Водопровод к коаксиальному адаптеру |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
Сопутствующие продукты:
1) герметически герметичные женские соединители SMA RF
| Модель No. | Примечание |
| SMA ((M) -KFD | герметичный |
2) Женщина Bulkheaf Правый угол сварщик монтаж SMA соединитель
| Модель No. | Л | Примечание |
| SMA-KYWHD | 14.8 | |
| SMA-KYWHD1 | 13.5 |
- Что?Примечание:
У нас более 10 000 видовСоединитель SMA, если вы не нашли используемый коннектор, пожалуйста, свяжитесь с нами с вашими данными.
