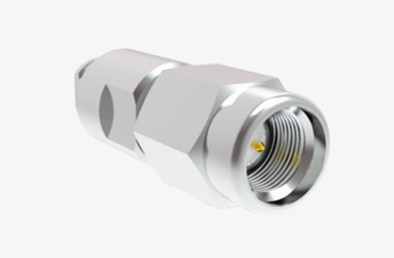

SSMA Мужской RF-коннектор из нержавеющей стали для кабеля CXN3506/MF108A
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | SSMA RF соединитель | Покрытие: | Пассивизация |
|---|---|---|---|
| Половое положение: | Мужчина | Импеданс: | 50Ω |
| Прочность: | 500 циклов | Приложение: | Коммуникация |
| Материал: | Нержавеющая сталь | Тип: | SSMA |
| Выделить: | Радиочастотный соединитель из нержавеющей стали,Мужской RF-коннектор SSMA,РЧ-коннектор для кабеля CXN3506/MF108A |
||
SSMA Мужской разъем из нержавеющей стали для коаксиального кабеля CXN3506/MF108A
Коаксиальный разъем SSMA серии RF представляет собой уменьшенную версию разъема SMA. Он отличается компактным размером, широким диапазоном частот и высокой надежностью. Этот разъем широко используется в различных отраслях, включая авиацию, аэрокосмическую промышленность и микроволновую связь, среди прочих.
Спецификация разъемов SSMA RF:
Примечание: Частота модели основана на данных, указанных в спецификации продукта.
| Электронные и материальные характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC～30 ГГц | |
| Номинальное напряжение | 250 В RMS (максимум на уровне моря) | |
| Диэлектрическая прочность | 750 В RMS (максимум на уровне моря) | |
| Сопротивление изоляции | ≥5000MΩ | |
| Центральный проводник | Мужской | Медный сплав, позолоченный |
| Женский | Бериллиевая бронза, позолоченная | |
| Корпус и другие металлические детали | Медный сплав, позолоченный | |
| Обжимная втулка | Медный сплав, никелированный | |
| Изолятор | PTFE | |
| Уплотнительное кольцо | Силиконовая резина | |
| Долговечность | 500 циклов | |

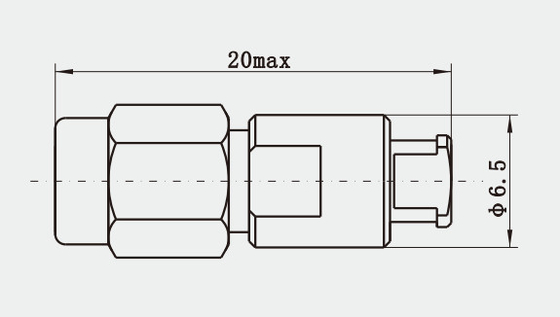

Габаритный чертеж: (Единица измерения: мм)
Основные характеристики:
1. Миниатюрный дизайн: разъем SSMA представляет собой уменьшенную версию разъема SMA, подходящую для ограниченных пространств, таких как авиация, аэрокосмическая промышленность и портативные устройства.
2. Широкополосная производительность: разъемы SSMA могут обрабатывать широкий диапазон частот, обычно охватывающий сигналы от постоянного тока до 18 ГГц или даже выше.
3. Высокая надежность: конструкция из нержавеющей стали обеспечивает отличную коррозионную стойкость и механическую прочность, обеспечивая надежность и долговечность разъема в суровых условиях.
Применение:
1. Аэрокосмическая промышленность и авиация: в самолетах и космических исследованиях, где размер и вес являются критическими факторами, разъемы SSMA обычно используются для спутниковой связи, авионики и навигационных систем.
2. Мобильная связь: в мобильных устройствах, таких как сотовые телефоны и планшеты, разъемы SSMA могут использоваться для подключения антенн и радиочастотных модулей.
3. Испытательное оборудование: в радиочастотном испытательном и измерительном оборудовании разъемы SSMA обеспечивают целостность и повторяемость сигнала, часто используются для подключения испытательных приборов к тестируемому устройству.
Каталог продукции:
| RF адаптер |
| Разъем SMA/SSMA RF |
| Разъем SMP/SSMP RF |
| Разъем TNC RF |
| Разъем N типа RF |
| Разъем MCX/MMCX RF |
| Разъем BNC RF |
| Кабельные сборки RF |
| Адаптер волновод-коаксиал |
| Герметичные уплотнения стекло-металл |
| Разъем серии J30J |
| Микроволновые вращающиеся соединения |
Размеры интерфейса:
Сопутствующие товары:
1) Позолоченный SSMA женский прямой фланцевый коаксиальный разъем RF
| Модель № | Примечание |
| SSMA-KF506 |
2) SSMA мужской прямой коаксиальный разъем RF
| Модель № | Примечание |
| SSMA-J506G-1-Y1 | Устойчив к соляному туману в течение 192 часов |
ПРИМЕЧАНИЕ:
У нас более 10 000 типов разъемов SMA, если вы не нашли нужный разъем, свяжитесь с нами и сообщите свои данные.
