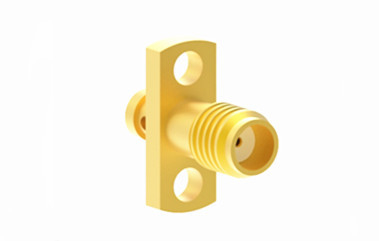

SSMA женский золотоваланный латунный коаксиальный соединитель для кабеля CXN3506/MF108A
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Item: | SMA RF Connector | Plating: | Gold Plated |
|---|---|---|---|
| Gender: | Female | Impedance: | 50Ω |
| Frequency: | DC~18GHz | Lifetime: | 500 Cycles |
| Body: | Brass | Application: | Audio/Vedio/Microwave |
| Выделить: | Коаксиальный соединитель RF женского типа SSMA,Позолоченный коаксиальный соединитель RF,Латунный коаксиловый разъем RF |
||
SSMA Женский позолоченный латунный коаксиальный ВЧ разъем для кабеля CXN3506/MF108A
ВЧ коаксиальный разъем серии SSMA представляет собой миниатюрное производное от разъема SMA, отличающееся компактным размером, широким диапазоном частот и высокой надежностью. Он широко применяется в таких отраслях, как авиация, аэрокосмическая промышленность и микроволновая связь, среди прочих.

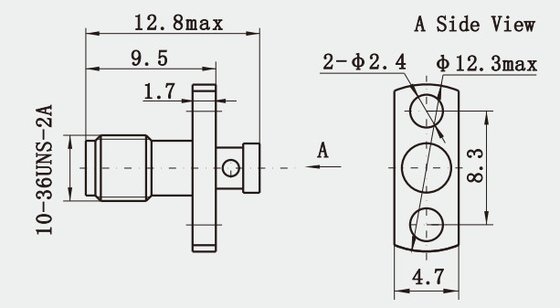

Габаритный чертеж:
Примечание: конкретные данные модели основаны на данных, указанных в спецификации продукта.
Спецификация ВЧ разъемов SSMA:
Примечание: конкретные данные модели основаны на данных, указанных в спецификации продукта.
| Электрические и материальные характеристики | ||
| Импеданс | 50 Ом | |
| Диапазон частот | DC~18 ГГц | |
| Номинальное напряжение | 250 В RMS (максимум на уровне моря) | |
| Диэлектрическая прочность | 750 В RMS (максимум на уровне моря) | |
| КСВН | ≤1.3 | |
| Сопротивление изоляции | ≥5000 МОм | |
| Центральный проводник | Мужской | Латунь золотое покрытие |
| Женский | Бериллиевая медь золотое покрытие | |
| Корпус и другие металлические детали | Латунь золотое покрытие | |
| Нержавеющая сталь пассивированная | ||
| Оболочка кабеля | Латунь никелированное покрытие | |
| Изолятор | PTFE | |
| Уплотнительное кольцо | Силиконовая резина | |
| Момент затяжки | 0.79 -1.13 Нм | |
Основные характеристики:
1. Хорошие электрические характеристики: они имеют низкие потери на отражение и низкие вносимые потери, обеспечивая четкую передачу сигнала.
2. Физический размер: разъемы SSMA имеют небольшие размеры, что облегчает их использование в компактных конструкциях.
3. Совместимость: разъемы SSMA обычно используются с 50-омными коаксиальными кабелями и могут быть совместимы с другими типами небольших ВЧ разъемов.
Применение:
1. Микроволновая связь: в микроволновых линиях и беспроводной инфраструктуре разъемы SSMA используются для подключения компонентов, передающих и принимающих сигналы.
2. Системы приборостроения и управления: датчики и исполнительные механизмы, используемые в промышленной автоматизации и управлении технологическими процессами, могут использовать разъемы SSMA.
3. Применения GPS: соединения антенн в устройствах глобальной системы позиционирования (GPS) часто используют разъемы SSMA.
ПРИМЕЧАНИЕ:
У нас более 10 000 типов адаптеров разъемов SSMA, если разъем, который вы используете, не найден, свяжитесь с нами и сообщите свои данные.
