2.4 Милиметровый волновой серийный RF мужской разъемный разъем из нержавеющей стали с микрорезиной
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | 2.4mm RF коаксиальное Conector | ПЛАТИРОВАНИЕ: | Покрытие золотом/пассивация |
|---|---|---|---|
| Импеданс: | 50Ω | Сертификат: | ISO-9001-2015 |
| Тип: | Мужчина | Взрыв: | ≤1.05+0.005f |
| Материал: | Латунь/нержавеющая сталь | Диапазон частот: | DC~50GHz |
| Выделить: | 2.4 миллиметровый РЧ мужской разъемный разъем,РЧ мужской разъемный разъем из нержавеющей стали |
||

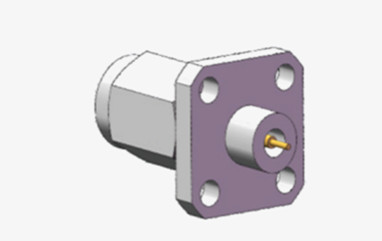

2.4 Милиметровый волновой серийный RF мужской разъемный разъем из нержавеющей стали с микрорезиной
2.4 мм разъемы являются примером передовых миллиметровых волн (MMW) разъемов, которые эффективно работают до 50 ГГц. Эти разъемы используют воздушный интерфейс, соединенный с натяжкой,Известны своими упрощенными размерамиТакие характеристики делают их жизненно важными в высокочастотных микроволновых оценках и использовании миллиметровых волн.
В стандартных радиочастотных и микроволновых контекстах часто используются высокоточные коаксиальные соединители 50 Ом 2,4 мм. Эти соединители, известные своей исключительной производительностью,являются неотъемлемой частью множества испытаний и измерений, от сотовой связи до спутниковых связей, гарантирующих точную совместимость между устройствами и кабелями.Эти соединители построены, чтобы выдерживать итерационное использованиеОни сконструированы с помощью диэлектрической системы воздуха и дополнены центральной проводниковой опорой из пластика с низкой потерью, что повышает их общую эффективность и функциональность.

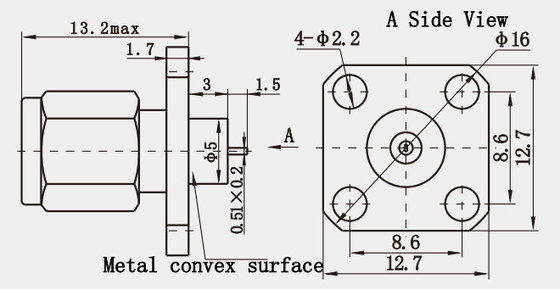

Контурный рисунок:(мм)
Спецификация:
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ≈ 50 ГГц
|
|||
|
Номинальное напряжение
|
170VRMS (максимальный уровень моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
500VRMS (максимальный уровень моря)
|
|||
|
Сопротивление изоляции
|
≥ 5000 МΩ
|
|||
|
Сопротивление на контакт |
Внешний проводник
|
≤2mΩ
|
||
|
Центральный дирижер
|
≤3mΩ
|
|||
|
VSMR
|
≤1,05+0,005f
|
|||
Размеры интерфейса:
Особенности:
1Прочность:
Конструированный из пассивированных материалов корпуса из нержавеющей стали и контактных булавок из бериллиевой меди, соединитель обеспечивает долговечность и долгосрочную стабильность работы.Нержавеющая сталь также обеспечивает отличную коррозионную устойчивость, что делает его подходящим для использования в суровой среде.
2Широкий спектр применений:
Этот тип соединителя применим во многих областях, включая антенны, аудио, телевидение и радио,из-за его высокой производительности и надежности, отвечающей строгим требованиям к RF-соединениям в этих областях.
Преимущества:
| Обычные продукты | Элитные продукты | |
| Диапазон частот | DC ~ 40 ГГц | DC ~ 65 ГГц |
| VSWR | ≤ 1.35 | ≤ 1.3 |
| Прочность | 300 циклов | > 500 циклов |
Применение:
1Радиоприложения
Любительское и профессиональное радиооборудование: в любительских радиокоммуникациях и радиостанциях Citizens Band (CB), 2.4мм разъемы используются для подключения различных радиоустройств благодаря их стабильной производительности и механической совместимостиОни обеспечивают надежную передачу сигнала и повышенную безопасность соединения с помощью механизма скрепления с винтом.
Морское применение VHF: в морской связи, особенно на радиооборудовании с очень высокой частотой (VHF), 2,4 мм разъемы предпочтительнее из-за их коррозионной стойкости и высокой долговечности.Они поддерживают долгосрочную надежность в морской среде, избегая повреждения морской водой и влажностью.
2. Инструменты и системы для применения миллиметровых волн
Высокоточные испытательные приборы: 2,4 мм разъемы играют решающую роль в высокоточных испытательных приборах в лабораториях и производственных линиях.Эти соединители обеспечивают точную передачу сигнала и стабильность соединения., гарантируя точность результатов испытаний.
Основные продукты:
| РЧ-адаптер |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| MCX/MMCX RF соединитель |
| BNC RF соединитель Миллиметровые волновые соединители ((2.4 мм, 2.92 мм) |
| Сборки радиочастотных кабелей |
| Водопровод к коаксиальному адаптеру |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
Примечание:
У нас более 10 000 видовКоннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
