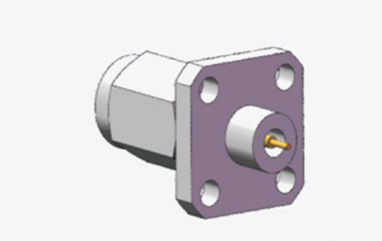

2.4 мм миллиметровая серия ВЧ-разъем из нержавеющей стали с микрополосковой линией
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | 2.4mm RF коаксиальное Conector | ПЛАТИРОВАНИЕ: | Покрытие золотом/пассивация |
|---|---|---|---|
| Импеданс: | 50Ω | Сертификат: | ISO-9001-2015 |
| Тип: | Мужчина | Взрыв: | ≤1.05+0.005f |
| Материал: | Латунь/нержавеющая сталь | Диапазон частот: | DC~50GHz |
| Название продукта: | Коаксиальный радиочастотный разъем 2,4 мм | ||
| Выделить: | 2.4 мм ВЧ-разъем из нержавеющей стали,2.4 мм штекерный разъем для микрополосковой линии,2.4 мм миллиметровый ВЧ-разъем |
||
2.4-миллиметровая серия ВЧ-разъемов из нержавеющей стали с микрополосковой линией
Разъемы 2,4 мм являются образцом передовых миллиметровых (MMW) разъемов, которые эффективно работают на частотах до 50 ГГц. Эти разъемы используют воздушный зазор в сочетании с резьбовым соединением, отличаясь компактными размерами, минимальным весом, высокой рабочей частотой и надежным соединением. Такие характеристики делают их незаменимыми при высокочастотных микроволновых измерениях и использовании в миллиметровом диапазоне.
В стандартных ВЧ и микроволновых системах часто используются прецизионные коаксиальные разъемы 2,4 мм на 50 Ом. Эти разъемы, известные своей исключительной производительностью, являются неотъемлемой частью множества испытательных и измерительных установок, от сотовой связи до спутниковых каналов связи, обеспечивая точную совместимость между устройствами и кабелями. Изготовленные из прочной нержавеющей стали, эти разъемы рассчитаны на многократное использование. Они разработаны с воздушной диэлектрической системой и дополнены центральным проводником из низкопотерьных пластиков, что повышает их общую эффективность и функциональность.

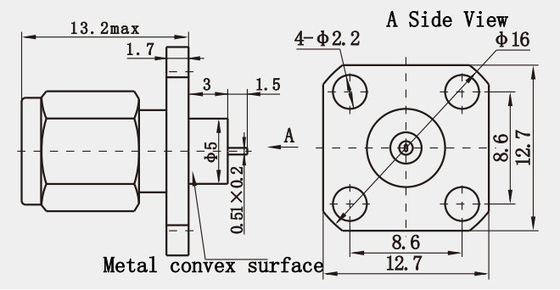

Принципиальная схема :(мм)
Спецификация :
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC～50GHz
|
|||
|
Номинальное напряжение
|
170VRMS (Максимум на уровне моря)
|
|||
|
Диэлектрическое напряжение
|
500VRMS (Максимум на уровне моря)
|
|||
|
Сопротивление изоляции
|
≥5000MΩ
|
|||
|
Сопротивление контакта |
Внешний проводник
|
≤2mΩ
|
||
|
Центральный проводник
|
≤3mΩ
|
|||
|
КСВН
|
≤1.05+0.005f
|
|||
Размеры интерфейса:
Особенности:
1. Долговечность:
Изготовленный из пассивированной нержавеющей стали и контактных штифтов из бериллиевой бронзы, разъем обеспечивает долговечность и стабильность характеристик в течение длительного времени. Нержавеющая сталь также обеспечивает превосходную коррозионную стойкость, что делает его пригодным для использования в суровых условиях.
2. Широкий спектр применения:
Этот тип разъема применим в различных областях, включая антенны, аудио, телевидение и радио, благодаря своей высокой производительности и надежности, отвечающей строгим требованиям ВЧ-соединений в этих областях.
Преимущества:
| Стандартные продукты | Премиум продукты | |
| Диапазон частот | DC~40GHz | DC~65GHz |
| КСВН | ≤1.35 | ≤1.3 |
| Долговечность | 300 циклов | >500 циклов |
Применение:
1. Радиоприложения
Любительское и профессиональное радиооборудование: В любительской радиосвязи и радиостанциях Си-Би (CB) разъемы 2,4 мм используются для подключения различных радиоустройств благодаря их стабильной работе и механической совместимости. Они обеспечивают надежную передачу сигнала и повышенную безопасность соединения благодаря механизму с винтовым креплением.
Приложения для морской УКВ-связи: В морской связи, особенно в радиооборудовании очень высоких частот (УКВ), разъемы 2,4 мм предпочтительны из-за их коррозионной стойкости и высокой долговечности. Они обеспечивают долговременную надежную работу в морских условиях, избегая повреждений от морской воды и влажности.
2. Применение в миллиметровых волновых приборах и системах
Высокоточные измерительные приборы: Разъемы 2,4 мм играют ключевую роль в высокоточных измерительных приборах в лабораториях и на производственных линиях. Например, в сетевых анализаторах и генераторах сигналов эти разъемы обеспечивают точную передачу сигнала и стабильность соединения, гарантируя точность результатов испытаний.
