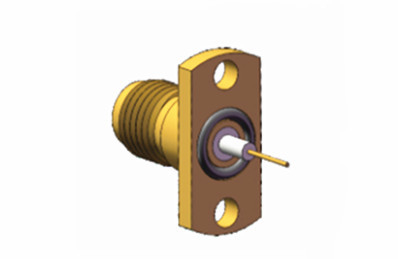

2.4 мм герметически запечатанная латунь женская фланцевая установка RF коаксиальный разъем
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | 2.4mm RF коаксиальное Conector | ПЛАТИРОВАНИЕ: | Покрыто золотом |
|---|---|---|---|
| Импеданс: | 50Ω | сертификат: | ISO-9001-2015 |
| Тип: | Женщина | Взрыв: | ≤1.05+0.005f |
| Материал: | Медь | Диапазон частот: | DC~50GHz |
| Выделить: | Герметически запечатанный коаксиальный соединитель,2Коаксиальный соединитель 4 мм,Медленный женский радиочастотный коаксиальный соединитель |
||
2.4 мм герметически запечатанная латунь женская фланцевая установка RF коаксиальный разъем
2.4 Тип изделия представляет собой высокопроизводительный миллиметровый волновой разъем, частота которого составляет 50 ГГц, использует воздушный интерфейс с натяжкой, характеризующийся небольшим объемом, легким весом, высокой частотой использования,надежное соединение, он широко используется в высокочастотных микроволновых измерительных и миллиметровых устройствах.
Высокоточные коаксиальные соединители 50 Ом 2,4 мм подходят для широкого спектра широкополосных радиочастотных и микроволновых приложений.используются в различных сценариях испытаний и измерений., включая сотовую и спутниковую связи, чтобы обеспечить соответствующее оборудование и соединение кабелей.Эти соединители построены, чтобы выдерживать повторное использование.Они спроектированы с воздушной диэлектрической системой и включают в себя пластиковый центр проводника с низкой потерей.

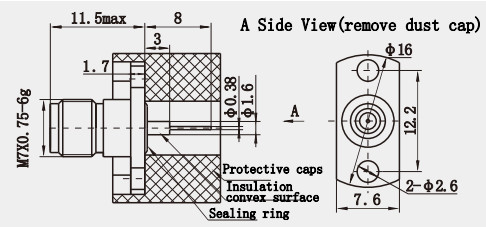

Оригинальный чертеж коаксиального соединителя RF 2,4 мм:(мм)
Спецификацияиз 2,4 мм Коаксиального соединителя радиочастотного тока:
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ≈ 50 ГГц
|
|||
|
Номинальное напряжение
|
170VRMS (максимальный уровень моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
500VRMS (максимальный уровень моря)
|
|||
|
Сопротивление изоляции
|
≥ 5000 МΩ
|
|||
|
Сопротивление на контакт |
Внешний проводник
|
≤2mΩ
|
||
|
Центральный дирижер
|
≤3mΩ
|
|||
|
VSMR
|
≤1,05+0,005f
|
|||
Размеры интерфейса:
Особенности:
1Высокочастотный диапазон:
Разработанные для высокочастотных приложений, 2,4 мм разъемы работают в диапазоне частот от постоянного тока до 50 ГГц. Это позволяет им поддерживать различные потребности в широкополосной передаче,такие как спутниковые связи и высокочастотные сетевые анализаторы.
Они используют воздушный диэлектрический интерфейс, эффективно уменьшая потерю сигнала во время передачи, тем самым поддерживая высокую производительность.
2. компактный дизайн:
Небольшие размеры 2,4 мм соединителей, с диаметром наружного проводника всего 2,4 мм, делают их подходящими для ограниченных пространственных приложений и интегрируемыми в компактные конструкции систем.
Их легкий характер облегчает легкую переносимость и обработку, особенно подходит для измерительного оборудования, которое требует частой сборки и демонтажа.
3Механическая прочность:
Изготовленные из нержавеющей стали или латуни с позолоченной отделкой, 2,4 мм разъемы обеспечивают хорошую механическую прочность и коррозионную устойчивость.
Эта конструкция, оснащенная функцией саморазвертывания, которая защищает женскую розетку, предотвращает повреждение, которое могут испытывать обычные SMA и 3,5 мм разъемы во время подключения.
Преимущества:
| Обычные продукты | Элитные продукты | |
| Диапазон частот | DC ~ 40 ГГц | DC ~ 65 ГГц |
| VSWR | ≤ 1.35 | ≤ 1.3 |
| Прочность | 300 циклов | > 500 циклов |
Применение:
2.4 мм разъемы, с их высокочастотным диапазоном, компактным дизайном, механической долговечностью, отличными электрическими характеристиками и широкой совместимостью с отраслевыми стандартами,стали незаменимым ключевым компонентом в миллиметроволновых приборах и системахДля приложений, требующих высокочастотных и точных соединений, 2,4 мм соединители предлагают эффективное и надежное решение.
Основные продукты:
| РЧ-адаптер |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| MCX/MMCX RF соединитель |
| BNC RF соединитель Миллиметровые волновые соединители ((2.4 мм, 2.92 мм) |
| Сборки радиочастотных кабелей |
| Водопровод к коаксиальному адаптеру |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
Примечание:
У нас более 10 000 видовКоннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
