Один прямой и один RA L-образные микроволновые волноводы вращающиеся соединения 1L-BJ320-1
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Волноводный вращающийся сустав | Форма порта: | BJ320 ((WR28) |
|---|---|---|---|
| Частота: | Пропускная способность волновода 40% | Прочность: | ≤ 1.5 |
| потеря вставки: | ≤ 1,25 дБ | Мощность: | Средняя мощность 300 Вт |
| Выделить: | Микроволновые волноводы с вращающимися соединениями,Один прямой микроволновой волноводный вращающийся соединение,РА микроволновые волноводы вращающие соединения |
||

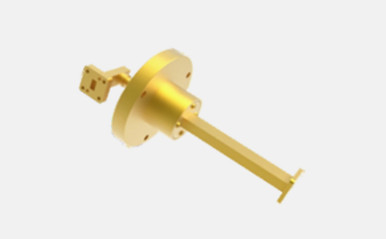

Один прямой и один РА (в форме L) микроволновые волноводные вращающиеся соединения
Волноводные вращающиеся соединения в основном используются для передачи сигнала для соединения фиксированных и вращающихся частей.
Совместные порты включают коаксиальные, прямоугольные порты волновода и порты волновода хребта.
Окружающие соединения с волноводами и многоканальные волноводы, которые классифицируются как I-тип, L-тип и U-тип
в соответствии с их структурной формой.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Форма порта | BJ320 ((WR28) |
| Частота | Пропускная способность волновода 40% |
| VSWR | ≤ 1.5 |
| Потеря вставки | ≤ 1,25 дБ |
| Мощность | Средняя мощность 300 Вт |

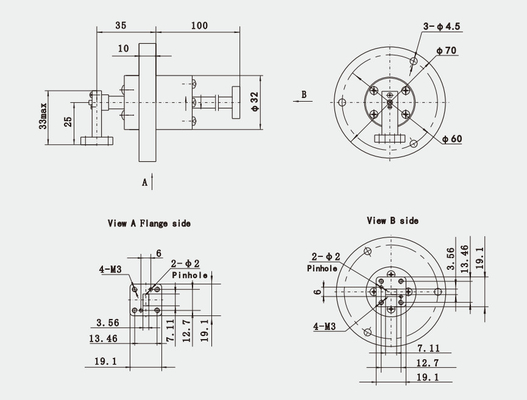

Подробный рисунок
Пример кривой испытания:
Применение:
- Радарная система: Волноводный вращающийся соединение является ключевым устройством в механически сканируемой системе питания радиолокационной антенны.Он может обеспечить эффективную передачу микроволновых сигналов в линию питания, в то время как радиолокационная антенна вращается на 360°, обеспечивая точную обнаружение и отслеживание целей радиолокационной системой.
- Аэрокосмическая область: В воздушном судне, авиационной технике, для передачи сигналов в разных направлениях используются волноводящие вращающиеся соединения,для удовлетворения потребностей в связи и навигации в различных положениях воздушного суднаНапример, в бортовых радарах самолетов, коммуникационных антеннах и другом оборудовании, волноводящие вращающиеся соединения могут обеспечить стабильную передачу сигнала в разных направлениях.
- Спутниковая связь: в системе спутниковой связи,В вращающейся части спутниковой антенны могут использоваться вращающиеся соединения с волноводом, позволяющие спутнику поддерживать стабильное соединение связи на орбите, и в то же время, он может быть скорректирован в положении в соответствии с необходимостью реализовать покрытие земли или других спутников.
- Промышленная автоматизация: В некоторых промышленных оборудованиях автоматизации, таких как вращающиеся роботы и автоматизированные производственные линии, можно использовать волноводящие вращающиеся соединения для осуществления передачи и управления сигналом внутри оборудования,повышение гибкости и надежности оборудования.
Примечание:
У нас более 10 000 видовКоннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
